Артикул: 53.1106010-50
Маркировка на корпусе: 53-50
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры» (Россия)

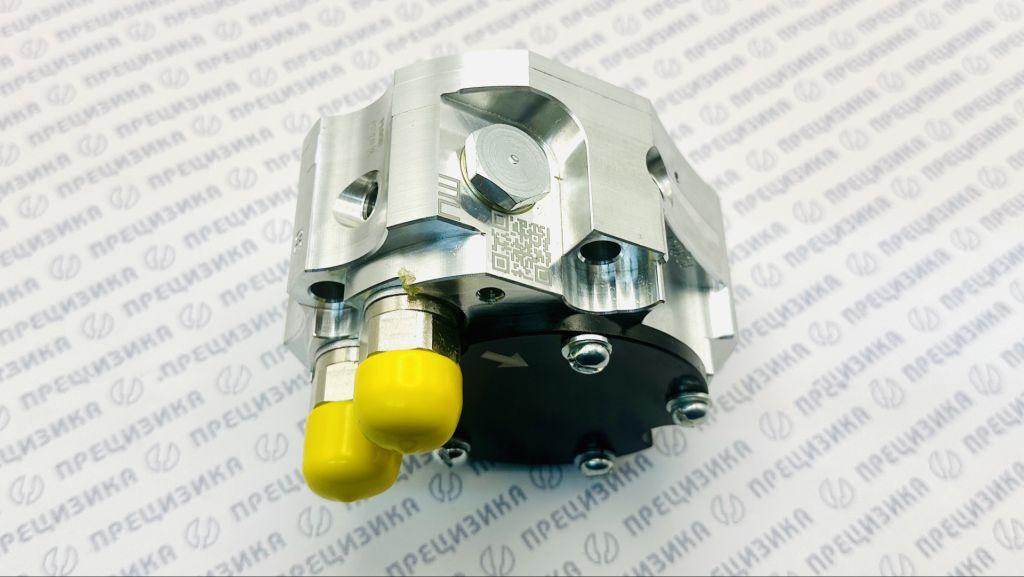

Топливный насос низкого давления 53.1106010-50 — оригинальный топливоподкачивающий узел шестерённого типа. Устанавливается непосредственно на корпус топливного насоса высокого давления (ТНВД) серии «Компакт-40» и приводится во вращение от его кулачкового вала, то есть отдельного привода не имеет. Корпус насоса отлит из алюминиевого сплава; рабочие элементы — шестерни и вал — изготовлены из легированной стали. Присоединение топливных магистралей низкого давления выполнено через штуцеры типа «ёлочка», рассчитанные под быстросъёмные полиамидные трубки.
В корпусе ТННД размещён встроенный перепускной (редукционный) клапан. Он автоматически поддерживает расчётное давление топлива на входе в секцию высокого давления и сбрасывает избыток топлива обратно на вход насоса. Такая схема обеспечивает непрерывную циркуляцию горючего, способствует стабильному охлаждению и смазке прецизионных пар ТНВД, а также эффективному удалению воздуха из топливной системы.
| Параметр | Значение |
|---|---|
| Тип насоса | Шестерённый |
| Привод | Механический, от кулачкового вала ТНВД |
| Тип подключения | Штуцер «ёлочка» под быстросъёмную трубку |
| Наличие перепускного клапана | Встроенный (редукционный) |
| Необходимость регулировки при установке | Не требуется |
Узел предназначен для забора дизельного топлива из бака, его прокачки через фильтры грубой и тонкой очистки и бесперебойной подачи к плунжерной секции ТНВД под стабильным давлением. Дополнительная функция — охлаждение элементов ТНВД и отвод воздуха из контура низкого давления за счёт постоянной циркуляции топлива.
Насос рассчитан на продолжительную эксплуатацию в диапазоне температур окружающей среды от –40 до +80 °C. Полностью совместим с товарным дизельным топливом по ГОСТ 305 и стандарту ЕН 590 (Евро-4, Евро-5).
Прямые аналоги от сторонних производителей отсутствуют. По посадочным, присоединительным и габаритным размерам узел полностью идентичен насосу 53.1106010-70 (маркировка «53-70»). Однако прямая замена одного изделия другим допускается исключительно в паре с соответствующей насосной секцией высокого давления, так как исполнения «53-50» и «53-70» различаются гидравлическими настройками объёмной подачи и давлением срабатывания клапанов.
| Характеристика | Значение |
|---|---|
| Артикул | 53.1106010-50 |
| Заводская маркировка | 53-50 (нанесена на корпус) |
| Материал корпуса | Алюминиевый сплав |
| Материал рабочих элементов | Легированная сталь |
| Габаритные размеры (Д × Ш × В) | 120 × 120 × 90 мм |
| Масса | 0,6 кг |
| Рабочий диапазон температур | –40…+80 °C |
| Тип применяемого топлива | Дизельное по ГОСТ 305, стандарт Евро |
| Параметр | 53.1106010-50 (53-50) | 53.1106010-70 (53-70) |
|---|---|---|
| Посадочные размеры | Идентичны | Идентичны |
| Настройка объёмной подачи | Оригинальная под ТНВД «53-50» | Оригинальная под ТНВД «53-70» |
| Взаимозаменяемость | Только в сборе с секцией «53-50» | Только в сборе с секцией «53-70» |
ТННД 53.1106010-50 применяется в составе двухплунжерных ТНВД ЯЗДА 536.1111005-50 и 534.1111005-50 (а также в сервисной комплектации ТНВД 53676.1111008 с заводской маркировкой «53-50») и работает в паре с насосной секцией высокого давления 53676.1111006. Данные ТНВД являются базовым узлом аккумуляторной топливной системы Common Rail экологического класса Евро-4.
Узел устанавливается на рядные 6-цилиндровые дизельные двигатели семейства ЯМЗ-536 и рядные 4-цилиндровые двигатели семейства ЯМЗ-534, укомплектованные топливной аппаратурой производства АО «ЯЗДА».
| Двигатель | Техника (бренд, модель, назначение) |
|---|---|
| ЯМЗ-536 (базовые модификации) | МАЗ: 5340В3, 5340В5, 5440В3, 5440В5, 5550В3, 5550В5, 6312В3, 6312В5 (бортовые грузовики, шасси, самосвалы, седельные тягачи) Урал: 32552, 432065, 55571-70, 583161, 63095, 63099 (шасси и спецтехника 4×4, 6×6) ЛиАЗ: 5256, 5292, 5293 (городские и пригородные автобусы) КрАЗ: К12.2 (шасси, коммунальная техника) |
| ЯМЗ-536-01 (5361) | МАЗ: 5340В3, 5340В5, 5440В3, 5440В5 (бортовые автомобили и тягачи) Урал: 432065, 55571-70 (вездеходы и самосвалы) |
| ЯМЗ-536-02 (5362) | МАЗ: 5550В3, 5550В5 (самосвалы) Урал: 583161, 63095 «Тайфун-У» (спецшасси и бронеавтомобили) |
| ЯМЗ-536-03 (5363) | МАЗ: 6312В3, 6312В5 (тяжёлые многоосные шасси) Урал: 63099 «Тайфун-У» (защищённые автомобили и спецтехника) |
| ЯМЗ-536-40 / -41 / -42 | ЛиАЗ: 6212, 6213 (сочленённые автобусы особо большой вместимости) |
| ЯМЗ-536-100 / -101 / -110 | ЛиАЗ: 5256, 5292, 5293 (низкопольные городские и пригородные автобусы) |
| ЯМЗ-534 (5344, 5340, 5342) | ГАЗ: ГАЗон NEXT (C41R13, C42R33), ГАЗ-33088 «Садко», ГАЗ-33098 (среднетоннажные грузовики и вездеходы с ТНВД ЯЗДА) |
Идентификация. Точный подбор осуществляется по заводской табличке на корпусе ТНВД или по отливке на самом подкачивающем насосе. Для заказа данного исполнения на корпусе должна присутствовать маркировка 53-50 (каталожный номер 53.1106010-50).
Ограничения по замене. Установка геометрически идентичного насоса 53.1106010-70 («53-70») вместо «53-50» без одновременной замены плунжерной секции высокого давления запрещена. Это приведёт к рассогласованию цикловой подачи топлива, ошибкам по давлению в рампе и некорректной работе двигателя.
Монтаж. Насос устанавливается на штатный фланец ТНВД, хвостовик вала входит в зацепление с кулачковым валом насоса высокого давления. Дополнительная стендовая или механическая регулировка самого ТННД при установке не требуется.
Рекомендации при обслуживании. Перед монтажом нового узла необходимо тщательно очистить привалочную поверхность ТНВД, обязательно заменить уплотнительное кольцо круглого сечения и проверить чистоту подводящих топливопроводов.
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Завод выпускает продукцию в соответствии с отраслевыми стандартами и требованиями автопроизводителей. Топливный насос 53.1106010-50 является оригинальной деталью ЯЗДА, предназначенной для комплектации ТНВД серии «Компакт-40» и двигателей ЯМЗ-534/536.
