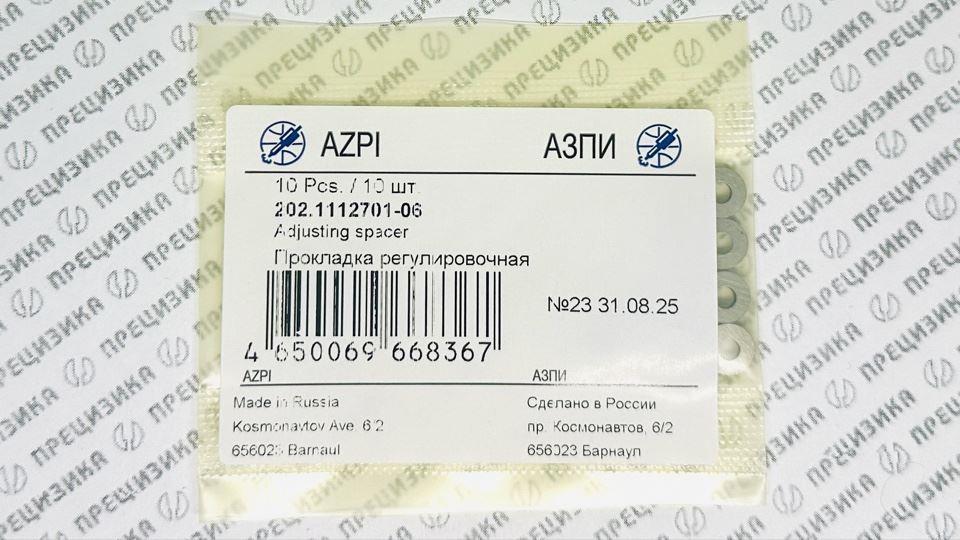

202.1112701-06 Шайба регулировочная 1,4мм АЗПИ 202.1112701-06
Шайба регулировочная 202.1112701-06 (толщина 1,4 мм, Ø7,2 мм) АЗПИ
1. Описание
Регулировочная шайба 202.1112701-06 — позиция номенклатурного ряда 202.1112701, выпускаемого АО «Алтайский завод прецизионных изделий». Изделие представляет собой прецизионную металлическую деталь в форме сплошного диска. Наружный диаметр — 7,2 мм, фиксированная толщина — 1,4 мм. Шайба предназначена для настройки давления начала впрыска в форсунках дизельных двигателей. Поставляется в индивидуальной упаковке либо в составе ремонтных комплектов.
2. Расположение в форсунке
Шайба размещается в верхней части корпуса форсунки — в пружинном отсеке. Устанавливается между пружиной и её опорным седлом. Центрирование в сборке обеспечивается посадкой по наружному диаметру в гнездо корпуса форсунки. Осевое отверстие для стержня конструкцией не предусмотрено.
3. Назначение
Изделие служит для изменения величины предварительного сжатия пружины, воздействующей на иглу распылителя. Используется при ремонте, техническом обслуживании и прецизионной настройке давления начала впрыска топлива в форсунках моделей АЗПИ 172, 174, 204, 216 и их модификаций.
4. Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров шайб с шагом по толщине 0,1 мм (диапазон 1,0…2,0 мм). Базовым артикулом является 202.1112701 (2,0 мм). Позиция 202.1112701-06 с толщиной 1,4 мм в таблице выделена.
| Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм |
|---|---|---|---|---|---|
| 202.1112701 | 2,0 | 202.1112701-01 | 1,9 | 202.1112701-02 | 1,8 |
| 202.1112701-03 | 1,7 | 202.1112701-04 | 1,6 | 202.1112701-05 | 1,5 |
| 202.1112701-06 | 1,4 | 202.1112701-07 | 1,3 | 202.1112701-08 | 1,2 |
| 202.1112701-09 | 1,1 | 202.1112701-10 | 1,0 |
Ремонтные комплекты
| Артикул | Наименование | Количество шайб в наборе | Типоразмеры в составе (толщина, мм) |
|---|---|---|---|
| 202.1112701 ЗИ | Малый ремкомплект | 5 | 2,0; 1,6; 1,3; 1,2; 1,0 |
| 202.1112701-1 ЗИ | Полный ремкомплект | 11 | 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1,6; 1,7; 1,8; 1,9; 2,0 |
Масса полного ремкомплекта: 0,05 кг. Габаритные размеры упаковки (Д × Ш × В): 0,09 × 0,01 × 0,16 м.
5. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | АО «АЗПИ», Россия |
| Бренд | АЗПИ |
| Артикул | 202.1112701-06 |
| Наружный диаметр, мм | 7,2 |
| Толщина, мм | 1,4 |
| Материал | Прецизионный металлический сплав |
| Форма | Сплошной диск |
| Класс точности | Высокоточное изделие для топливной аппаратуры |
6. Влияние толщины шайбы на давление впрыска
Зависимость величины давления начала впрыска от толщины регулировочной шайбы прямо пропорциональна.
| Направление изменения толщины | Изменение преднатяга пружины | Результат: давление начала впрыска |
|---|---|---|
| Увеличение | Усиление | Повышается |
| Уменьшение | Ослабление | Снижается |
Подбор требуемой толщины (в т.ч. 1,4 мм) осуществляется только по результатам стендовых измерений.
7. Применимость
Регулировочные шайбы номенклатурного ряда 202.1112701, включая артикул 202.1112701-06, применяются в следующих форсунках и двигателях:
| Модель форсунки | Применяемость (модель двигателя / техника) |
|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 |
| 172.1112010-11.02 | Д-245Е2 / Д-260Е2 |
| 172.1112010-11.05 | 3LD |
| 174.1112010-01 | Д-243 |
| 174.1112010-02 | Д-243 |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) |
| 204.1112010-50.22 | ЯМЗ EURO-3 (аналог 267.1112010-21, распылитель 069-01) |
| 204И.1112010 | А-01/А-41 |
| 204И.1112010-1 | А-01/А-41 |
| 216.1112010 А | -740.31-240 / -740.30-260 (распылитель 904) |
| 216.1112010-01А | -740.51-320 (распылитель 905) |
| 216.1112010-02А | -740.50-360 (распылитель 906) |
| 216.1112010-10 | EUR 3 (распылитель 910) |
Двигатели, на которые устанавливаются данные форсунки:
- ЯМЗ: 236НЕ2, 236/238/240 Евро-3, -740.31-240, -740.30-260, -740.51-320, -740.50-360.
- ММЗ: Д-243, Д-245Е2, Д-260Е2.
- Прочие: А-01, А-41.
8. Правила подбора и замены
Подбор. Требуемая толщина шайбы (в т.ч. позиция 1,4 мм) определяется исключительно по результатам измерения фактического давления начала впрыска на специализированном стенде для диагностики и настройки топливной аппаратуры. Расчёт без стендового контроля не обеспечивает соответствия номинальным параметрам.
Замена. При проведении ремонтных работ, особенно в случае замены распылителя, регулировочная шайба подлежит обязательной замене. Установка шайбы, бывшей в эксплуатации, не гарантирует стабильность заданного давления.
Комплектация. Для обеспечения точного подбора рекомендуется использование полного ремкомплекта (11 типоразмеров) либо малого ремкомплекта (5 типоразмеров). Наличие всего размерного ряда непосредственно на рабочем месте минимизирует время настройки.
9. О бренде
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское специализированное предприятие, расположенное в г. Барнауле. Завод осуществляет разработку и серийный выпуск компонентов топливной аппаратуры для дизельных двигателей. Продукция АЗПИ используется в составе двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Поставки осуществляются через сеть официальных дистрибьюторов.
