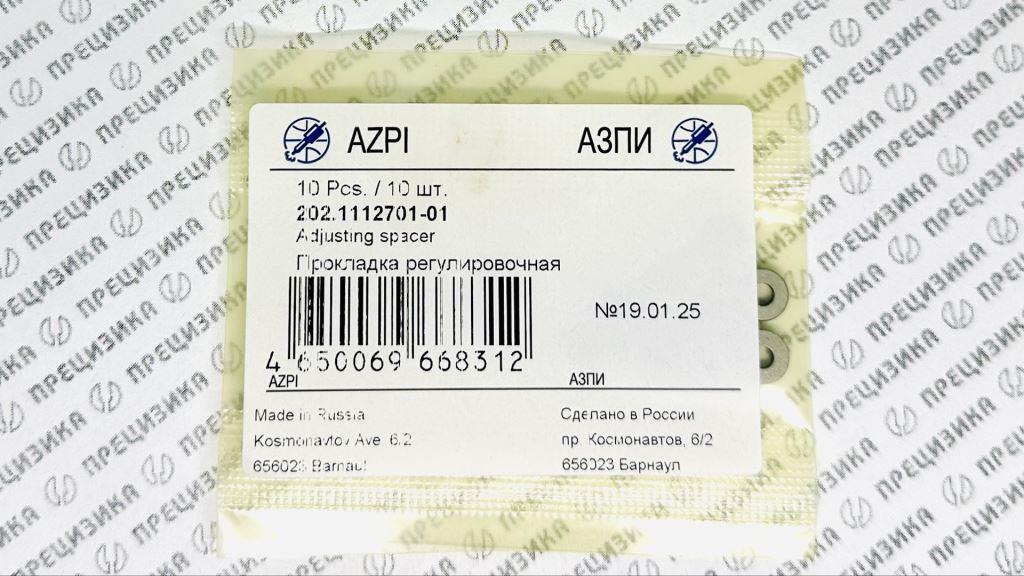

202.1112701-01 Шайба регулировочная 1,9мм АЗПИ 202.1112701-01
Шайба регулировочная 202.1112701-01 (толщина 1,9 мм)
Описание
Регулировочная шайба 202.1112701-01 представляет собой высокоточное металлическое изделие кольцевой формы. Наружный диаметр составляет 7,2 мм, толщина — 1,9 мм. Изделие предназначено для использования в составе топливной аппаратуры дизельных двигателей в качестве элемента настройки параметров впрыска. Продукция поставляется как отдельными позициями, так и в составе ремонтных комплектов.
Расположение в форсунке
Шайба устанавливается в верхней части форсунки, в пружинном отсеке. Конструктивное расположение — между пружиной и её опорным седлом. Посредством изменения толщины шайбы регулируется величина предварительного сжатия пружины, воздействующей на иглу распылителя. Центровка шайбы в сборке обеспечивается посадкой по наружному диаметру в гнездо корпуса форсунки.
Назначение
Шайба предназначена для ремонта, технического обслуживания и точной настройки давления начала впрыска топлива на форсунках моделей АЗПИ 172, 174, 216, 204 и их модификаций.
Типоразмер и обозначение
Номенклатурный ряд включает 11 типоразмеров шайб с шагом толщины 0,1 мм. Описываемая позиция (1,9 мм) выделена.
| Артикул | Толщина, мм | Артикул | Толщина, мм |
|---|---|---|---|
| 202.1112701 | 2,0 | 202.1112701-06 | 1,4 |
| 202.1112701-01 | 1,9 | 202.1112701-07 | 1,3 |
| 202.1112701-02 | 1,8 | 202.1112701-08 | 1,2 |
| 202.1112701-03 | 1,7 | 202.1112701-09 | 1,1 |
| 202.1112701-04 | 1,6 | 202.1112701-10 | 1,0 |
| 202.1112701-05 | 1,5 |
Ремонтные комплекты:
| Артикул | Состав | Характеристика | Артикул | Состав | Характеристика |
|---|---|---|---|---|---|
| 202.1112701 ЗИ | 5 шайб (2,0; 1,6; 1,3; 1,2; 1,0 мм) | Малый ремкомплект | 202.1112701-1 ЗИ | 11 шайб (все типоразмеры от 1,0 до 2,0 мм) | Полный ремкомплект |
Масса полного ремкомплекта — 0,05 кг. Габаритные размеры упаковки: 0,09 × 0,01 × 0,16 м.
Материал и технические характеристики
| Производитель | АО «АЗПИ» (Россия) | Артикул | 202.1112701-01 |
| Наружный диаметр | 7,2 мм | Толщина | 1,9 мм |
| Материал | Прецизионный металлический сплав | Форма | Сплошной диск |
| Класс точности | Высокоточное изделие для топливной аппаратуры | ||
Влияние толщины данной шайбы на давление впрыска
Изменение толщины регулировочной шайбы прямо пропорционально влияет на давление начала впрыска:
- Увеличение толщины (например, переход с 1,9 мм на 2,0 мм) приводит к увеличению предварительного сжатия пружины и повышению давления впрыска.
- Уменьшение толщины (например, переход с 1,9 мм на 1,8 мм) приводит к уменьшению предварительного сжатия пружины и снижению давления впрыска.
Толщина 1,9 мм является одной из ступеней точной настройки в диапазоне 1,0–2,0 мм и применяется при отклонении фактического давления от номинального в меньшую сторону относительно базовой настройки.
Применимость
Регулировочные шайбы ряда 202.1112701, включая артикул 202.1112701-01, применяются для настройки следующих моделей форсунок АО «АЗПИ»:
| Модель форсунки | Двигатель / применение | Модель форсунки | Двигатель / применение |
|---|---|---|---|
| 172.1112010-11.01 | Д-245Е2 / Д-260Е2 | 204И.1112010 | А-01 / А-41 |
| 172.1112010-11.02 | 204И.1112010-1 | А-01 / А-41 | |
| 172.1112010-11.05 | 3LD | 216.1112010 А | -740.31-240 / -740.30-260 (распылитель 904) |
| 174.1112010-01 | Д-243 | 216.1112010-01А | -740.51-320 (распылитель 905) |
| 174.1112010-02 | Д-243 | 216.1112010-02А | -740.50-360 (распылитель 906) |
| 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) | 216.1112010-10 | EUR 3 (распылитель 910) |
| 204.1112010-50.22 | ЯМЗ EURO-3 (аналог 267.1112010-21, распылитель 069-01) |
Форсунки, регулируемые данным комплектом, устанавливаются на двигатели:
- ЯМЗ: 236НЕ2, 236/238/240 Евро-3, -740.31-240, -740.30-260, -740.51-320, -740.50-360.
- ММЗ (Д-240/243): Д-243.
Правила подбора и замены
Подбор. Определение необходимой толщины шайбы производится исключительно на специализированном стенде для диагностики и настройки топливной аппаратуры. В ходе стендовых испытаний измеряется фактическое давление начала впрыска, после чего подбирается шайба соответствующей толщины для достижения номинальных значений.
Замена. При проведении ремонтных работ на форсунке, в особенности при замене распылителя, регулировочная шайба подлежит обязательной замене на новую. Использование ранее установленной шайбы не гарантирует достижения номинальных параметров, поскольку геометрия и состояние поверхности детали могут быть изменены в процессе эксплуатации и демонтажа.
Комплектация. Для обеспечения возможности подбора рекомендуется использование полного (11 наименований) или малого (5 наименований) ремкомплекта.
О бренде
АО «АЗПИ» (Алтайский завод прецизионных изделий) — российское предприятие, расположенное в г. Барнауле. Завод специализируется на производстве компонентов топливной аппаратуры для дизельных двигателей. Продукция поставляется для комплектации двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Реализация продукции осуществляется через официальных дистрибьюторов.
