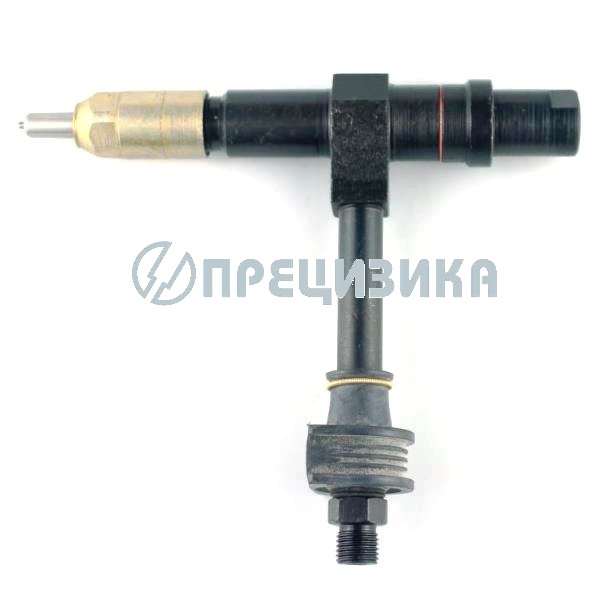

Форсунка двигателя: ЯМЗ-236, ЯМЗ-238 с длинным штуцером
Состав форсунки, узлы, детали.
№ | Номер по каталогу | Наименование | | № | Номер по каталогу | Наименование |
1 | 310438-П2 | Шпилька | | 12 | 312471-П | Шайба |
2 | 236-1112166-Б | Колпак форсунки | | 13 | 236-1112134-БЗ | Штанга |
3 | 236-1112163-Б2 | Скоба крепления форсунки | | 14 | 312382-П | Шайба уштотнительная |
4 | 312466-П2 | Шайба | | 15 | 236-1112200 | Штуцер в сборе |
5 | 250515-П2 | Гайка | | 16 | 236-1112204 | Штуцер |
6 | 311417-П15 | Контргайка | | 17 | 236-1112224 | Втулка |
7 | 236-1112143-Б | Гайка пружины | | 18 | 236-1112208 | Фильтр форсунки |
8 | 236-1112168-Б | Винт пружины регулировочный | | 19 | 236-1112238-А | Пружина уплотнителя |
9 | 236-1112140 | Пружина | | 20 | 26.1112020 | Корпус форсунки |
10 | 26.1112110-01 | Распылитель | | 21 | 236-1112230-Б2 | Уплотнитель |
11 | 26.1112116 | Гайка распылителя | | 22 | 26.1112010 | Форсунка в сборе |
Применяемый распылитель:
АЗПИ 026.1112110, ЯЗДА 26.1112110-01, ЯЗДА 33.1112110-240, Motorpal DOP154S434-4160
Применяется на двигателях:
ЯМЗ-238АМ2-2, ЯМЗ-238М, ЯМЗ-238М-1, ЯМЗ-238М2, ЯМЗ-238М2-2, ЯМЗ-238М2-4, ЯМЗ-238М2-5, ЯМЗ-238М2-6, ЯМЗ-238М2-10, ЯМЗ-238М2-20, ЯМЗ-238М2-26, ЯМЗ-238М2-30, ЯМЗ-238НД, ЯМЗ-238НД2, ЯМЗ-238НД3, ЯМЗ-238НД3-1, ЯМЗ-240БМ2, ЯМЗ-БМ2-1, ЯМЗ-БМ2-2, ЯМЗ-240Г, ЯМЗ-240Д, ЯМЗ-40М, ЯМЗ-238АМ2-1, ЯМЗ-238АМ, ЯМЗ-238АК-4, ЯМЗ-238АК, ЯМЗ-236М2-10, ЯМЗ-238М2-11, ЯМЗ-238АК-2, ЯМЗ-236НД, ЯМЗ-236М2-32, ЯМЗ-236М2-29, ЯМЗ-236М2-26, ЯМЗ-236М2-20, ЯМЗ-236М2-19, ЯМЗ-236М, ЯМЗ-236ЕК, ЯМЗ-236ДК-5, ЯМЗ-236ДК-4, ЯМЗ-236ДК-2, ЯМЗ-236ДК, ЯМЗ-236Г-5, ЯМЗ-236Г-3, ЯМЗ-236Г-2, ЯМЗ-236М2-15, ЯМЗ-236М2-7, ЯМЗ-236М2-4, ЯМЗ-236М2-2, ЯМЗ-236М2-1, ЯМЗ-236М2, ЯМЗ-236Г-1, ЯМЗ-236Г, ЯМЗ-236А, ЯМЗ-236НЕ-9
