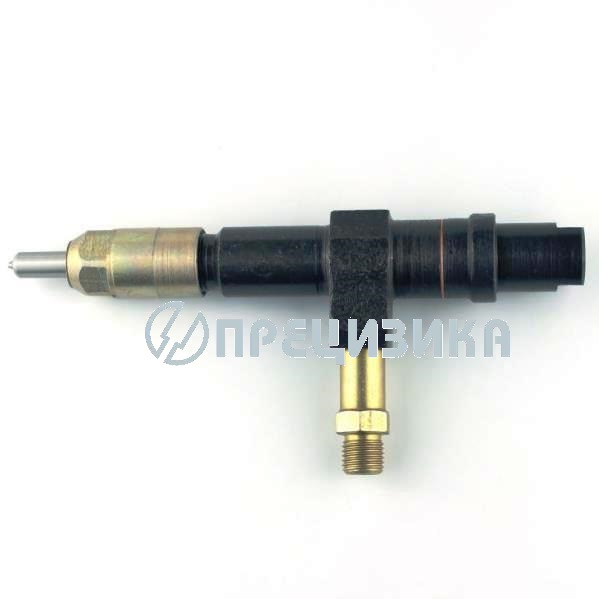

Форсунка двигателя: ЯМЗ-238 с коротким штуцером (нового образца)
Состав форсунки, узлы, детали.
№
|
Номер по каталогу
|
Наименование
| |
№
|
Номер по каталогу
|
Наименование
|
1
|
310438-П2
|
Шпилька
| |
12
|
312471-П
|
Шайба
|
2
|
236-1112166-Б
|
Колпак форсунки
| |
13
|
236-1112134-БЗ
|
Штанга
|
3
|
236-1112163-Б2
|
Скоба крепления форсунки
| |
14
|
312382-П
|
Шайба уштотнительная
|
4
|
312466-П2
|
Шайба
| |
15
|
236-1112200
|
Штуцер в сборе
|
5
|
250515-П2
|
Гайка
| |
16
|
236-1112204
|
Штуцер
|
6
|
311417-П15
|
Контргайка
| |
17
|
236-1112224
|
Втулка
|
7
|
236-1112143-Б
|
Гайка пружины
| |
18
|
236-1112208
|
Фильтр форсунки
|
8
|
236-1112168-Б
|
Винт пружины регулировочный
| |
19
|
236-1112238-А
|
Пружина уплотнителя
|
9
|
236-1112140
|
Пружина
| |
20
|
26.1112020
|
Корпус форсунки
|
10
| 26.1112110-01 |
Распылитель
| |
21
|
236-1112230-Б2
|
Уплотнитель
|
11
|
26.1112116
|
Гайка распылителя
| |
22
|
26.1112010
|
Форсунка в сборе
|
Применяемый распылитель:
АЗПИ 026.1112110, ЯЗДА 26.1112110-01, ЯЗДА 33.1112110-240, Motorpal DOP154S434-4160
Применяется на двигателях:
ЯМЗ-238АМ2-2, ЯМЗ-238М, ЯМЗ-238М-1, ЯМЗ-238М2, ЯМЗ-238М2-2, ЯМЗ-238М2-4, ЯМЗ-238М2-5, ЯМЗ-238М2-6, ЯМЗ-238М2-10, ЯМЗ-238М2-20, ЯМЗ-238М2-26, ЯМЗ-238М2-30, ЯМЗ-238НД, ЯМЗ-238НД2, ЯМЗ-238НД3, ЯМЗ-238НД3-1, ЯМЗ-240БМ2, ЯМЗ-БМ2-1, ЯМЗ-БМ2-2, ЯМЗ-240Г, ЯМЗ-240Д, ЯМЗ-40М, ЯМЗ-238АМ2-1, ЯМЗ-238АМ, ЯМЗ-238АК-4, ЯМЗ-238АК, ЯМЗ-236М2-10, ЯМЗ-238М2-11, ЯМЗ-238АК-2, ЯМЗ-236НД, ЯМЗ-236М2-32, ЯМЗ-236М2-29, ЯМЗ-236М2-26, ЯМЗ-236М2-20, ЯМЗ-236М2-19, ЯМЗ-236М, ЯМЗ-236ЕК, ЯМЗ-236ДК-5, ЯМЗ-236ДК-4, ЯМЗ-236ДК-2, ЯМЗ-236ДК, ЯМЗ-236Г-5, ЯМЗ-236Г-3, ЯМЗ-236Г-2, ЯМЗ-236М2-15, ЯМЗ-236М2-7, ЯМЗ-236М2-4, ЯМЗ-236М2-2, ЯМЗ-236М2-1, ЯМЗ-236М2, ЯМЗ-236Г-1, ЯМЗ-236Г, ЯМЗ-236А, ЯМЗ-236НЕ-9
