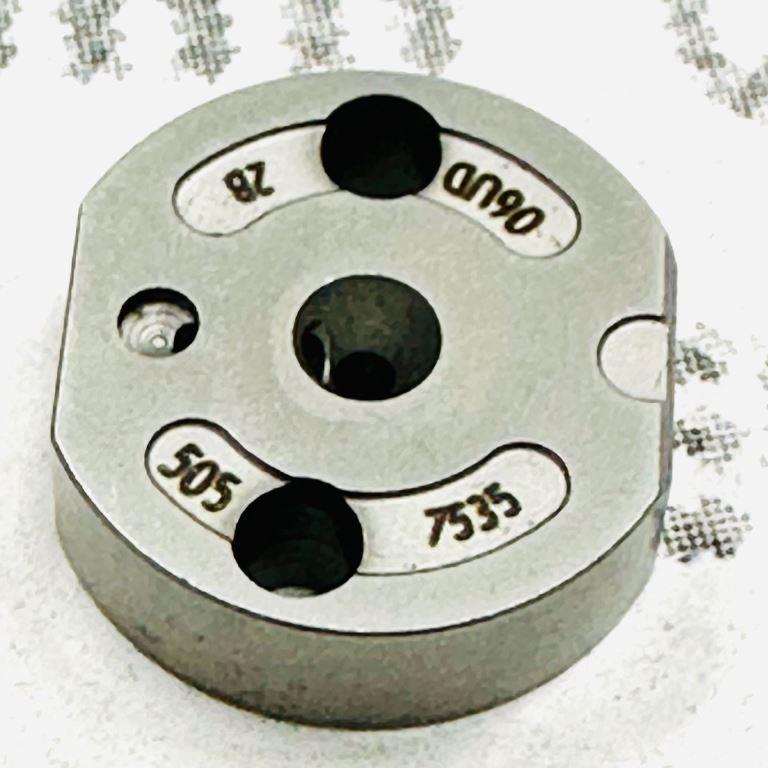

Клапан форсунки CR Denso #505 United Diesel
Клапан форсунки CR Denso #505
Назначение: управляющий клапан (мембрана) для ремонта дизельных форсунок Common Rail Denso. Обеспечивает герметичность и точность работы топливной системы, включая многоцикловый впрыск.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | #505 (505#) |
| Бренд | United Diesel |
| Производитель | United Diesel, Китай |
| Назначение | Управляющий клапан (мембрана) форсунки Common Rail Denso; ремонт и восстановление |
| Материал | Высокоскоростная сталь (High Speed Steel) |
| Вес | 0,01–0,025 кг в зависимости от модификации |
| Рабочее давление | До 2000 бар; для отдельных применений — до 1800 бар |
| Сертификация | ISO 9001:2000, ISO/TS 16949 |
| Гарантия | 6 месяцев при профессиональной установке |
2. Аналоги, кросс-номера и альтернативные обозначения
| Категория | Обозначения |
|---|---|
| Собственные номера Denso | 095000-505#, 095000-5050, 095000-5051, 095000-5052, 095000-5053, 095000-5054, 095000-5055, 095000-5056, 095000-5057, 095000-5058, 095000-5059, 095050-5050, 0950505050 |
| OEM-номера John Deere | RE507860, RE516540, RE519730, RE510730, SE501924, SE501930, SE501931, AP52800, AP52900, AP52901, AP52801, AP52902, RE520333, RE520334, RE522594, RE556741, 2410640011, R65397, R134920, R515535 |
| Другие OEM и кросс-номера | 5050/07860, 12L000403 |
| Аналоги сторонних производителей | Z61703R (ZIKMAR), ND5051, 11-30-004 OMS |
| Общие альтернативные обозначения | #505, 505# |
3. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| 095000-5050 (серия 095000-505x) | 4045T, 6068T, 6081, 6090; PowerTech 4.5L, PowerTech 6.8L | Тракторы 6020, 6030, 6E, 6J, 6M, 7030: 6045, 6110M, 6155M, 6195M, 6230, 6320, 6420, 6520, 6620, 6820, 6920, 7220, 7320, 7420, 7520, 7430; комбайны S350, 9550; опрыскиватель 4720; экскаваторы 160GLC, 180GLC, 210G, 200DLC, 160DLC; погрузчики 444K, 524K, 544K, 2054, 2154D, 410J, 410K, 4630, 6205J, 6210J; промышленные двигатели 4045DFM70 |
| 095000-5480 | 6068 (6.8L) | Тракторы 6520–7520 |
| 095000-6310, 095000-6311 | 3029, 4045, 6068 | Экскаваторы; тракторы 6E, 6J, 6M |
| 095000-6460 | 6068 | Промышленные и сельскохозяйственные двигатели |
| 095000-6490 | 6068HL482 | Комбайн D7430 |
| 095000-6020, 095000-6021, 095000-6022, DCRI106020; OEM 16600-ES60A, 16600-ES61C | YD22DDTi, YD22ETI (2.2 dCi), YD1K2 | X-Trail T30 (2001–2013), Almera N16, Almera Tino V10, Primera P12 |
| 095000-5600, DCRI105600; OEM 1465A041 | 4D56 (2.5L) | L200 / Triton (2005–2015) |
| 095000-5760, DCRI105760; OEM 1465A054 | 4M41 (3.2L DID) | Pajero / Montero / Shogun (2007+), Pajero Sport, Delica, Challenger |
| 095000-0450, 095000-0451; OEM 8-97601259-0, 8-97601259-1 | 6HK1 (7.8L), 4HK1 | Грузовики FTR, FVR, FVM, FSR, FVZ, NPR, NQR |
| 095000-5550 | D4DD (2.5L CRDi), D4AF | County, HD65, HD72, HD78, HD120, Mighty; модели Kia с D4DD/D4AF |
| Denso Common Rail для 1KD-FTV / 2KD-FTV (номер по маркировке форсунки) | 1KD-FTV (3.0L), 2KD-FTV (2.5L) | Hilux, Land Cruiser Prado, HiAce, Fortuner, Innova, Dyna / Toyoace, Regius Ace |
| Denso Common Rail (номер по маркировке форсунки) | J08E, E13C, P11C | Техника Hino (модели уточняются по каталогу) |
| 095000-0230, 095000-0231, 095000-0234, 095000-0150, 095000-0151, 095000-0152, 095000-0490, 095000-0491, 095000-0350, 095000-0351, 095000-0352, 095000-0353, 095000-0650, 095000-0651, 095000-3490, 095000-3491, 095000-7880, 095000-7881, 095000-0590, 095000-0591, 095000-1290, 095000-4351, 23670-27010, 23910-1051 | Различные дизельные двигатели Common Rail Denso (уточняется по маркировке форсунки) | Техника соответствующих марок (уточняется по каталогу) |
4. Правила подбора и замены
| Этап | Действия |
|---|---|
| Подбор | Сверить маркировку форсунки Denso, OEM-номер, модель двигателя и техники. Использовать кросс-номера из раздела 2 и данные раздела 3. Учесть модификацию клапана. |
| Проверка совместимости | Сопоставить посадочные размеры, исполнение и маркировку клапана с оригинальной деталью. При несовпадении установка не допускается. |
| Замена | Демонтировать форсунку, очистить посадочные поверхности, заменить клапан и уплотнительные элементы. Работы выполнять в чистом помещении, без загрязнений. |
| Контроль после сборки | Проверить герметичность, параметры впрыска и работу форсунки на диагностическом стенде. |
| Соблюдение технологии | Отклонение от регламента замены и диагностики не допускается. |
5. О производителе и качестве продукции
United Diesel — бренд и производитель, Китай. Направление деятельности — компоненты топливной аппаратуры дизельных двигателей. Клапан #505 поставляется как ремонтный элемент для форсунок Common Rail Denso. Заявленная сертификация: ISO 9001:2000, ISO/TS 16949. Продукция предназначена для профессионального ремонта. Сертификация и гарантийные условия указаны в технической таблице.
