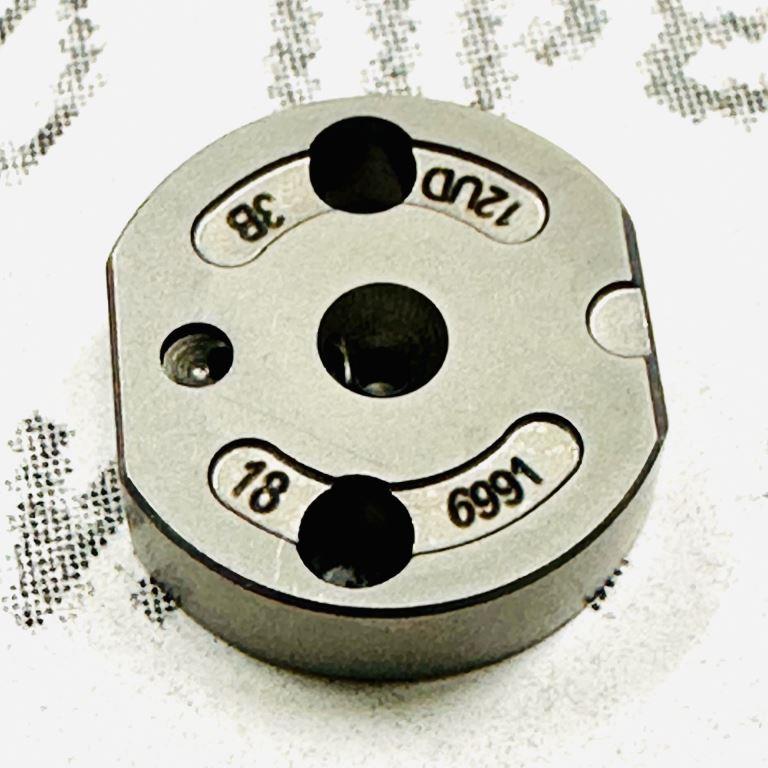

CR Denso #18 Клапан (мембрана) форсунки United Diesel
Клапан форсунки CR Denso #18
Артикул: #18.
Бренд: United Diesel.
Производитель: United Diesel (Китай).
Тип: управляющий клапан Common Rail / valve plate / orifice plate / мембрана.
Продукт относится к сегменту aftermarket и не является оригинальной деталью Denso.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | CR Denso #18, #18 |
| Тип детали | Клапан CR, управляющий клапан, мембрана, orifice plate, valve plate |
| Материал | High Speed Steel; по части источников — немагнитная сталь PCD18 с добавлением марганца и хрома. Для конкретной партии материал следует уточнять у поставщика |
| Вес | 0,025 кг |
| Функция | Регулировка давления и обеспечение герметичности в системе впрыска; восстановление рабочих параметров форсунки до заводских значений |
| Область применения | Топливные форсунки Denso Common Rail, указанные в разделе применимости |
| Особенности монтажа | Замена выполняется на специализированном оборудовании в сертифицированных дизельных сервисных центрах |
2. Аналоги, кросс-номера и альтернативные обозначения
| Категория | Обозначения и номера |
|---|---|
| Альтернативные обозначения | 18#, 18# valve plate, 18# vlave plate (опечатка в каталогах), CR Denso #18, Клапан 18#, Клапан форсунки Denso #18, Control Valve 18#, Orifice Plate 18# |
| OEM-номера | Toyota: 23670-39316, 23670-39315, 23670-30220, 23670-09070, 23670-39215, 23670-30280, 23670-30140, 23670-39185, 23670-39186, 23670-0L020, 23670-0L050, 23670-09330, 23670-39216, 23670-30240. Mitsubishi: ME302143. Hyundai / Kia: 33800-45700. Isuzu: 8-97603415 |
| Дополнительные и сервисные номера | 9709500-555, 11-30-016, ES-08, 5821102, 93376270, 97376270 |
| Аналоги и ремкомплекты | ERIKC ME302143 — ремкомплект, включающий клапан 18# и распылитель DLLA157P855; Repard 10-151; Repard 10-181 для Hyundai |
| Кросс-номера Denso DCRI | DCRI107780, DCRI105550, DCRI105450, DCRI106130, DCRI108290, DCRI105600 — применяются в соответствующих форсунках, указанных в таблице применимости |
3. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| Toyota: 095000-5440, 095000-5920, 095000-5921, 095000-6760, 095000-7030, 095000-7400, 095000-7401, 095000-7410, 095000-7540, 095000-7780, 095000-7781, 095000-7782, 095000-8220, 095000-8290, 095000-8650; DCRI107780, DCRI108290 | 1KD-FTV (3.0 D-4D), 2KD-FTV (2.5 D-4D) | Hilux, Hilux Vigo, Land Cruiser Prado (KDJ120, KDJ90, KDJ95), Land Cruiser 3.0 D-4D, Hiace (KDH200, KDH201, KDH205, KDH220, KDH221, KDH223, KDH225, KDH227), Fortuner (KUN51, KUN61), Innova, Dyna 3.0, Daihatsu Delta KV138 |
| Mitsubishi Fuso: 095000-5450, 095000-5451, 095000-5452, 095000-5453, 095000-5454, 095000-5455, 095000-5456, 095000-5457, 095000-5458, 095000-5459, 095000-6860, 095000-6861, 095000-8620, 095000-8621, 095000-8920, 095000-9720; DCRI105450 | 6M60, 6M60T, 6M60-T1; модификации 6M60-3AT1, 6M60-9AT2, 6M60T1, 6M60T2 | Canter, Fighter, FH, FK, FM (2004 г.в. и новее); среднетоннажные Fuso Fighter 2427, 250, 280, FK200, FM65, FU281R7/R8 |
| Mitsubishi: 095000-5600; DCRI105600; 1465A041 | 4D56, 4D56U, 4D56T, 4D56 HP, 4D56 16V | L200 / Triton (2005–2015), Pajero / Pajero Sport, Delica (P0_V, P1_V), L300 (грузовое шасси) |
| Hyundai / Kia: 095000-5550; DCRI105550 | D4DD (3.9 л, Euro-3) | HD35, HD65, HD72, HD78, County, EX-10; вилочные погрузчики 45D-9S; отдельные модели спецтехники Kia для рынка Кореи |
| Hino: 095000-0260, 095000-0170 | J05C, J08C, K13C (12.9 л) | Ranger, Hino 500, Super Dolphin, Hino 700 (Profia), SH331 (1992 г.в.), LSH (1994 г.в.); тракторы серии SH (KC-SH1K, KL-SH1K); грузовики FN, FR, FS, FW (KC-FN2P, KC-FR1F, KC-FS1K, KC-FS1) |
| Isuzu: 095000-5450 | 6WF1, 6WG1, 6UZ1 | Грузовая и специальная техника Isuzu. Детализация по моделям в исходных данных отсутствует |
| John Deere: 095000-5050, 095000-5160 | 4045, 6068, 6081, 6081T (PowerTech) | Экскаваторы 330CLC, 370C, 200LC, 230LC, 270LC, 160GLC, 210G, 240DLC; тракторы 7710, 7810, 7820, 7920, 8120, 8120T, 8220, 8220T, 8320, 8320T, 8420, 8420T, 8520, 8520T, 7430, 7530, 6150M, 6170M, 6430, 9430; комбайны 9510, 9550, 9550SH, 9610, 9640, 9650, 9650CTS, 9650STS, 9660, 9660CTS, 9660STS, 9680, 9750STS, 9760STS, CTS II; кормоуборочные 7200, 7300, 7400, 7500; погрузчики 710D, 710G; скиддеры 460DC, 460DG, 640G-III, 648G-III, 548G-III; харвестеры 1070D; гусеничные 700J-II, 850J-II |
| Opel / Vauxhall / Chevrolet: 095000-6130, 095000-6131, 095000-6132; DCRI106130; 8-97376270-0, -1, -2, -3, -4, -5, -6, -7, -8, -9 | A17DT, A17DTJ, A17DTR, Z17DTJ, Z17DTL, A17DTL, A17DTN, Z17DT (1.7 CDTI) | Astra H (A04), Astra J (P10), Zafira B (A05), Meriva A (X03), Corsa D (S07), Combo, Mokka, Cruze |
| Nissan: требуется уточнение по каталогу | YD25 (2.5 л) | Navara (D22, D40), NP300 (D22, включая 4WD), Frontier (производство Бразилия), Pathfinder (R51, 2004–2014), Serena (C24, 1999–2005) |
Для Nissan YD25 в исходных данных не приведены конкретные номера форсунок. Подбор выполняется по OEM-номеру двигателя, автомобиля или форсунки.
4. Правила подбора и замены
| Этап | Действия |
|---|---|
| Подбор | Идентифицировать форсунку по маркировке 095000-… или DCRI…. Сверить OEM-номер, модель двигателя, модель техники и год выпуска. Визуально сравнить клапан #18 с демонтированной деталью: геометрия, посадочные поверхности, расположение и диаметр отверстий, толщина пластины. Не подбирать деталь только по модели автомобиля |
| Проверка перед заменой | Провести диагностику форсунки. Проверить распылитель, плунжер, электромагнитный узел, корпус и уплотнительные поверхности. При наличии сопутствующих дефектов заменить их или отремонтировать форсунку в сборе |
| Замена | Выполнять в сертифицированном дизельном сервисе. Использовать специализированный инструмент и стендовое оборудование. Обеспечить чистоту рабочей зоны. Заменить уплотнительные шайбы, кольца и другие одноразовые элементы. Соблюдать момент затяжки |
| После установки | Проверить герметичность, производительность, обратный слив и параметры впрыска на стенде. При необходимости выполнить кодирование или адаптацию форсунки. Проверить отсутствие утечек и корректность работы двигателя |
| Запрещается | Устанавливать клапан с механическими повреждениями, коррозией, следами деформации или загрязнения. Смешивать детали из разных ремонтных комплектов. Нарушать технологию разборки и сборки форсунки |
5. О производителе и качестве продукции
United Diesel (Китай) поставляет компоненты для дизельных систем Common Rail. Клапан #18 данного бренда относится к aftermarket-продукции и не является оригинальной деталью Denso. Качество определяется конкретной партией, входным контролем поставщика и соблюдением условий хранения.
