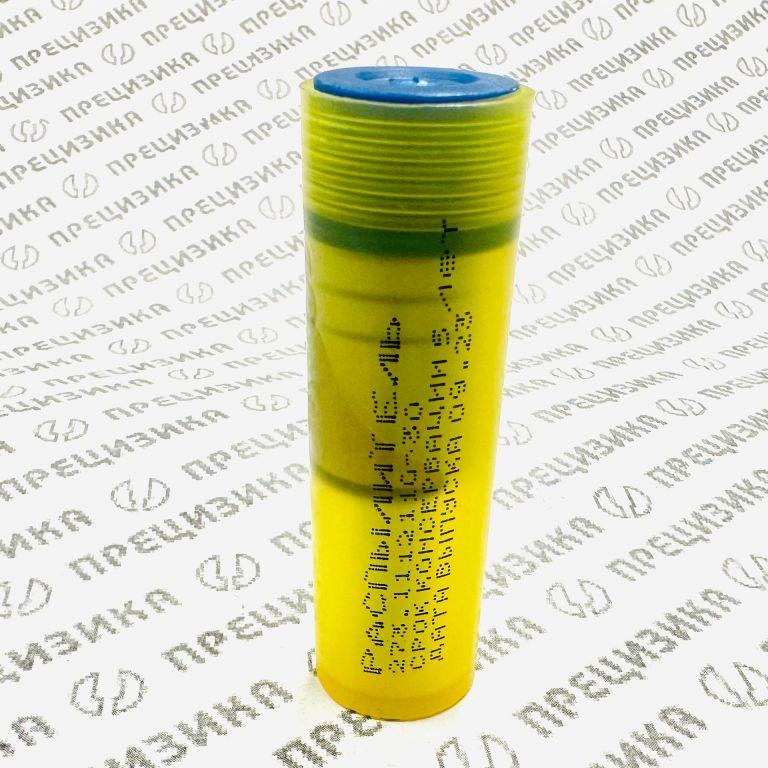

273.1112110-30 Распылитель форсунки. ЯЗДА 273-30
Распылитель 273.1112110-30
Распылитель 273.1112110-30 представляет собой прецизионный сменный элемент топливной форсунки закрытого типа для дизельных двигателей. Изделие изготовлено АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) и предназначено для установки в форсунки, применяемые на силовых агрегатах КАМАЗ экологического класса Евро-1. Основное назначение — многодырчатый впрыск топлива в камеру сгорания под высоким давлением с образованием факела распыла, обеспечивающего смесеобразование и последующее сгорание топливной смеси.
1. Аналоги, кросс-номера и альтернативные обозначения
Для распылителя 273.1112110-30 существуют прямые и условно совместимые аналоги. Прямые аналоги полностью повторяют геометрию и гидравлические характеристики. Условно совместимые могут отличаться углом распыла, диаметром сопловых отверстий и предназначены для двигателей другого экологического класса; их установка возможна только после проверки совместимости и, как правило, требует перенастройки форсунки.
| Производитель | Каталожный номер / Обозначение | Примечание |
|---|---|---|
| ЯЗДА (Россия) | 273.1112110-30 | Оригинальный номер для двигателей Евро-1 |
| ЯЗДА (краткое) | 273-30 | Сокращённое обозначение |
| АЗПИ (Россия) | 1379.1112110.01 | Аналог для двигателей Евро-2; отличается углом распыла и сечением отверстий |
| АЗПИ (краткое) | 1379.01, 1379-01 | Торговое обозначение без полного суффикса |
| Bosch (Германия) | DLLA 148 S 1380 | Классический аналог; угол распыла 148° |
| Bosch (полный номер) | 0 433 272 037 | Десятизначный каталожный номер для заказа |
| Motorpal (Чехия) | H50S 10A 1617 | Аналог, поставляемый на рынок СНГ |
2. Типоразмер и обозначение
Распылитель 273.1112110-30 имеет стандартный для форсунок КАМАЗ типоразмер. Обозначение в каталогах формируется по отраслевой системе: первые три цифры — модель форсунки, далее группа и порядковый номер. Основные присоединительные размеры приведены в таблице.
| Параметр | Значение |
|---|---|
| Посадочный диаметр корпуса | 30 мм (под гайку распылителя форсунки) |
| Диаметр запорной иглы | 6 мм |
| Резьба гайки распылителя | М24×1,5 (накидная гайка входит в состав форсунки, не распылителя) |
| Длина корпуса | 58 мм (справочно) |
| Диаметр хвостовика (посадочного конуса) | 14,5 мм (справочно) |
3. Материал и технические характеристики
Материалы
| Элемент | Материал | Твёрдость / Покрытие |
|---|---|---|
| Корпус распылителя | Легированная цементуемая сталь 18Х2Н4ВА (или аналог) | 58–62 HRC после цементации, закалки и низкого отпуска |
| Игла распылителя | Быстрорежущая сталь Р6М5 или инструментальная 9ХС | 60–64 HRC |
| Сопловой наконечник | Тот же материал корпуса; отверстия выполнены электроэрозионным или лазерным методом | Поверхностная термообработка |
| Покрытие | Фосфатирование (антикоррозионное) | — |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа |
| Экологический класс двигателя | Евро-1 |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий, мм | 0,33 (±0,005) |
| Угол конуса распыла, град. | 148 |
| Эффективное проходное сечение, мм² | 0,260–0,280 |
| Объём колодца под иглой, мм³ | ≈0,6 |
| Диаметр иглы, мм | 6 |
| Ход иглы, мм | 0,28–0,32 |
| Давление начала впрыска (на форсунке), МПа | 21,5–22,0 (215–220 кгс/см²) |
| Масса, г | 60±5 |
| Момент затяжки гайки распылителя, Н·м | 70–80 |
| Ресурс (наработка до отказа), моточасы | не менее 5000 (при соблюдении условий эксплуатации) |
4. Применимость: форсунки, двигатели, техника
Распылитель 273.1112110-30 устанавливается в форсунки, которыми комплектуются дизельные двигатели КАМАЗ уровня Евро-1. Штатное применение — форсунки моделей 273.1112010-31, 273.1112010-30 и 273.1112010-20. Установка в форсунку 33.1112010-01 (штатно комплектуется распылителем 1379.1112110.01) возможна, но не рекомендуется без перенастройки давления начала впрыска и проверки токсичности отработавших газов.
| Форсунки (узел в сборе) | Двигатели КАМАЗ (Евро-1) | Техника (примеры) |
|---|---|---|
| 273.1112010-31 273.1112010-30 273.1112010-20 | 740.11-240 740.13-260 740.14-260 740.17-240 | Грузовые автомобили: КАМАЗ-53215, 54115, 55111, 53229, 65111; Вездеходы: 4326, 43114, 43115, 43118; Автобусы: НефАЗ-5299, ЛиАЗ-5256; Комбайны: Дон-1500Б, Acros (ранние выпуски), Полесье; Тракторы: ХТЗ-150, ВТЗ-4А, Алттрак |
5. Правила подбора и замены
При подборе распылителя для замены необходимо руководствоваться следующими правилами:
- Идентификация двигателя. Определите экологический класс и модель двигателя. Распылитель 273.1112110-30 предназначен только для двигателей Евро-1. Для двигателей Евро-2 и выше применяется распылитель 1379.1112110.01 или его аналоги. Установка распылителя другого класса без соответствующих изменений может привести к нарушению процессов смесеобразования, увеличению расхода топлива, дымности и токсичности отработавших газов.
- Проверка совместимости форсунки. Распылитель должен соответствовать посадочному месту и резьбе гайки. Для форсунок КАМАЗ посадочный диаметр 30 мм является стандартным, но необходимо убедиться в отсутствии повреждений посадочных поверхностей.
- Замена комплектом. При замене распылителя рекомендуется одновременно заменить медные уплотнительные шайбы (под распылитель и под корпус форсунки), а также проверить состояние пружины и регулировочного винта форсунки.
- Регулировка давления. После установки нового распылителя форсунку необходимо проверить на стенде и при необходимости отрегулировать давление начала впрыска до значения, указанного для данной модели двигателя (21,5–22,0 МПа для Евро-1). Использование неотрегулированной форсунки не допускается.
- Гидравлическая плотность. Перед установкой на двигатель проверьте герметичность распылителя по запорному конусу и по сопловым отверстиям. Подтекание топлива недопустимо.
- Чистота. Все работы производите в условиях, исключающих попадание абразивных частиц. Перед установкой промойте распылитель в чистом дизельном топливе, не используйте ветошь, оставляющую ворс.
- Хранение. Новые распылители храните в заводской упаковке, в сухом помещении, без резких перепадов температур. Не снимайте консервационную смазку до момента установки.
6. О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Завод основан в 1931 году и является одним из основных поставщиков комплектующих для двигателей КАМАЗ, ЯМЗ, ММЗ, ВТЗ и других производителей. Продукция поставляется как на конвейеры автозаводов, так и на вторичный рынок.
Распылители ЯЗДА изготавливаются на автоматизированных линиях с применением прецизионного шлифования, электроэрозионной обработки сопловых отверстий и селективной сборки. Все изделия проходят 100% контроль гидравлической плотности, герметичности запорного конуса и производительности. Зазор в прецизионной паре «игла–корпус» составляет 2–4 мкм, что обеспечивает стабильную работу в широком диапазоне температур и давлений. Применяемые материалы и технология термообработки гарантируют стойкость к износу и сохранение характеристик в течение всего срока службы.
Соответствие продукции требованиям технических регламентов подтверждено сертификатами соответствия. Качество распылителей 273.1112110-30 контролируется на всех этапах производства, начиная от входного контроля металла и заканчивая выходными испытаниями на гидравлических стендах.
