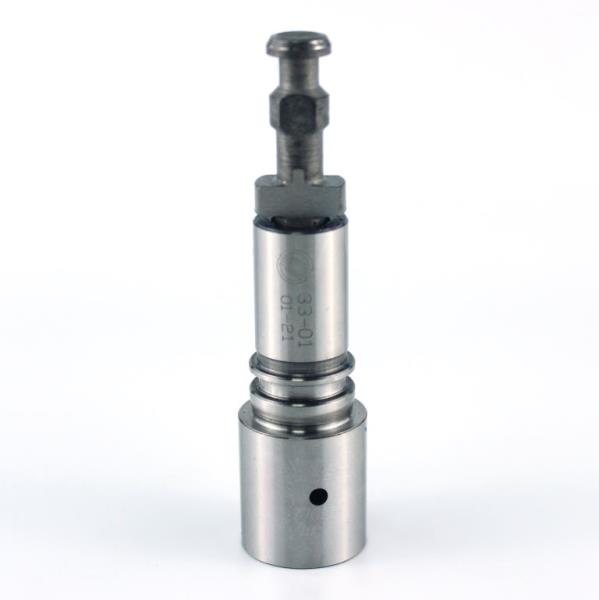

33-01Р Плунжерная пара Прецизика
Плунжерная пара 33-01 ремонтная (артикул 33-01р)
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика», г. Ярославль
1. Описание
Плунжерная пара 33.1111074-01 в ремонтном исполнении (арт. 33-01р) — прецизионный сборочный узел топливного насоса высокого давления (ТНВД). Конструктивно состоит из двух элементов:
- плунжер — восстановленный, диаметр рабочей части 9 мм;
- втулка (гильза) — восстановленная, прошедшая полный цикл механической обработки: шлифование, хонингование и притирку рабочего отверстия. Геометрические параметры и класс чистоты поверхности приведены к значениям, соответствующим новой детали.
Сборка осуществляется методом селективной взаимозаменяемости: все детали проходят 100 % контроль размеров и сортируются на размерные группы в пределах расчётного допуска. Соединение деталей из одноимённых групп обеспечивает зазор в сопряжении «плунжер — втулка» в диапазоне 2–2,5 мкм, что гарантирует герметичность при высоком давлении и свободное перемещение плунжера.
2. Аналоги
Прямые аналоги в том же исполнении (новый плунжер + восстановленная втулка) от других производителей не зарегистрированы. Оригинальная новая деталь и её заводская замена приведены в таблице.
| Тип | Каталожный номер | Производитель | Примечание |
|---|---|---|---|
| Оригинальная новая плунжерная пара | 33.1111074-01 | ЯЗДА (г. Ярославль) | Снята с производства, заменена на 33.1111074-01.01 |
| Актуальная заводская замена (новая) | 33.1111074-01.01 | АО «ЯЗДА» | Полностью взаимозаменяема с 33.1111074-01 |
| Ремонтное исполнение (восстановленная втулка) | 33-01р (обозначение на вторичном рынке — 33-01) | ООО ПКФ «Прецизика» | Поставляется как ремонтный комплект |
3. Расположение
Плунжерная пара устанавливается непосредственно в корпус секции рядного ТНВД с V-образным расположением секций и межсекционным расстоянием 36 мм. Является внутренним сборочным элементом насоса.
4. Модели ТНВД
Изделие предназначено для ремонта следующих моделей рядных топливных насосов высокого давления и их модификаций:
| Модель ТНВД | Примеры полных обозначений |
|---|---|
| 33-02 | 33.1111007-02 |
| 33-10 | 33.1111007-10 |
| 334 | 334.1111005 |
| 332 | 332.1111005-30 |
| 338 | 338, 338-10, 338-20 |
| 339 | 339, 339-10 и другие исполнения |
5. Назначение
Основное назначение — восстановление работоспособности топливных насосов высокого давления перечисленных моделей. Установка ремонтной плунжерной пары обеспечивает:
- точное дозирование порций дизельного топлива в соответствии с тактами работы двигателя;
- создание давления впрыска (до 40–50 МПа в зависимости от регулировок);
- герметичное отсечение надплунжерного объёма при обратном ходе.
Применение допускается исключительно в топливной аппаратуре двигателей экологического класса Евро-0. Установка на двигатели классов Евро-1 и выше не разрешена ввиду различий в конструкции топливной аппаратуры и параметрах впрыска.
6. Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Диаметр плунжера | 9 мм |
| Максимальный ход плунжера | 10 мм |
| Базовое каталожное обозначение (оригинал) | 33.1111074-01 |
| Артикул ремонтного исполнения | 33-01р |
| Краткое обозначение на вторичном рынке | 33-01 |
7. Материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Материал плунжера и втулки | Износостойкая сталь |
| Метод восстановления втулки | Шлифование, хонингование, притирка |
| Зазор в сопряжении «плунжер — втулка» | 2–2,5 мкм (обеспечивается селективной сборкой) |
| Класс точности сопряжения | Соответствует параметрам новых оригинальных деталей |
| Максимальное создаваемое давление (зависит от регулировок ТНВД) | до 40–50 МПа |
| Масса (справочно) | ~0,12–0,13 кг |
| Применяемый экологический стандарт | Евро-0 |
8. Применимость (ТНВД, двигатели, техника)
| Группа | Модели |
|---|---|
| ТНВД | 33-02, 33-10, 334, 332, 338, 339 и их модификации (338-10, 338-20, 339-10 и др.) |
| Двигатели | КамАЗ-740.10, 740.10-20, 740.20, 7403.10 (с турбонаддувом); ЗИЛ-645 |
| Автомобили и шасси | КамАЗ-4310, 43101, 43114, 43118, 4326, 5315, 5320, 53212, 5410, 54112, 55102, 5511, 53213, 53228, 54229 и их модификации; Урал-4320, 43202, 43253, 4326, 4420, 5557; ЗИЛ-133ГЯ |
| Автобусы | ЛАЗ-4207, ЛиАЗ-5256 |
| Специальная техника | ГАЗ-5903 «Вепрь» |
9. Правила подбора и замены
Подбор. При подборе необходимо проверить соответствие модели ТНВД списку совместимых (раздел 4) и диаметр плунжера (9 мм). Ремонтное исполнение (арт. 33-01р) полностью взаимозаменяемо с оригинальной парой 33.1111074-01 и её актуальной заводской заменой 33.1111074-01.01 по посадочным местам и гидравлическим характеристикам.
Замена. Операция замены плунжерной пары требует квалификации и выполняется в условиях специализированной мастерской по ремонту топливной аппаратуры. Рекомендуемый порядок действий:
- очистка и дефектовка всех деталей секции ТНВД перед установкой;
- монтаж с использованием чистой сборочной среды и рекомендованных технологических жидкостей;
- обязательная стендовая регулировка ТНВД после сборки для настройки подачи топлива и давления впрыска.
Установка на двигатели с экологическим классом выше Евро-0 не допускается.
10. О производителе и качестве продукции
| Параметр | Сведения |
|---|---|
| Производитель | ООО ПКФ «Прецизика» |
| Адрес производства | г. Ярославль, Российская Федерация |
| Специализация | Выпуск ремонтных прецизионных пар топливной аппаратуры дизельных двигателей |
| Технологический процесс восстановления | Полный цикл механической обработки втулок (шлифование, хонингование, притирка); селективная сборка с разбивкой на размерные группы |
| Контроль качества | 100 % измерительный контроль геометрических параметров, сплошная сортировка по группам, проверка герметичности и подвижности в сопряжении |
| Соответствие | Конструктивные и метрологические характеристики приведены к параметрам оригинальной детали 33.1111074-01 (ЯЗДА) |
| Гарантийные обязательства | Предоставляются в соответствии с условиями договора поставки |
| Доставка | Осуществляется за счёт поставщика (при выполнении условий отгрузки) |
