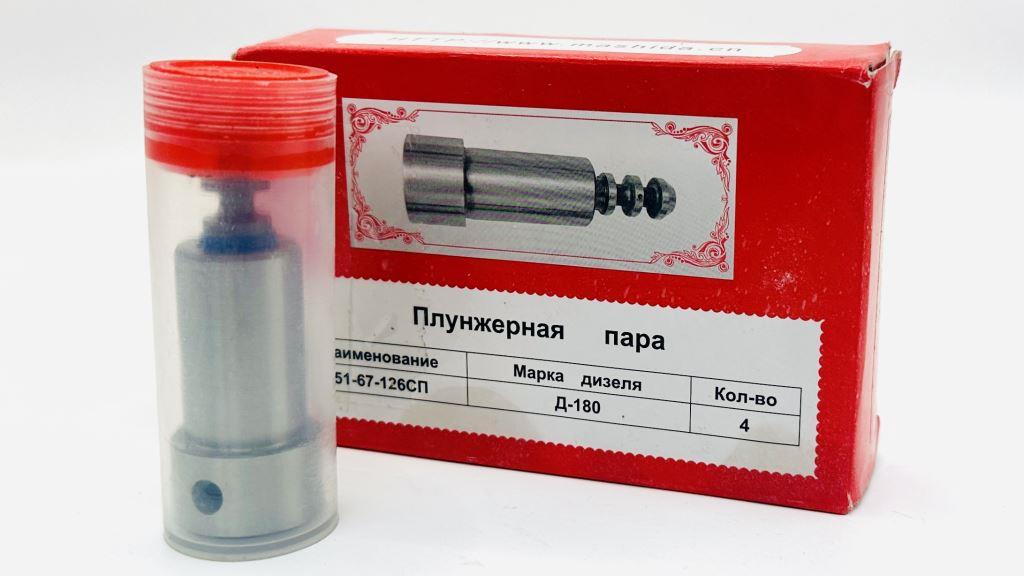

51-67-126 Плунжерная пара Китай
Плунжерная пара 51-67-126
Артикул: 51-67-126
OEM: 51-67-126, 51-67-126СП, 5167126, 5167126СП
Производитель: Китай
Тип: Прецизионный узел ТНВД (плунжер + втулка в сборе)
1. Описание, конструктивные особенности
Плунжерная пара 51-67-126 (распространённое обозначение — 51-67-126СП) представляет собой прецизионный узел топливного насоса высокого давления, состоящий из двух основных деталей: плунжера (поршня) и втулки (гильзы). Аббревиатура «СП» в маркировке указывает на то, что изделие поставляется как сборная единица — пара в сборе, а не как отдельные детали.
Конструктивные особенности: точность изготовления — индивидуальная подгонка плунжера и втулки с зазорами до 0,001 мм (1 мкм); материал — износостойкая легированная сталь с закалкой до HRC 58–62; принцип работы — возвратно-поступательное движение плунжера внутри втулки; регулирование подачи — поворот плунжера вокруг оси изменяет момент открытия спиральной канавки; герметичность — обеспечивается прецизионной притиркой сопрягаемых поверхностей.
При движении плунжера вверх перекрываются впускные отверстия, топливо сжимается и через нагнетательный клапан подаётся к форсунке. Количество подаваемого топлива регулируется поворотом плунжера, что изменяет момент открытия спиральной канавки на его поверхности.
2. Назначение
Основное назначение плунжерной пары 51-67-126 — дозирование и подача дизельного топлива под высоким давлением к форсункам. Изделие является основной рабочей частью топливного насоса высокого давления (ТНВД).
Функции: создание высокого давления топлива, необходимого для впрыска; точное дозирование — подача строго определённой порции топлива за один цикл; стабильность работы — обеспечение мощностных и экономических показателей двигателя; герметичность — предотвращение утечек топлива в процессе сжатия.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр плунжера | 12 мм |
| Материал | Износостойкая легированная сталь |
| Твёрдость | HRC 58–62 |
| Вес (справочно) | ~0,1–0,2 кг (от 0,108 кг до 0,2 кг по разным источникам) |
| Рабочая температура | от –50 °C до +50 °C |
| Количество в ТНВД | Обычно 8 штук (по числу секций насоса) |
3.2. Сводная таблица аналогов и связанных узлов
| Категория | Обозначение / Артикул | Примечание |
|---|---|---|
| Основной аналог | U5036 | Артикул производителя WEIFU |
| Связанный узел | 51-67-154СП | Секция топливного насоса |
| Связанный узел | 51-67-127СП | Комплект клапана (часто меняется вместе с парой) |
| Связанный узел | 51-67-42 | Втулка плунжера (отдельная деталь) |
| Связанный узел | 51-67-98 | Плунжер (отдельная деталь) |
4. Применимость ТНВД, двигатели, техника
Плунжерная пара 51-67-126 применяется в топливных насосах высокого давления семейства 51-67, устанавливаемых на дизельные двигатели производства Челябинского тракторного завода (ЧТЗ).
4.1. ТНВД и их альтернативные маркировки
| Модель ТНВД | Применяемость | Примечание |
|---|---|---|
| 51-67-9СП | Двигатели Д-160, Д-180; тракторы Т-130, Т-170, Т-10М; бульдозеры Б-10М | Рядный, четырёхсекционный насос (старого образца) |
| 51-67-24-01СП | Двигатели Д-180; тракторы Т-170, бульдозеры Б-10 | ТНВД нового образца (с короткой рейкой) |
Альтернативные маркировки ТНВД: 51679СП, 51-67-24, 516724, 51672401СП, 51-67-10-1СП, 511011СП, 51-150СП, 51150СП, 51-157СП, 51157СП, 51-157-02СП, 5115702СП, 51-67-24СП.
4.2. Двигатели
| Модель | Модификации |
|---|---|
| Д-130 | Д-130, Д-130Т, Д-130ТВ |
| Д-160 | Д-160, Д-160-01, Д-160-01Б-1, Д-160-01Б-11, Д-160-01Б-12, Д-160-01Б-6, Д-160-01Б-7, Д-160-01-17, Д-160-01-21, Д-160-03, Д-160-03Г, Д-160-03Г-1, Д-160-03Г-5, Д-160-03Г-6, Д-160-11, Д-160-11Б-1, Д-160-11Б-9, Д-160-13, Д-160-13-1, Д-160-17, Д-160-3, Д-160.01, Д-160.03, Д-160.11, Д-160.13, Д-160Б-6, Д-160Б-7 |
| Д-180 | Д-180, Д-180М1, Д-180М3, Д180.000-1, Д180.000-4, Д180.000-5, Д180.001-1, Д180.001-4, Д180.001-5, Д180.100-1, Д180.100-2, Д180.100-6, Д180.101-1, Д180.101-2, Д180.101-6, Д180.110-1, Д180.110-4, Д180.111-1, Д180.111-4, Д180.120-1, Д180.120-4, Д180.120-6, Д180.121-1, Д180.121-4, Д180.121-6 |
4.3. Техника и модификации
| Категория | Модели |
|---|---|
| Бульдозеры | Б-10, Б-10М, Б-10МБ, Б10М.0101ЕН, Б10М.0101ЕЛ, Б-11, Б-130, Б-170, ДЗ-171 |
| Тракторы | Агромаш 30 ТК, Агромаш 50 СШ, Агромаш 50 ТК, Агромаш 60ТК, ВТЗ-2048, ДСТ-Урал, Т-10, Т-10М, Т-11, Т-12, Т-130, Т-130Б, Т-130М, Т-130МГ, Т-170, Т-170.01, Т-170.02, Т-180, Т-180Г, Т-180Г2, Т10М.0001-1, Т10МБ |
| Прочая спецтехника | Автогрейдер ДЗ-98В.1; краны ДЭК-251, ДЭК-321, ДЭК-631; скреперы Д-147, Д-160; трубоукладчики ТР20, ТР20.22.02, ТР20В; цементовоз ТЦ-21; экскаваторы ЭО-4112, ЭО-5111, ЭО-5115, ЭО-5116-3, ЭО-5119 |
| Прочее применение | Сварочные агрегаты АДД-4004, дизельные генераторные установки, компрессоры, энергетические установки |
5. Правила подбора и замены
5.1. Подбор
| Критерий | Рекомендация |
|---|---|
| Идентификация ТНВД | Уточнить модель насоса (51-67-9СП, 51-67-24-01СП и др.) |
| Проверка артикула | Сверить каталожный номер с документацией на технику |
| Количество | Для 8-секционного ТНВД требуется 8 плунжерных пар |
| Комплектность | Рекомендуется одновременная замена всех пар в насосе |
| Сопутствующие детали | Проверить состояние клапанов (51-67-127СП) и секций (51-67-154СП) |
5.2. Замена
| Этап | Действие |
|---|---|
| 1 | Демонтаж ТНВД с двигателя |
| 2 | Разборка насоса, извлечение изношенных плунжерных пар |
| 3 | Очистка и дефектовка сопрягаемых поверхностей |
| 4 | Установка новых пар с соблюдением чистоты (недопустимо попадание абразивных частиц) |
| 5 | Сборка насоса, регулировка подачи топлива |
| 6 | Установка ТНВД на двигатель, проверка работы |
Важно: Плунжерная пара — прецизионный узел. Не допускается разукомплектация пары, перестановка плунжера из одной втулки в другую, а также установка деталей с повреждениями поверхностей.
6. О производителе и качестве продукции
Плунжерная пара 51-67-126 производится в Китае и является неоригинальным аналогом, выпускаемым по OEM-спецификации. Применяемые материалы — легированная сталь с закалкой до HRC 58–62 — соответствуют требованиям, предъявляемым к прецизионным деталям топливной аппаратуры дизельных двигателей.
Страна производства — Китай; тип продукции — неоригинальный аналог по OEM-спецификации; материал — легированная сталь, закалка HRC 58–62; технология обработки — шлифование и притирка с допуском в микроны; обеспечение качества — соблюдение технологии механической обработки; герметичность — обеспечивается точностью притирки клапанной пары.
Качество продукции обеспечивается соблюдением технологического процесса: шлифование и притирка выполняются с микронными допусками, что необходимо для герметичности клапанной пары и стабильности работы ТНВД.
