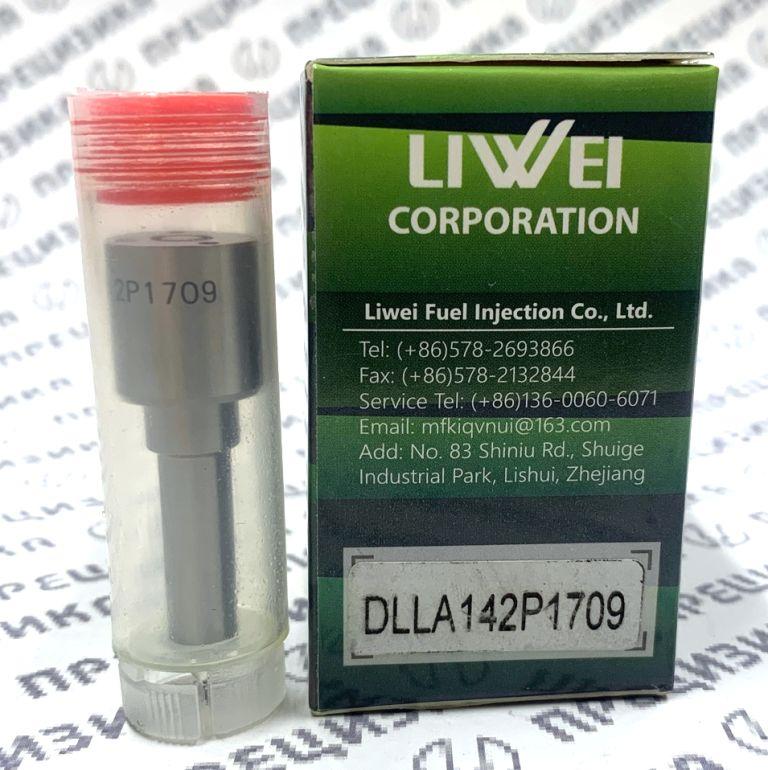

DLLA142P1709 Распылитель форсунки Liwei
Распылитель 0433172047 DLLA142P1709
Артикул: DLLA142P1709
Бренд: LIWEI
Производитель: Zhejiang Antuo Fuel Pump and Nozzle Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA142P1709 является прецизионным сменным элементом дизельных форсунок аккумуляторной топливной системы Common Rail (CR Nozzle). Конструктивно изделие состоит из стального корпуса и запорной иглы. Ключевые конструктивные особенности:
- Сопловый наконечник: Оснащён семью калиброванными отверстиями, выполненными методом электроэрозионной обработки. Геометрия отверстий обеспечивает заданные параметры факела распыла и мелкодисперсность топливной смеси.
- Запорная игла: Имеет алмазоподобное углеродное покрытие (DLC). Покрытие наносится для снижения коэффициента трения в прецизионной паре, повышения твёрдости поверхности и сопротивления усталостному износу. Это способствует стабильности гидравлических характеристик в течение срока эксплуатации.
- Маркировка: На корпус нанесена чёткая лазерная маркировка типоразмера, позволяющая однозначно идентифицировать деталь.
2. Назначение
Изделие предназначено для замены изношенного, механически повреждённого или негерметичного распылителя при профессиональном ремонте неразборных электромагнитных форсунок Common Rail. Применяется в условиях специализированных цехов по ремонту дизельной топливной аппаратуры. Установка нового распылителя позволяет восстановить номинальные параметры впрыска топлива отремонтированной форсункой.
3. Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | CR Nozzle (для систем Common Rail) |
| Типоразмер (обозначение) | DLLA 142 P 1709 |
| Оригинальный номер Bosch | 0 433 172 047 (0433172047) |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,205 мм |
| Угол конуса распыла | 142° |
| Эффективное проходное сечение | 0,157 – 0,171 мм² |
| Диаметр прецизионной иглы | 4 мм |
| Материал корпуса и иглы | Легированная сталь |
| Покрытие иглы | DLC (алмазоподобное углеродное) |
4. Применимость (Форсунки, Двигатели, Техника)
Совместимые форсунки
| Производитель | Номер форсунки | Обозначение / Код |
|---|---|---|
| Bosch | 0 445 120 121 | 0445120121 |
| Bosch (Exchange) | 0 986 AD1 047 | 0986AD1047 |
| Cummins | 4940640 | 4 940 640 |
Применяемые двигатели
| Производитель | Серия / Объём | Модели и модификации |
|---|---|---|
| Cummins | ISLe (8.9 л, Евро-3) | ISLe310, ISLe340, ISLe340-30, ISLe375, ISLe375-30 |
Применяемая техника
| Тип техники | Марка | Модели / Модификации |
|---|---|---|
| Грузовые автомобили | КамАЗ | 6520, 65115, 6522, 43118 |
| Грузовые автомобили | Dongfeng | DFL 3251A, DFL 3251AW1, DFL 45422 |
| Грузовые автомобили | Foton Auman ETX | BJ5257GMPJB-S |
| Грузовые автомобили | CAMC | HN3310P38C3M |
| Грузовые автомобили | BMC | Professional PRO 935 |
| Грузовые автомобили | TATA | Prima |
| Автобусы | Higer | KLQ 6118G, KLQ 6118GL, KLQ 6118GS, KLQ6129Q |
| Автобусы | Yutong | ZK6118HGA, ZK6119HA, ZK6129H, ZK6737D |
| Автобусы | King Long | XMQ6127C |
| Автобусы | Zhongtong | Creator LCK6125H |
| Автобусы | Huanghai | DD6125K01 |
| Автобусы | Shenlong | SLK 6126 F1A |
| Автобусы | Shuchi | YTK 6126B |
| Автобусы | Sunlong | SLK 6122 F2A |
Аналоги и перекрёстные номера
| Производитель / Бренд | Артикул / Обозначение |
|---|---|
| Bosch (оригинал) | 0 433 172 047, 0433172047 |
| Bosch (типоразмер) | DLLA 142 P 1709 |
| LIWEI (Zhejiang Antuo) | XMDLLA142P1709, DLLA142P1709 |
| АЗПИ (Россия) | RU DLLA 142 P 1709, А-02-001-00-00-07 |
| Repard | 11-286 |
| King Star | KSDLLA142P1709 |
5. Правила подбора и замены
- Подбор: Точная идентификация распылителя производится по маркировке на корпусе заменяемой детали. Устанавливаемый распылитель должен строго соответствовать типоразмеру DLLA 142 P 1709 и быть совместим с перечисленными моделями форсунок. Внешне схожие распылители с иным проходным сечением или углом распыла не являются взаимозаменяемыми.
- Требования к замене: Монтаж должен выполняться квалифицированным персоналом в условиях, исключающих попадание загрязнений.
- Процедура установки:
- Перед сборкой новый распылитель промывается в чистом калибровочном масле.
- Затяжка гайки распылителя осуществляется динамометрическим ключом с моментом, указанным в сервисной документации на конкретную форсунку (ориентировочно 50–55 Нм).
- Не допускается повторное использование деформированной или повреждённой гайки распылителя.
- Обязательный контроль: После сборки форсунка подлежит тестированию на специализированном стенде. Проверяются: давление начала впрыска, герметичность по конусу и гидроплотность, производительность, а также форма и качество факела распыла. К эксплуатации допускаются только форсунки, параметры которых соответствуют техническим условиям.
6. О производителе и качестве продукции
Zhejiang Antuo Fuel Pump and Nozzle Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры, реализующий продукцию под брендом LIWEI. Специализация предприятия — выпуск распылителей, клапанов и ремонтных комплектов для систем Common Rail.
Производственный процесс включает операции прецизионной механической обработки и поэтапный контроль геометрических и гидравлических параметров. Применяемые материалы (легированная сталь) и технологии нанесения покрытий (DLC на иглу) соответствуют стандартам, принятым для компонентов топливной аппаратуры высокого давления. Продукция LIWEI позиционируется как аналог оригинальных изделий Bosch для сегмента восстановительного ремонта.
