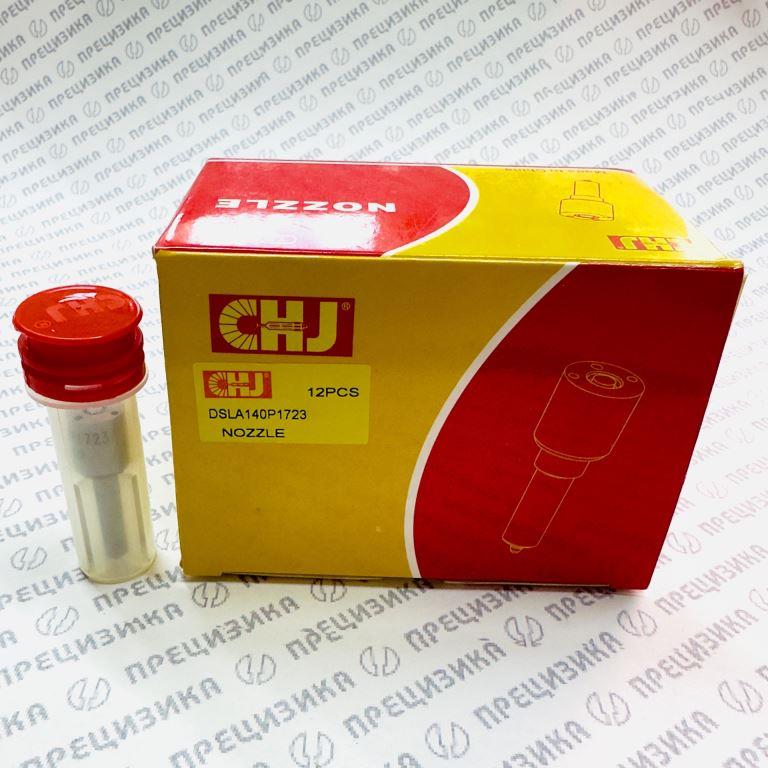

DSLA140P1723 Распылитель форсунки CHJ
Распылитель топливной форсунки 0433175481 (DSLA140P1723)
1. Описание и конструктивные особенности
Распылитель 0433175481 (типоразмер DSLA140P1723) представляет собой прецизионный сменный элемент топливной форсунки аккумуляторной топливной системы Common Rail. Изделие предназначено для установки в корпус форсунки при проведении ремонтно-восстановительных работ. Данный распылитель производится как оригинальным изготовителем Bosch, так и сторонними производителями, включая CHINAHANJI POWER CO., LTD (торговая марка CHJ).
Конструктивно распылитель относится к типу DSLA:
| Обозначение | Расшифровка |
|---|---|
| D | Düse (нем. — форсунка, распылитель) |
| S | Sitz (седло иглы) |
| L | Loch (наличие сопловых отверстий) |
| A | Ausführung (исполнение, модификация) |
Изделие выполнено по схеме VCO (Valve Covered Orifice) — с закрытым соплом. В данной конструкции сопловые отверстия в закрытом положении полностью перекрываются запорной иглой. Отсутствие «мешочка» (остаточного объёма под иглой) обеспечивает:
- минимальный объём остаточного топлива после завершения впрыска;
- снижение образования сажи и нагара на сопле;
- более точное дозирование цикловой подачи;
- снижение токсичности отработавших газов.
Игла распылителя не имеет центрирующего штифта, что характерно для высоконагруженных распылителей Common Rail. Прецизионная обработка сопрягаемых поверхностей и селективная сборка пары «игла–корпус» обеспечивают гидроплотность и стабильность работы при высоких давлениях впрыска.
2. Назначение
Распылитель DSLA140P1723 применяется для замены изношенного или повреждённого распылителя в топливных форсунках Common Rail. Основное назначение — восстановление работоспособности форсунок Bosch и совместимых аналогов.
Типичные случаи применения:
- ремонт и восстановление топливных форсунок;
- замена распылителя при падении давления впрыска;
- устранение нестабильной работы двигателя, вызванной износом сопловых отверстий или запорной иглы;
- восстановление форсунок после загрязнения топливной системы.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Основные обозначения и кросс-номера
| Параметр | Значение |
|---|---|
| Оригинальный номер Bosch | 0 433 175 481 / 0433175481 |
| Типоразмер | DSLA140P1723 |
| Номер Cummins | 4937065 / 4 937 065 |
| Номер по каталогу АЗПИ | А-02-097-00-00-00 |
3.2. Встречающиеся аналоги и варианты маркировки
| Обозначение | Примечание |
|---|---|
| ASLA140P1723 | Вариант маркировки, встречается в каталогах |
| RUDSLA140P1723 | Аналог |
| RU DSLA140P1723 | Аналог |
| GPDSLA140P1723 | Аналог |
| 11VSLA140P1723 | Аналог |
| 11-204 | Каталожный номер |
| DLLA140P1723 | Конструктивно отличается (тип DLLA — с «мешочком»), не является полным аналогом |
3.3. Материал
| Элемент | Материал |
|---|---|
| Корпус распылителя | Высоколегированная сталь с термической обработкой |
| Игла распылителя | Высоколегированная сталь, прецизионная шлифовка |
| Пара «игла–корпус» | Селективная сборка, зазор в пределах единиц микрон |
3.4. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | DSLA / VCO (закрытое сопло, игла без штифта) |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,165 мм (по отдельным каталогам — 0,16 мм) |
| Угол конуса распыла | 140° |
| Эффективное проходное сечение (mf) | 0,110–0,115 мм² |
| Диаметр иглы | 4 мм (типоразмер P) |
| Рабочее давление | до 1600 бар |
4. Применимость: форсунки, двигатели, техника
4.1. Совместимые форсунки
| Производитель | Номер форсунки |
|---|---|
| Bosch | 0 445 120 022 / 0445120022 |
| Bosch | 0 445 120 123 / 0445120123 |
| Bosch | 0 445 120 130 / 0445120130 |
| Bosch | 0 445 120 059 / 0445120059 |
| Bosch | 0 445 120 121 / 0445120121 |
| Bosch | 0 445 120 129 / 0445120129 |
| Bosch | 0 445 120 222 / 0445120222 |
| Bosch | 0 445 120 231 / 0445120231 |
| Bosch | 0 445 120 236 / 0445120236 |
| Bosch | 0 445 120 244 / 0445120244 |
| Cummins | 4 937 065 / 4937065 / D4937065 |
| Прочие | 00986AD1048, А-04-024-00-00-00 |
Примечание: для форсунок 0445120121, 0445120059, 0445120231, 0445120236, 0445120244, 0445120129, 0445120222 требуется дополнительная проверка соответствия параметров, так как часть из них может комплектоваться распылителями с иными характеристиками.
4.2. Двигатели
| Производитель | Серия / модель |
|---|---|
| Cummins | ISBe (4,5 л; 5,9 л) |
| Cummins | ISDe (4,5 л; 6,7 л) |
| Cummins | 4ISBe185, 6ISBe210, 6ISBe250, 6ISBe285, 6ISBe300 |
| Cummins | 4ISDe, 6ISDe |
4.3. Техника
Грузовые автомобили
| Марка | Модели |
|---|---|
| КАМАЗ | 4308, 43253, 43255, 45143, 4528, 5308, 53605, 65115, 65116, 65117, 6520 |
| МАЗ | 4371W2, 5337W3, 5516W4, 5551W3 |
| ГАЗ | 33106 «Валдай» |
| FAW | J6L |
| Foton | Auman |
| JAC | N350, Shuailing |
| Shacman | SX3258, SX4250 |
| Sinotruk | Howo Light |
| Sollers | SA9 |
Автобусы
| Марка | Модели |
|---|---|
| ПАЗ | 3203, 3204, 3206, 3237, 4230, 4235, 4238, «Вектор» |
| КАвЗ | 4235, 4238 |
| ЛиАЗ | 5256, 5293 |
| НЕФАЗ | 5299 |
| Волжанин | Ритмикс AVIA |
| Golden Dragon | XML6105, XML6125, XML6129, XML6845, XML6952 |
| Higer | KLQ6885Q, KLQ6891GA |
| Zhong Tong | LCK6105GM, LCK6798H, LCK6898H, LCK6935H |
| Yutong | — |
Специальная и дорожно-строительная техника
| Марка | Модели |
|---|---|
| Hyundai | R210LC, R220LC-9S, R290LC-7, R290LC-7A, Robex 1300w, Robex R130, Robex R140, Robex 170W-9, Robex 210W-9, Robex 210LC, Robex 210LC-9, Robex 220LC-9A, Robex 250LC7, Robex R320LC-7, Robex R360LC-7A, Robex VECTOR 420, HL760-7A |
| Komatsu | PC170LC-11, HB215LC-3, WA200-8, D61-24 |
| XCMG | ZL50G |
| Liugong | CLG 856 |
| Lonking | CDM856 |
| SDLG | LG958L |
| SANY | SR220C, SR250 |
| Dressta | 534C, 534E, TD-15M Extra |
| Chetra | T-9, T-11, T-15 |
| Atlas Copco | CS1000B6PL, ECM660 |
| Atlas Dynapac | CA300D, CA500D, CA600D, CA610D, CS10 |
| JCB | 456 EHT |
| Heli | CPCD70 |
| Hyster | H4.5FTS5 |
| SkyTrak | 6042 |
Сельскохозяйственная техника
| Марка | Модели |
|---|---|
| Buhler Versatile | 250, 280 |
| Versatile | RC 190, RC 220 |
| Case | 310, 335, 821E, MX-285 |
| New Holland | TG285, T8040, T8050 |
| MacDon | M205, M-155 |
5. Правила подбора и замены
При подборе и установке распылителя DSLA140P1723 необходимо соблюдать следующие требования:
5.1. Правила подбора
| Критерий | Требование |
|---|---|
| Типоразмер | Строго DSLA140P1723 (не допускается замена на DLLA без проверки) |
| Количество отверстий | 8 |
| Угол распыла | 140° |
| Эффективное сечение | Соответствие заводским параметрам |
| Совместимость с форсункой | Проверка по номеру форсунки Bosch / Cummins |
5.2. Правила замены
- Демонтаж форсунки выполняется только при заглушенном двигателе и сброшенном давлении в топливной системе.
- Разборка форсунки производится в чистом помещении. Недопустимо попадание пыли и посторонних частиц.
- Перед установкой распылитель промывается в чистом дизельном топливе или калибровочной жидкости.
- Момент затяжки корпуса распылителя должен соответствовать спецификации производителя форсунки.
- После установки выполняется проверка на стенде: давление открытия, герметичность, равномерность распыла, отсутствие подтекания.
- Не допускается повторное использование уплотнительных шайб и медных колец.
- Не допускается касание соплового наконечника руками после очистки — остатки кожного жира могут привести к закоксовыванию отверстий.
6. О производителе и качестве продукции
6.1. Оригинальный производитель
Оригинальный распылитель 0 433 175 481 (DSLA140P1723) производится компанией Robert Bosch GmbH (Германия). Продукция Bosch характеризуется:
- стабильностью геометрических параметров;
- высокой точностью сопловых отверстий;
- применением специальных сталей с повышенной износостойкостью;
- контролем гидроплотности на всех этапах производства.
6.2. CHINAHANJI POWER CO., LTD (торговая марка CHJ)
Компания CHINAHANJI POWER CO., LTD (Китай) специализируется на производстве компонентов топливной аппаратуры для дизельных двигателей. Продукция CHJ позиционируется как совместимая замена оригинальным деталям Bosch, Denso, Delphi.
| Параметр | Характеристика |
|---|---|
| Страна производства | Китай |
| Специализация | Распылители, плунжерные пары, клапаны, ремкомплекты форсунок |
| Соответствие | Заявлено соответствие параметрам оригинальных изделий |
| Применение | Ремонт и восстановление топливной аппаратуры |
Качество продукции CHJ обеспечивается за счёт использования современного металлообрабатывающего оборудования и методов контроля. При этом распылители сторонних производителей могут иметь технологические отклонения в пределах допуска, что требует обязательной проверки на стенде после установки.
7. Сводная таблица основных параметров
| Параметр | Значение |
|---|---|
| Артикул | DSLA140P1723 |
| Оригинальный номер | 0 433 175 481 / 0433175481 |
| Бренд (по запросу) | CHJ |
| Производитель | CHINAHANJI POWER CO., LTD (Китай) |
| Оригинальный производитель | Bosch |
| Тип распылителя | DSLA / VCO |
| Количество отверстий | 8 |
| Диаметр отверстий | 0,165 мм |
| Угол распыла | 140° |
| Эффективное сечение | 0,110–0,115 мм² |
| Диаметр иглы | 4 мм |
| Рабочее давление | до 1600 бар |
| Основные двигатели | Cummins ISBe, ISDe |
| Основные форсунки | Bosch 0445120123, 0445120130, 0445120022 |
