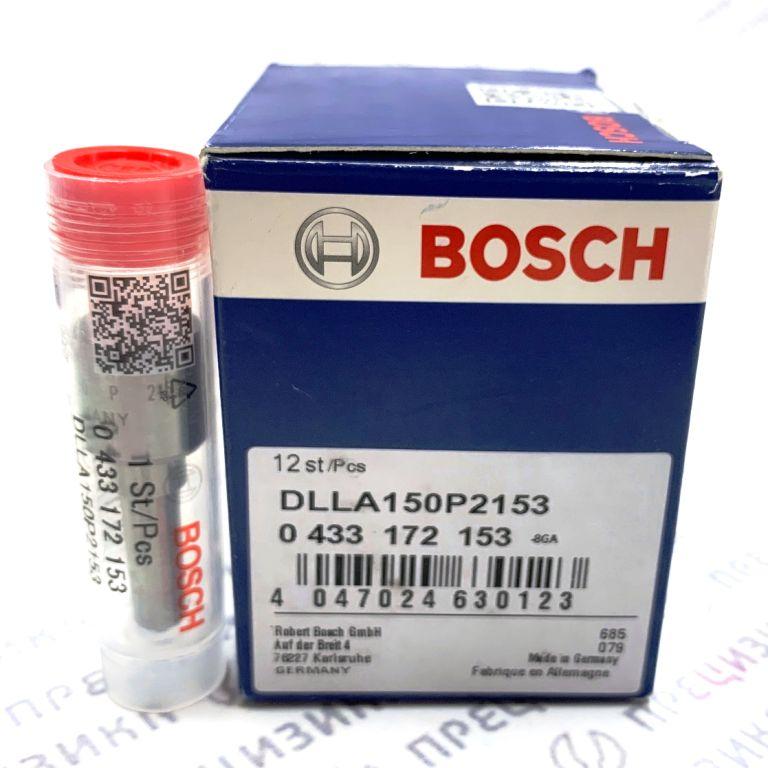

DLLA150P2153 Распылитель форсунки Bosch копия
Распылитель 0433172153 (DLLA150P2153) — техническое описание
Информация проверена по каталожным номерам и дополнена данными по применимости. Изделие относится к категории неоригинальных запасных частей. Страна производства — Китай. Обозначение Bosch используется для указания совместимости с оригинальной конструкцией; продукция не произведена Robert Bosch GmbH.
1. Описание и конструктивные особенности
| Параметр | Значение |
|---|---|
| Артикул в карточке товара | DLLA150P2153 |
| Основной каталожный номер | 0 433 172 153 / 0433172153 |
| Стандартное обозначение | DLLA 150 P 2153 |
| Тип изделия | распылитель форсунки Common Rail |
| Статус | неоригинальная запасная часть |
| Страна производства | Китай |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,15 мм |
| Угол конуса распыла | 150° |
| Рабочее давление | до 1800 бар, в зависимости от версии ТНВД |
| Температурный диапазон | от −40 °C до +120 °C, кратковременно до +150 °C |
| Заявленный ресурс | не менее 150 000 км при соблюдении условий эксплуатации |
Распылитель DLLA150P2153 представляет собой прецизионный сменный элемент топливной форсунки. Конструкция состоит из корпуса и иглы, образующих пару трения с минимальным зазором. Корпус выполнен из легированной инструментальной стали, проходит термическую обработку и азотирование. Сопловая головка имеет восемь отверстий диаметром 0,15 мм, расположенных равномерно по окружности. Угол конуса распыла составляет 150°. Такая геометрия обеспечивает равномерное распределение топлива в камере сгорания и совместимость с многофазным впрыском.
2. Назначение
Распылитель применяется для ремонта и восстановления дизельных форсунок Common Rail, устанавливаемых на двигатели семейства ЯМЗ-530 экологического класса Евро-4. Основное назначение:
- замена изношенной распыливающей пары без приобретения форсунки в сборе;
- восстановление штатного распыла топлива;
- обеспечение требуемой цикловой подачи по цилиндрам;
- поддержание параметров смесеобразования и полноты сгорания топлива.
3. Аналоги, типоразмер и обозначение
3.1. Каталожные обозначения распылителя
| Тип обозначения | Номер |
|---|---|
| Основной артикул Bosch | 0 433 172 153 / 0433172153 |
| Стандартное обозначение | DLLA 150 P 2153 |
| Варианты записи | DLLA150P2153, DLLA 150 P 2153, DLLA 150P 2153 |
| Другие каталожные обозначения | Repard 11-215, RU DLLA 150 P 2153, RUDLLA150P2153, SHDLLA150P2153, XMDLLA150P2153, LWDLLA150P2153, GPDLLA150P2153, DLLA150P2153 BAT, А-02-158-00-00-00 |
Типоразмер и посадочные размеры соответствуют оригинальному распылителю 0433172153. Установка выполняется в форсунки, указанные в разделе применимости.
3.2. Форсунки, в которых применяется распылитель
| Производитель / источник | Артикул форсунки |
|---|---|
| Bosch | 0 445 120 178 / 0445120178 |
| АЗПИ | А-04-022-00-00-00, А-04-022-00-00-02 |
| ЯМЗ | 5340.1112010, 5340.1112010-01, 5340.1112010-20 |
| Прочие каталожные обозначения | AM.5340.1112010, FIB1386LZ, LT-Q9005, LTQ9005 |
При заказе необходимо учитывать, что перечисленные номера относятся к форсункам в сборе, а не к распылителю отдельно.
3.3. Материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Тип | распылитель Common Rail |
| Количество отверстий | 8 |
| Диаметр отверстий | 0,15 мм |
| Угол распыла | 150° |
| Материал корпуса | легированная инструментальная сталь |
| Обработка | термическая, азотирование |
| Исполнение иглы | прецизионно шлифованная |
| Уплотнение | коническое, шлифованное |
| Совместимое топливо | дизельное топливо по ГОСТ 305-2013, класс не ниже К5 |
| Максимальное давление впрыска | 1800 бар |
4. Применимость
4.1. Двигатели
| Семейство | Рабочий объём | Модели |
|---|---|---|
| ЯМЗ-534 | 4,4 л | ЯМЗ-534, ЯМЗ-5340, ЯМЗ-53402, ЯМЗ-5341, ЯМЗ-5341-10, ЯМЗ-5342, ЯМЗ-5343, ЯМЗ-5344, ЯМЗ-5344-10, ЯМЗ-53442, ЯМЗ-53443 |
| ЯМЗ-536 | 6,7 л | ЯМЗ-536, ЯМЗ-536-10, ЯМЗ-536-40, ЯМЗ-536-100, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364 |
4.2. Техника
| Категория | Модели |
|---|---|
| Грузовые автомобили ГАЗ | ГАЗ-3308 «Садко», ГАЗ-33086 «Земляк», ГАЗ-33088 «Садко», ГАЗ-330811 «Вепрь», ГАЗ-3309, ГАЗ-33090, ГАЗ-33091, ГАЗ-33092, ГАЗ-33094, ГАЗ-33096, ГАЗ-33098, ГАЗ-3309а, ГАЗ-3344, ГАЗ Валдай, ГАЗон NEXT, Садко NEXT |
| Грузовые автомобили МАЗ | МАЗ-4370, МАЗ-4371 «Зубр», МАЗ-4570, МАЗ-5340, МАЗ-5363, МАЗ-5440, МАЗ-5550 |
| Грузовые автомобили Урал | Урал NEXT, Урал-63705, Урал-4320, Урал-3255, Урал-32552, Урал-4320-5111-73, Урал-4320-5911-72, Урал-4320-5911-74, Урал-44202-5311-74, Урал-55571-5121-74 |
| Автобусы ПАЗ | ПАЗ-3204, ПАЗ-320402, ПАЗ-320412, ПАЗ-3205, ПАЗ-32053, ПАЗ-3237, ПАЗ-4234, ПАЗ Вектор 8.8, ПАЗ Вектор Next |
| Автобусы ЛиАЗ | ЛиАЗ-4292, ЛиАЗ-5256, ЛиАЗ-5292, ЛиАЗ-5293, ЛиАЗ-6212, ЛиАЗ-6213 |
| Автобусы КАвЗ | КАвЗ-3976, КАвЗ-4235, КАвЗ-4235-62, КАвЗ-4235-65, КАвЗ-4238 «Аврора», КАвЗ-4238-81, КАвЗ-4238-B1, КАвЗ-4270, КАвЗ-4270-70, КАвЗ-4270-80 |
| Спецтехника | ВПК Волк, ВПК Тигр, СПМ-2, СПМ-3 «Медведь», ТВЭКС ЕК-14, ТВЭКС ЕК-20 |
| Сельскохозяйственная и коммунальная техника | комбайны Ростсельмаш, САЗ-35071, САЗ-35072-10 |
| Прочее | отдельные модели КАМАЗ с двигателями ЯМЗ-530 |
5. Правила подбора и замены
| Правило | Порядок действий |
|---|---|
| Проверка совместимости | Сверить артикул форсунки, модель двигателя и год выпуска техники |
| Поколение форсунок | Форсунки 5340.1112010-01 и 5340.1112010-20 относятся к новому образцу. Смешивание старого и нового образца на одном двигателе не допускается |
| Комплектность замены | Рекомендуется замена распылителей на всех цилиндрах одновременно |
| Условия установки | Работы выполняются в условиях специализированной мастерской |
| Подготовка | Очистка посадочных мест, обезжиривание, проверка состояния уплотнительных поверхностей |
| Затяжка | Момент затяжки и последовательность сборки — по руководству по ремонту конкретной форсунки |
| Проверка после установки | Обязательная стендовая проверка давления, герметичности и равномерности распыла |
6. О производителе и качестве продукции
Изделие произведено в Китае и относится к неоригинальным запасным частям. Продукция предназначена для ремонта форсунок Common Rail. Качество контролируется по геометрическим параметрам, твёрдости, гидроплотности и параметрам распыла.
