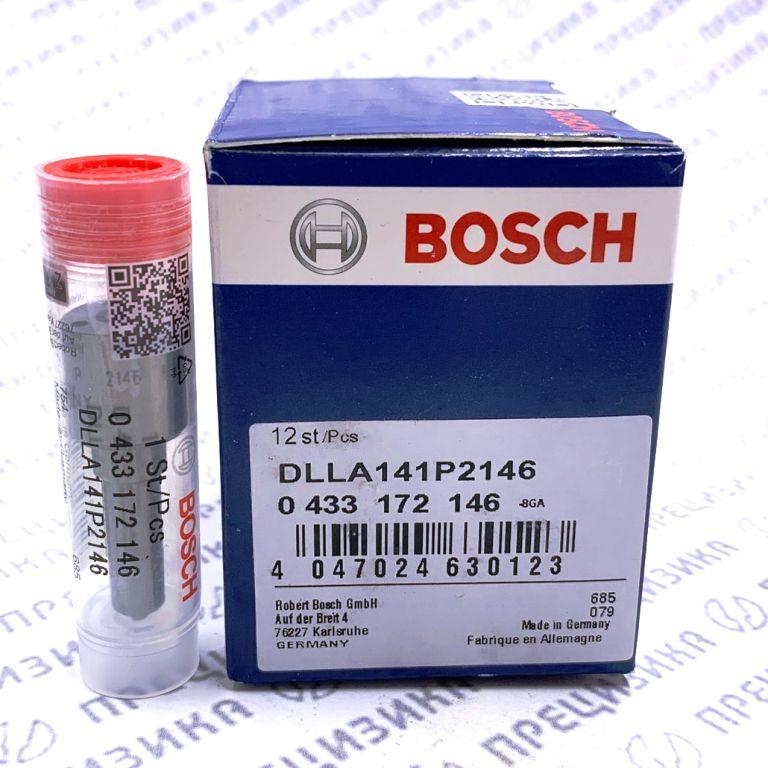

DLLA141P2146 Распылитель форсунки Bosch копия
Распылитель топливной форсунки Bosch 0 433 172 146 (DLLA 141 P 2146)
1. Описание и конструктивные особенности
Распылитель DLLA 141 P 2146 (артикул Bosch 0 433 172 146) является прецизионным сменным элементом гидравлической части дизельной форсунки аккумуляторной топливной системы Common Rail. Узел предназначен для профессионального восстановления рабочих характеристик форсунок в условиях специализированной мастерской.
- Тип конструкции корпуса: серия DLLA — длинный корпус, адаптированный под штифтовое управление запорной иглой. Применение удлинённой конструкции обусловлено компоновочными особенностями форсунок-носителей.
- Камера сгорания: бессажевое исполнение (sac-less, VCO — Valve Covered Orifice). Конструкция исключает наличие традиционной полости («мешка») под запорным конусом иглы, где после впрыска может задерживаться топливо. Такое решение напрямую сокращает объём остаточного топлива, снижая эмиссию несгоревших углеводородов и твердых частиц, и обеспечивает соответствие двигателя действующим экологическим нормам.
- Сопловой наконечник: 8 прецизионных отверстий, выполненных методом лазерной или электроэрозионной микропрошивки с высокими допусками по диаметру и позиционированию. Геометрия отверстий и угол их расположения формируют равномерный мелкодисперсный факел топлива, что улучшает гомогенизацию смеси и полноту сгорания во всем диапазоне нагрузок.
- Материалы: корпус распылителя изготовлен из высоколегированной термообработанной стали, обладающей повышенной устойчивостью к циклическим термомеханическим нагрузкам. Запорная игла и седло проходят прецизионную совместную притирку, гарантирующую гидравлическую герметичность при пиковых давлениях впрыска свыше 2000 бар.
- Способ управления: распылитель функционирует в составе форсунок с электромагнитным клапаном (соленоидного типа). Подъем запорной иглы осуществляется за счёт быстрого перепада давления в камере управления, инициируемого срабатыванием электромагнитного клапана.
2. Назначение
- Сменный ремонтный элемент для восстановления изношенных или гидравлически негерметичных дизельных форсунок Bosch и функциональных аналогов.
- Обеспечивает дозирование, распыление и распределение дизельного топлива в камере сгорания двигателя с параметрами, идентичными заводским.
- Устанавливается исключительно в процессе профессионального ремонта на специализированном диагностическом и сборочном оборудовании (стенд проверки форсунок, динамометрический инструмент).
3. Типоразмер, обозначение и технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка / тип Bosch | DLLA 141 P 2146 |
| Артикул Bosch | 0 433 172 146 (0433172146) |
| Тип системы впрыска | Common Rail (CR) |
| Конструктивное исполнение | Бессажевый (VCO / sac-less) |
| Угол конуса распыла | 141° |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий, мм | 0,15 |
| Серия корпуса | DLLA (длинный корпус, штифтовое управление) |
| Материал корпуса | Высоколегированная термообработанная сталь |
| Материал соплового наконечника | Износостойкий сплав, отверстия с лазерной обработкой |
| Оригинальный производитель | Robert Bosch GmbH (страна производства — КНР) |
4. Применимость
Распылитель применяется при ремонте перечисленных ниже форсунок. Точное соответствие конкретной модификации двигателя и топливной аппаратуры требует обязательной сверки с официальными каталогами по VIN-коду или номеру форсунки.
Применяемость в форсунках
| Бренд | Артикул форсунки | Кросс-номера / OEM |
|---|---|---|
| Bosch | 0 445 120 134 (0445120134) | 4947582 (Cummins), 5283275 (Foton) |
| Bosch | 0 445 120 297 (0445120297) | 5283275A7596, J5283275A7596 |
| Bosch | 0 445 120 455 (0445120455) | — |
Основные семейства двигателей
| Производитель | Модель двигателя | Примечание |
|---|---|---|
| Cummins | ISF 3.8 (Евро-3, Евро-4) | Основное назначение |
| Cummins | QSF 3.8 | Промышленная модификация |
| Cummins | CUM142, LDA 3.8L-Avalon | Отдельные серии для спецтехники |
| Cummins | QSB 4.5 / QSB 6.7 | Данные о применимости требуют верификации по каталогам; возможна совместимость для ограниченных партий |
Перечень техники (выборочно)
| Тип техники | Модели, в которых применяется двигатель Cummins ISF/QSF 3.8 |
|---|---|
| Грузовые автомобили и шасси | ГАЗ-3310 «Валдай»; ГАЗ-С41R11 / С41RВ3 «ГАЗон NEXT»; КАМАЗ-4308 / 4371 «Компас»; МАЗ-4371 «Зубрёнок»; Foton Aumark 3.8L |
| Автобусы | ПАЗ-3204 «Вектор»; ПАЗ-4234; ПАЗ-3237 «Лужок» |
| Фронтальные погрузчики | XCMG LW500KN; LiuGong CLG856; SDLG LG958L; SEM 650B; Lovol FL958F |
| Экскаваторы-погрузчики | JCB 3CX; JCB 4CX (комплектации с двигателем Cummins) |
| Дорожно-строительная техника | Асфальтоукладчики Vögele Super 1600-3i, Super 1800-3; Автогрейдеры XGMA; Катки Bomag BF 600P-3, BF 800C-2, Dynapac CG-серии |
| Телескопические погрузчики | Merlo P 34.7; JCB 540-170; Manitou 740 (Cummins) |
| Шарнирно-сочленённые самосвалы | Bell (отдельные модели); Aveling-Barford |
| Дробильные установки | Komatsu BR380JG |
Аналоги распылителя
Weifu (WFDLLA141P2146), Repard (11-290), XingMa, Nanyue, Liwei, Krauf, Rupax, Atc, BAT, Bascolin, Bodesh, CGA, Exovo, United Diesel, Green Power, ZentParts, O.E.M.
5. Правила подбора и замены
- Подбор: при заказе необходимо сверить номер демонтированной форсунки и визуально идентифицировать маркировку на старом распылителе. Несоответствие угла распыла, количества отверстий или гидравлического типа ведёт к нарушению рабочего процесса и повреждению двигателя.
- Замена: производится исключительно в условиях специализированной мастерской. Обязательные этапы:
- Очистка и дефектовка корпуса форсунки.
- Замена уплотнительных элементов, фильтра тонкой очистки и регулировочных шайб (ремкомплект подбирается по номеру форсунки).
- Момент затяжки распылителя – строго в соответствии с предписанием производителя форсунки.
- Проверка гидравлических параметров (давление открытия, производительность, герметичность, баланс подачи) на испытательном стенде Common Rail с последующей корректировкой кодировок (IMA-кода).
Прямая замена без стендовой регулировки и кодирования может привести к некорректной работе двигателя.
6. Производитель и качество
Оригинальный распылитель произведён компанией Robert Bosch GmbH на производственных мощностях в Китайской Народной Республике. Производственные линии сертифицированы по стандартам менеджмента качества Bosch, что гарантирует идентичность геометрических размеров, гидравлических характеристик и ресурса элементам, выпущенным на европейских заводах. Продукция соответствует международным отраслевым стандартам точности (допуски в пределах единиц микрон) и проходит многоступенчатый выходной контроль.
Информация о применимости базируется на данных из открытых каталогов и может варьироваться в зависимости от года выпуска техники. Рекомендуется сверка с официальной документацией производителя.
