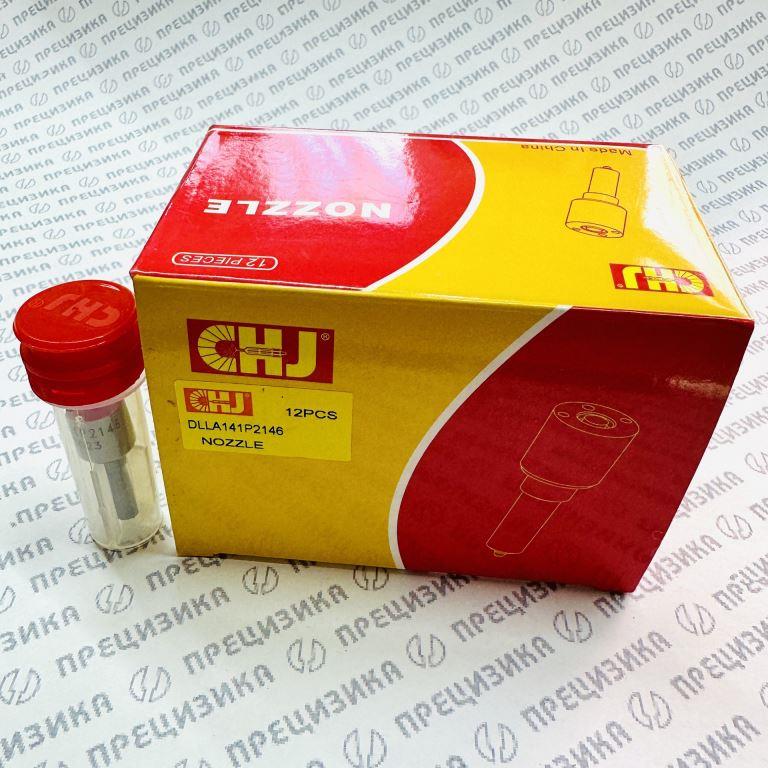

DLLA141P2146 Распылитель форсунки CHJ
Распылитель топливной форсунки 0433172146 (DLLA141P2146)
Артикул: DLLA141P2146
1. Описание и конструктивные особенности
Распылитель DLLA141P2146 (OEM-номер Bosch 0 433 172 146) является прецизионным сменным элементом дизельной форсунки аккумуляторной системы Common Rail с электромагнитным управлением.
Ключевые конструктивные особенности:
- Тип конструкции: бессажевый (VCO — Valve Covered Orifice). Топливоподающие отверстия перекрываются непосредственно запорной иглой в момент её посадки в седло. Отсутствие традиционной «мешочной» полости исключает паразитный объём остаточного топлива, что снижает эмиссию несгоревших углеводородов и сажеобразование.
- Геометрия распыла: многоструйная схема с 8 сопловыми отверстиями, выполненными методом прецизионной лазерной или электроэрозионной обработки. Конфигурация обеспечивает мелкодисперсный, равномерно распределённый по камере сгорания топливный факел.
- Исполнение: цельный корпус из высоколегированной стали, прошедшей термообработку. Прецизионная притирка пары «игла–седло» гарантирует герметичность при пиковых давлениях свыше 2000 бар в условиях циклических нагрузок.
- Серия DLLA: корпус удлинённого типа, диаметр направляющей части иглы — 4 мм.
2. Назначение
Изделие предназначено для замены изношенного или повреждённого распыливающего узла при профессиональном восстановлении дизельных форсунок.
Обеспечивает точное дозирование, мелкость распыла и требуемую структуру факела топлива в цилиндре дизельного двигателя. Восстанавливает параметры впрыска до значений, заданных производителем системы питания.
3. Типоразмер, обозначение, материалы и технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка / тип | DLLA 141 P 2146 |
| Оригинальный номер Bosch | 0 433 172 146 (0433172146) |
| Тип системы впрыска | Common Rail (электромагнитная форсунка) |
| Конструктивная серия | DLLA (длинный корпус, игла Ø4 мм) |
| Особенность конструкции | Бессажевая (VCO / sac-less) |
| Угол конуса распыла | 141° |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,15 мм |
| Материал корпуса | Высоколегированная сталь, термообработка |
| Материал наконечника | Износостойкий сплав, прецизионная лазерная обработка отверстий |
| Производитель оригинального компонента | Robert Bosch GmbH |
Прямые аналоги распылителя других изготовителей:
Weifu (WFDLLA141P2146), Repard (11-290), XingMa, Nanyue, Liwei, Krauf, Rupax, Atc, BAT, Bascolin, Bodesh, CGA, Exovo, United Diesel, Green Power, ZentParts, O.E.M.
4. Применимость
4.1. Ремонтируемые форсунки Bosch (кросс-номера)
| Модель форсунки Bosch | Кросс-номера Cummins / Foton | Основной двигатель |
|---|---|---|
| 0 445 120 134 | 5283275, 5283275A7596, J5283275A7596 | Cummins ISF 3.8 / QSF 3.8 |
| 0 445 120 297 | 4947582 | Cummins ISF 3.8 (Евро-4) |
| 0 445 120 455 | — | Cummins ISF 3.8 / ISF 2.8 |
4.2. Двигатели
Основное применение:
Cummins ISF 3.8, Cummins QSF 3.8 (включая серию LDA 3.8L-Avalon).
Ограниченное применение:
Cummins QSB 4.5, Cummins QSB 6.7, Cummins CUM142 (для отдельных производственных партий техники).
4.3. Техника, в которой применяются отремонтированные форсунки
| Категория | Модели |
|---|---|
| Грузовые автомобили и шасси | ГАЗ-3310 «Валдай»; ГАЗон NEXT (С41, С41R11, С41RB3); КАМАЗ Компас (4308, 4371); МАЗ-4371 «Зубрёнок»; Foton Aumark (3.8L); ERF EC-Series |
| Автобусы | ПАЗ-3204 «Вектор», ПАЗ-4234 «Луноход», ПАЗ-3237 «Лужок» |
| Фронтальные погрузчики | XCMG LW500KN, Lovol FL958F, Shantui SL50W, LiuGong CLG856, SEM 650B, JCB 456, SDLG LG958L, Komatsu WA320-6, WA380-6 |
| Экскаваторы и экскаваторы-погрузчики | Komatsu PC200-8, PC220-8, PC270-8 (гусеничные); Takeuchi TB1140, Yanmar VIO55; JCB 3CX, 4CX |
| Телескопические погрузчики | Merlo P 34.7, JCB 540-170, Manitou 740 |
| Дорожно-строительная техника | Автогрейдеры: Caterpillar 120K, Komatsu GD555-5, GD655-5, GD675-5, XGMA. Катки: Bomag BF 600P-3, BF 800C-2, Dynapac CG223HF, CG233HF, CG333HF. Асфальтоукладчики: Vögele Super 1600-3i, Super 1800-3, XCMG RP453L |
| Прочая техника | Шарнирно-сочленённые самосвалы Aveling-Barford, Bell; дробильная установка Komatsu BR380JG |
5. Правила подбора и замены
- Замена распылителя допустима исключительно в условиях специализированной мастерской, оснащённой стендом для диагностики и настройки форсунок Common Rail (DCI, EPS, Bosch EPS и аналоги).
- Перед установкой необходимо сверить маркировку на корпусе заменяемого распылителя с номером 0 433 172 146 (DLLA 141 P 2146). Несовпадение обозначений не допускается.
- Распылитель монтируется с соблюдением момента затяжки, предписанного ремонтной документацией на конкретную модель форсунки. Перетяжка или недотяжка ведут к деформации корпуса и выходу узла из строя.
- Замена обязательно сопровождается установкой новых медних уплотнительных колец и, при необходимости, уплотнительных элементов управляющего клапана.
- После сборки на стенде проверяются: давление открытия, величина и равномерность подачи по циклам, герметичность запорного конуса, обратный слив.
- Самостоятельная замена распылителя без последующей стендовой проверки не допускается, так как не гарантирует восстановления требуемых параметров впрыска.
6. О производителе и качестве продукции
CHINAHANJI POWER CO., LTD (бренд CHJ) — предприятие-производитель из Китая, специализирующееся на выпуске компонентов дизельной топливной аппаратуры. Производственная программа включает распылители форсунок, плунжерные пары, нагнетательные клапаны, ремонтные комплекты для систем Common Rail и классических рядных ТНВД.
Изготовитель позиционирует продукцию как экономичную замену оригинальным деталям для сегмента вторичного рынка (aftermarket). Контроль качества изделий CHJ включает проверку ключевых прецизионных параметров: соосности и диаметров отверстий, гидравлические испытания на герметичность и подвижность запорных пар. Сведения об используемых марках стали и финишных покрытиях предоставляются по запросу официальных дистрибьюторов. Применяемость каждого артикула верифицируется производителем по каталогам оригинальных номеров Bosch, Denso, Delphi.
