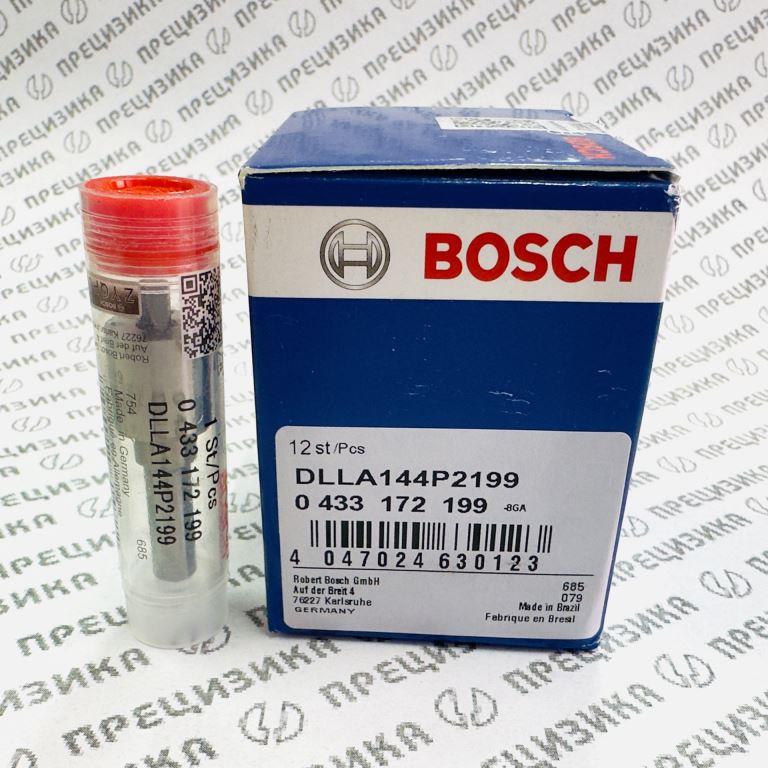

DLLA144P2199 Распылитель форсунки Bosch копия
Распылитель форсунки DLLA144P2199 (арт. 0 433 172 199)
Артикул: DLLA144P2199
Бренд: BOSCH
Производитель: Robert Bosch GmbH (производственная площадка — Китай)
1. Описание и конструктивные особенности
Распылитель DLLA144P2199 представляет собой сменный прецизионный элемент дизельной форсунки, используемый при ремонте топливной аппаратуры аккумуляторных систем Common Rail. Конструктивно изделие относится к классу бескамерных распылителей (sac-less). Отсутствие дополнительной камеры под иглой сводит к минимуму объём топлива, попадающего в цилиндр после завершения впрыска, что способствует снижению выбросов несгоревших углеводородов.
Ключевая особенность модели — 6-сопловое исполнение с удлинённым носком, обеспечивающее формирование топливного факела, согласованного с геометрией камеры сгорания конкретного семейства двигателей. Корпус и игла изготовлены из легированной инструментальной стали, прошедшей термическую обработку и прецизионное шлифование сопрягаемых поверхностей. Прецизионная пара «игла–корпус» обеспечивает герметичность запирающего конуса и равномерную цикловую подачу при рабочих давлениях. Распылитель поставляется в консервационной смазке и индивидуальной упаковке, исключающей механические повреждения и загрязнение прецизионных поверхностей до момента установки.
2. Назначение
Изделие предназначено исключительно для восстановления работоспособности дизельных форсунок в процессе их капитального ремонта. Установка нового распылителя взамен изношенного позволяет восстановить:
- гидравлическую плотность запирающего конуса;
- требуемые параметры давления начала впрыска;
- заданную форму и мелкость распыла топлива.
Применение компонента оправдано в условиях специализированных цехов по ремонту топливной аппаратуры, оснащённых стендами для проверки и настройки форсунок Common Rail (например, Bosch EPS). Самостоятельная замена распылителя без последующей проверки на стенде технически недопустима.
3. Типоразмер, обозначение, материал и технические характеристики
Маркировка DLLA144P2199 расшифровывается в соответствии со стандартом Bosch:
| Элемент | Значение | Описание |
|---|---|---|
| DLLA | Бескамерный распылитель, фиксация накидной гайкой | Игла прилегает непосредственно к седлу, дополнительная камера отсутствует |
| 144 | 144° | Угол конуса распыла |
| P | Удлинённый носок | Конструктивное исполнение, определяет длину выступающей части |
| 2199 | 2199 | Уникальный идентификатор серии |
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул Bosch | 0 433 172 199 (0433172199) |
| Тип системы впрыска | Common Rail (CR) |
| Тип форсунки | CRIN1-14-16 (применяется в сборе) |
| Количество сопловых отверстий | 6 |
| Диаметр сопловых отверстий | 0,22 мм |
| Угол конуса распыла | 144° |
| Материал корпуса и иглы | Легированная сталь с термообработкой |
| Масса нетто | ≈0,032 кг |
| Габаритные размеры (Д×Ш×В) | 17 × 17 × 66 мм |
Перекрёстные номера и OEM-артикулы
| Производитель / Категория | Артикул |
|---|---|
| Оригинал Bosch | DLLA144P2199, 0 433 172 199, 0433172199 |
| Cummins OEM | 3976631 (3 976 631), 4930485 (4 930 485), 4942359 (4 942 359), 5263304 (5 263 304) |
| Аналоги сторонних производителей | V0605P144 (LIWEI), ASLA144PV605, а также изделия под марками ERIKC, DICSCL PARCS, ORLTL, WEURADIC |
4. Применимость. Форсунки, двигатели, техника
Распылитель DLLA144P2199 устанавливается строго в одну модель форсунки. Использование в других модификациях (например, 0 445 120 070 или 0 445 120 270) технически неверно и приведёт к несоответствию параметров впрыска.
Базовая форсунка
| Производитель | Артикул форсунки |
|---|---|
| Bosch | 0 445 120 241 (0445120241) |
Совместимые двигатели
| Производитель | Модель двигателя | Примечание |
|---|---|---|
| Cummins | ISLe300-30 (и модификации) | Рядный 6-цилиндровый дизель, 8.9 л, Евро-3 |
| Cummins | ISLe310-30 | |
| Cummins | ISLe350-30 (и модификации) | |
| Cummins | ISLe350-40 |
Указанные в некоторых источниках модификации ISLe340, ISLe375 и ISLe380 не являются корректными заводскими обозначениями для моторов 8.9 л с данной топливной системой и в перечень совместимости не входят.
Техника, на которую устанавливались двигатели с форсункой 0 445 120 241
| Тип техники | Модели |
|---|---|
| Грузовые автомобили КАМАЗ | 43118, 44108, 6460, 65115, 65117, 6520, 65201, 6522, 65225 |
| Автобусы и пассажирская техника | Higer KLQ6118G/GL/GS, KLQ6129Q; King Long XMQ6127C; Yutong ZK6118HGA, ZK6119HA, ZK6129H, ZK6737D; Zhongtong LCK6125H, Creator LCK6125H; ЛИАЗ-621254; Shenlong SLK 6126 F1A; Sunlong SLK 6122 F2A; Huanghai DD6125K01; Shuchi YTK 6126B |
| Китайская коммерческая техника | Foton Auman ETX (BJ5257GMPJB-S); CAMC HN3310P38C3M, 3250P34, 69365; Dongfeng; BMC Professional 935 |
| Спецтехника и сельхозтехника | Отдельные модели тракторов и комбайнов New Holland с двигателями Cummins ISL |
5. Правила подбора и замены
- Идентификация. При подборе распылителя следует руководствоваться номером ремонтируемой форсунки, нанесённым на её корпус. Артикул форсунки должен строго соответствовать 0 445 120 241. Использование OEM-номеров двигателя (Cummins) допустимо только как вспомогательный признак.
- Условия замены. Замена распылителя выполняется в условиях мастерской, располагающей стендом для регулировки форсунок Common Rail (EPS 205 / EPS 815 и аналогами). Замена без последующей настройки и проверки гидроплотности, давления начала впрыска и обратной утечки не допускается.
- Процедура замены.
- Очистка посадочных поверхностей корпуса форсунки от нагара и механических загрязнений; промывка в ультразвуковой ванне.
- Замена уплотнительной прокладки (шайбы) под распылитель из ремонтного комплекта. Повторное использование шайбы недопустимо.
- Фиксация нового распылителя накидной гайкой с соблюдением момента затяжки, установленного регламентом Bosch для данного типоразмера (ориентировочно 50–60 Н·м, уточняется по документации на конкретную форсунку).
- Установка форсунки на стенд и выполнение полного цикла тестов: определение давления открытия, измерение обратной утечки, контроль гидравлической плотности и формы факела.
- Ввод в эксплуатацию. После ремонта форсунок требуется адаптация (коррекция кодов в блоке управления) согласно процедуре, принятой для двигателей Cummins. Невыполнение может привести к нестабильной работе и превышению норм дымности.
6. О производителе и качестве продукции
Robert Bosch GmbH — один из ведущих мировых разработчиков и поставщиков систем дизельного впрыска. Производство компонента 0 433 172 199 осуществляется на предприятии Bosch в Китае, сертифицированном в соответствии с международными стандартами IATF 16949. Технологический процесс включает финишную обработку прецизионной пары на оборудовании, идентичном тому, что применяется на заводах концерна в Европе.
Контроль качества предусматривает сплошную проверку гидравлических характеристик каждого распылителя на автоматизированных стендах. Отгружаемая продукция проходит консервацию и упаковку, обеспечивающие защиту от коррозии и механических повреждений в процессе хранения и транспортировки. Поставляемое изделие полностью соответствует спецификации Bosch и может использоваться при восстановлении форсунок до параметров, идентичных новым оригинальным узлам.
