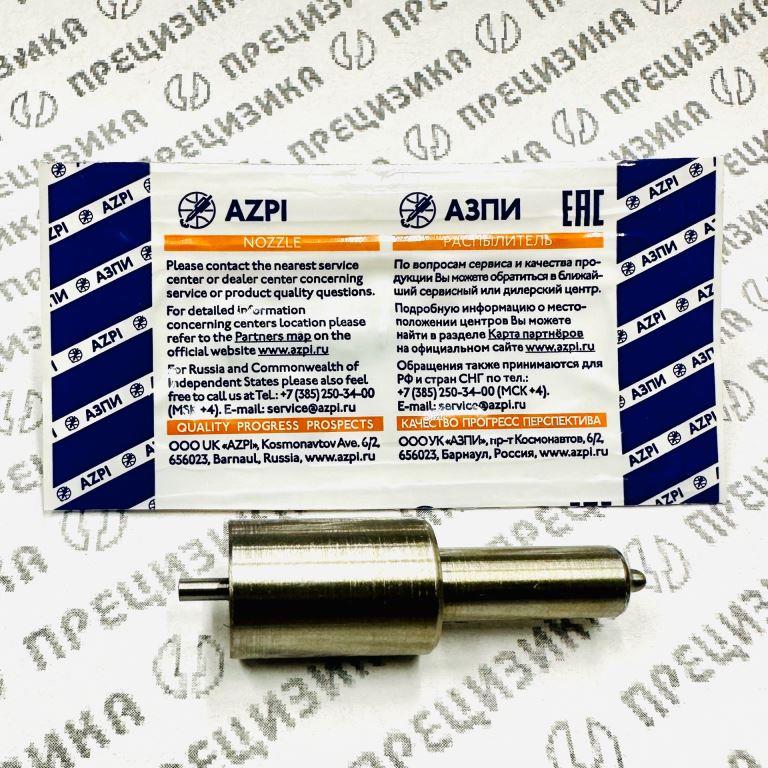

026.1112110 Распылитель форсунки. АЗПИ (4х0,34)
Распылитель форсунки ЯМЗ 236/238 (4 отв., Ø 0.34 мм) — 26.1112110-01 / 33.1112110-220
Артикул: 026.1112110
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия)
1. Описание и конструктивные особенности
Распылитель 026.1112110 является сменным элементом дизельной форсунки закрытого типа. Деталь отвечает за формирование топливного факела, дозирование цикловой подачи и герметизацию камеры сгорания в момент между впрысками. Изделие относится к классу прецизионных пар, что подразумевает селективную сборку корпуса и иглы с микронными допусками.
Конструктивные особенности:
- Тип конструкции: Закрытый, многодырчатый (бесштифтовой).
- Принцип работы: Впрыск топлива начинается только при достижении порогового давления, создаваемого пружиной форсунки. Игла поднимается, открывая доступ топлива к сопловым отверстиям.
- Носик распылителя: Оснащен четырьмя прецизионными сопловыми отверстиями, расположенными под определенным углом для оптимального смесеобразования в полусферических камерах сгорания поршней двигателей ЯМЗ.
- Запорный конус: Игла имеет уплотнительный конус, обеспечивающий надежную отсечку подачи топлива и предотвращающий подтекание (образование «мокрого носика»).
- Материал изготовления: Корпус и игла выполнены из легированной стали, прошедшей термическую обработку (цементация и закалка) для обеспечения высокой твердости и износостойкости рабочих поверхностей.
2. Назначение
Изделие предназначено для комплектации механических дизельных форсунок, устанавливаемых на двигатели Ярославского моторного завода серий ЯМЗ-236 (V6) и ЯМЗ-238 (V8), а также их многочисленные модификации. Основная функция — преобразование потока топлива под высоким давлением в мелкодисперсный факел, соответствующий геометрии камеры сгорания.
3. Аналоги, Кросс-номера и альтернативные обозначения
В каталогах запчастей данная деталь может встречаться под следующими обозначениями. Все перечисленные артикулы являются техническими эквивалентами (взаимозаменяемыми) при условии соответствия типу форсунки.
| Тип номера | Обозначение / Артикул |
|---|---|
| Основной OEM номер | 26.1112110-01 |
| Альтернативный OEM | 33.1112110-220 |
| Заводской (АЗПИ) | 026.1112110 |
| Устаревший/Конструкторский | 26.1112110Н, 26-01 |
| Аналог (КД ЯМЗ) | 236-1112110-Б2 |
| Аналог (модиф.) | 39.1112110-26 |
Типоразмер и обозначение
- Типоразмер: Стандарт ЯМЗ (направляющая 6 мм).
- Резьба на корпусе: Соответствует стандарту форсунок ЯМЗ старого и нового образца.
4. Материал и технические характеристики
Материал
- Корпус: Сталь легированная (типа 18Х2Н4ВА или аналоги).
- Игла: Сталь быстрорежущая или легированная инструментальная.
- Покрытие: Рабочие поверхности обработаны методом прецизионного шлифования и притирки (без дополнительного гальванического покрытия, влияющего на зазор).
Технические параметры
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый |
| Количество сопловых отверстий | 4 шт. |
| Номинальный диаметр отверстия | 0,34 мм |
| Угол конуса распыла | 154° (градуса) |
| Эффективное проходное сечение (µf) | 0,240 – 0,260 мм² |
| Диаметр направляющей (хвостовика) | 6 мм |
| Диаметр посадочного конуса | Соответствует стандарту ЯМЗ |
| Давление начала впрыска (в сборе с форсункой) | ~ 210–220 кгс/см² (настройка определяется регулировкой форсунки) |
5. Применимость
Распылитель устанавливается в механические форсунки ЯМЗ как старого, так и нового образца. При подборе необходимо учитывать конструкцию конкретной форсунки.
Совместимые модели форсунок (OEM)
| Тип форсунки | Номера (OEM) |
|---|---|
| Старого образца | 26.1112010-03, 26.1112010-04 (также старые обозначения 26111201003, 26111201004) |
| Нового образца | 26.1112010-11, 26.1112010-13 (также новые обозначения 26111201011, 26111201013) |
Таблица применимости двигателей и техники
| Форсунки | Двигатели (Модификации) | Техника (Примеры) |
|---|---|---|
| 26.1112010-03/04, 26.1112010-11/13 | ЯМЗ-236: А, А-1, А-4, Г, Г-1, Г-3, Г-6, ДК, ДК-2, ДК-5, ДК-7, ДК-8, ДК-9, М2, М2-1, М2-2, М2-4, М2-7, М2-15, М2-19, М2-26, М2-28, М2-29, М2-31, М2-32, М2-33, М2-35 | Грузовые: МАЗ (500, 504, 5335, 5551 и др.), Урал (4320, 5557 и др.), ЗИЛ (534330, 541730). С/х: Тракторы МТЗ (модиф.), Комбайны (Дон, Енисей), КСК-100. |
| 26.1112010-03/04, 26.1112010-11/13 | ЯМЗ-238: АК, АК-2, АК-4, АМ, АМ2-1, АМ2-2, АМ2-3, ГМ, ГМ2, ГМ2-2, ГМ2-3, ИМ, ИМ2, КМ2, КМ2-3, М2, М2-2, М2-4, М2-10, М2-11, М2-30, НД, НД4, НД4-1, НД4-4 | Грузовые: МАЗ (54331, 64229, 5337), КрАЗ (255, 6510, 6444). Спецтехника: Экскаваторы (ЭО-5124, ЭО-4225), Катки (ДУ-84, ДУ-101), Бульдозеры (Б10, ЧЕТРА). Тракторы: К-700А, К-744. Ж/Д техника: Путевые машины (ВПРС-500, Р-2000). |
6. Правила подбора и замены
Подбор и замена распылителя требуют соблюдения технических норм ввиду высоких требований к точности сопряжения.
- Идентификация по маркировке: На корпусе распылителя нанесена маркировка (например,
33.1112110-220или026). Необходимо сверить её с каталожным номером. Установка распылителя с другим эффективным сечением (например, от двигателя другой мощности) может привести к падению мощности, дымности или перегреву двигателя. - Различие поколений форсунок: Распылитель 026.1112110 подходит как на форсунки старого образца (с длинным штуцером, часто с гайкой под ключ 27), так и нового образца (с коротким штуцером, гайка под ключ 22), так как посадочное место и резьба гайки распылителя унифицированы для данной линейки, но перед установкой необходимо убедиться в целостности уплотнительного торца.
- Проверка состояния: Перед установкой новый распылитель необходимо расконсервировать (промыть в чистом дизельном топливе) для удаления защитной смазки. Запрещается использовать ветошь с ворсом.
- Установка: Монтаж производится на чистую форсунку. Момент затяжки гайки распылителя должен соответствовать техническим требованиям (чрезмерная затяжка ведет к деформации корпуса и зависанию иглы, слабая — к прорыву газов).
- Замена комплектом: Рекомендуется заменять распылители на всех цилиндрах двигателя одновременно (комплектом) для обеспечения равномерности работы и одинакового давления впрыска в цилиндрах.
- Регулировка: После замены распылителей обязательна регулировка форсунок на стенде для выставления давления начала впрыска и контроля качества распыла (отсутствие струй, сплошной туман, ровный «шелест»).
7. О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — специализированное российское предприятие, расположенное в г. Барнаул. Завод является одним из основных поставщиков топливной аппаратуры для дизельных двигателей на конвейеры и вторичный рынок.
Ключевые аспекты качества
- Специализация: АЗПИ исторически фокусируется на выпуске распылителей, форсунок и плунжерных пар. Узкая специализация определяет высокий уровень оснащения производства (прецизионные станки, автоматы селективной сборки).
- Контроль качества: Производственный процесс включает 100% контроль гидроплотности и пропускной способности. Распылители проходят обкатку на специальных стендах.
- Материалы: При производстве используются стали, строго соответствующие конструкторской документации ЯМЗ, что гарантирует стабильный ресурс работы.
- Соответствие: Продукция сертифицирована и соответствует требованиям ГОСТ и ТУ, действующих на территории РФ. Изделия АЗПИ поставляются на сборочные конвейеры (включая ПАО «Автодизель» ЯМЗ) и выпускаются в фирменной упаковке с защитой от подделок.
