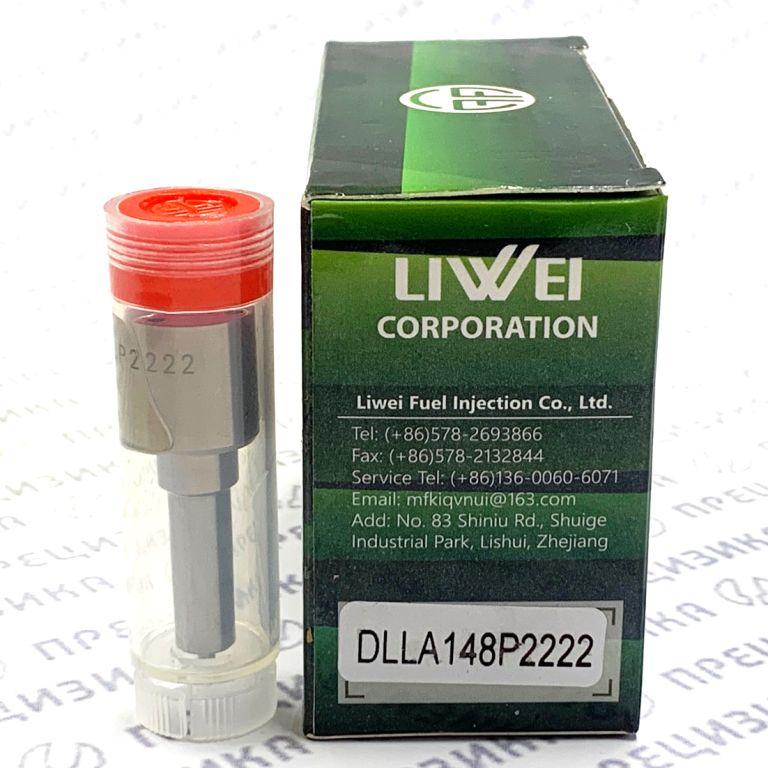

DLLA148P2222 Распылитель форсунки Liwei
Распылитель DLLA148P2222 (0433172222)
Артикул: DLLA148P2222
1. Описание и конструктивные особенности
Распылитель DLLA148P2222 (OEM-номер Bosch 0 433 172 222) — прецизионный сменный элемент электрогидравлической дизельной форсунки системы Common Rail. Деталь обеспечивает финишное распыление топлива в камере сгорания. Конструктивно состоит из стального корпуса и запорной иглы с прецизионной посадкой. Тип сопряжения иглы с корпусом — прессовый (Press‑fit), что обозначено литерой «P» в маркировке и гарантирует герметичность при давлениях до 2000 бар. В корпусе выполнено восемь точно калиброванных распыляющих отверстий, формирующих мелкодисперсный топливный факел с заданной геометрией, необходимой для эффективного смесеобразования и полного сгорания.
2. Назначение
Распылитель DLLA148P2222 предназначен исключительно для профессионального ремонта и восстановления топливных форсунок. Его задача — замена изношенного или повреждённого элемента, утратившего штатные характеристики вследствие эрозии сопловых отверстий, механического износа иглы либо загрязнения топливной системы. Установка и настройка выполняются только на специализированном стенде для проверки и регулировки форсунок Common Rail. Самостоятельная замена без стендовой калибровки не допускается.
3. Типоразмер и обозначение, материал и технические характеристики
Маркировка DLLA148P2222 сформирована по классификатору Bosch и содержит ключевые конструктивные параметры.
Таблица 1 — Расшифровка маркировки
| Символ/код | Значение |
|---|---|
| D | Распылитель (Düse) |
| LL | Дырчатый (Loch), удлинённой конструкции (Lange) |
| A | Типоразмер посадочного места и стандартное обозначение |
| 148 | Номинальный угол конуса распыла топливного факела, 148° |
| P | Диаметр иглы 4 мм, посадка прессовая (Press‑fit) |
| 2222 | Технологический код, определяющий параметры сопловых отверстий |
Таблица 2 — Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | CR Nozzle DLLA |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий, мм | 0,196 |
| Угол конуса распыла | 148° |
| Диаметр иглы, мм | 4 (типоразмер P) |
| Габаритные размеры (Д × Ш × В), мм | ~17 × 17 × 66 |
| Материал корпуса и иглы | Высоколегированная сталь со специальной термообработкой |
| Максимальное рабочее давление, бар | до 2000 |
4. Применимость
Распылитель является составной частью форсунки и не может монтироваться непосредственно в двигатель.
4.1. Применимость к форсункам
Установка распылителя DLLA148P2222 возможна строго в корпус форсунки Bosch 0 445 120 266 (0445120266). Иные форсунки (например, 0445120127, 0445120343) имеют отличные заводские распылители и не являются объектом прямой совместимости без подтверждения официальными каталогами.
Таблица 3 — Базовые форсунки для установки
| Производитель | Артикул форсунки | OEM‑номер (Bosch) | Номера производителя техники |
|---|---|---|---|
| Bosch | 0445120266 | 0 445 120 266 | 612630090012, 612640090001 |
При капитальном ремонте форсунок 0445120266 может применяться ремонтный комплект уплотнений F00RJ03513, включающий данный распылитель.
4.2. Применимость к двигателям
Форсунки 0445120266 с распылителем DLLA148P2222 штатно установлены на дизелях Weichai Power, соответствующих экологическим нормам Евро‑3, Евро‑4, Евро‑5.
Таблица 4 — Двигатели Weichai с подтверждённой применимостью
| Семейство | Модификации |
|---|---|
| WP12 | WP12.336, WP12.375, WP12.400, WP12.420, WP12.430, WP12.460, WP12.480 |
| WP13 | WP13.480, WP13.500, WP13.530, WP13.550 |
Двигатели серии WP10, как правило, комплектуются иными форсунками и не входят в перечень совместимых для данного распылителя без дополнительной верификации.
4.3. Применимость к технике
Таблица 5 — Категории и модели техники
| Категория | Примеры моделей |
|---|---|
| Магистральные тягачи | SHACMAN X3000, X6000, F3000, M3000, SX4255; Sinotruk HOWO A7, T7; FAW J6, J7, Oryx; Dongfeng Tianlong KX; Beiben V3; CAMC; Foton; МАЗ‑6430, 6312 |
| Самосвалы и шасси | SHACMAN SX3315, SX32586V385; HOWO ZZ3257, ZZ3317; XCMG XGA3310D5WE; МАЗ‑6501, 643228; МЗКТ‑65157 |
| Автобусы | Yutong ZK6128, ZK6140; King Long XMQ6129, XMQ6140; Higer A90, V91; Zhongtong LCK6128, LCK6140; Sunlong SLK6128 |
| Спецтехника | Автокраны XCMG QY50, Zoomlion ZTC250, Lovol FTC85X6; погрузчики XCMG LW500KV, LiuGong CLG856; бульдозеры Shantui SD16, SD22 |
| Дорожно‑строительная | Катки XCMG XS203, XLZ2103E; карьерные самосвалы XCMG, YZT |
| Сельскохозяйственная | Модернизированные тракторы «Кировец» К‑700, мощные комбайны с двигателями WP12 |
4.4. Справочная информация по номерам для заказа
Таблица 6 — OEM‑номера и аналоги распылителя
| Производитель / Бренд | Артикул |
|---|---|
| Bosch (OEM) | 0 433 172 222, 0433172222 |
| LIWEI | LWDLLA148P2222 |
| Green Power | GPDLLA148P2222 |
| KINGSTAR | KSDLLA148P2222 |
| Haulex | HX100029A |
| Repard | 11‑260 |
| CHJ | DLLA148P2222 CHJ |
5. Правила подбора и замены
- Подбор осуществляется строго по маркировке на корпусе заменяемого распылителя и каталожному номеру форсунки. Номер форсунки должен быть 0445120266 (0 445 120 266) либо документально подтверждён как совместимый.
- Запрещается использовать распылитель в форсунках, не указанных производителем. Несовпадение угла распыла, количества и диаметра отверстий, типа посадки иглы ведёт к нарушению работы двигателя и выходу топливной аппаратуры из строя.
- Замена производится в условиях специализированного цеха, оснащённого стендом проверки форсунок Common Rail. После установки выполняются: регулировка давления открытия (если предусмотрено конструкцией), проверка герметичности, измерение производительности и оценка качества распыла.
- При сборке используются новые уплотнительные комплекты (оригинальные или рекомендованные), строго соблюдаются моменты затяжки резьбовых соединений.
- Необходима абсолютная чистота: попадание абразивных частиц размером более 2‑3 мкм на прецизионные поверхности приводит к немедленному задиру и отказу.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. (бренд LIWEI) — китайское предприятие, специализирующееся на выпуске компонентов дизельной топливной аппаратуры: распылителей, плунжерных пар, клапанов и ремкомплектов. Производственные мощности ориентированы на изготовление деталей, соответствующих международным спецификациям. Заявляется применение легированных сталей с термообработкой по стандартам, сопоставимым с OEM, и многоуровневый контроль геометрических параметров на координатно‑измерительном оборудовании. Продукция LIWEI поставляется как компонент для ремонта и восстановления форсунок, выступая альтернативой оригинальным запчастям Bosch. Соответствие заявленных параметров (угол распыла, гидроплотность, пропускная способность) контролируется заводскими методиками, однако окончательная верификация характеристик распылителя осуществляется при стендовой настройке форсунки на профильном оборудовании.
