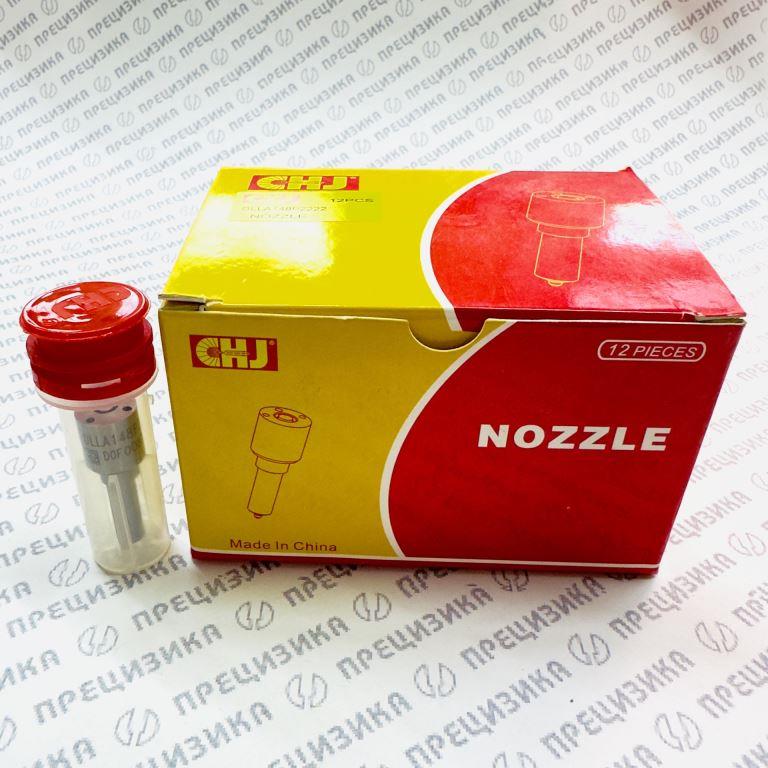

Распылитель форсунки DLLA148P2222 (0433172222)

1. Описание и конструктивные особенности

Распылитель DLLA148P2222 (соответствует оригинальному номеру Bosch 0 433 172 222) представляет собой прецизионный сменный элемент электрогидравлической форсунки аккумуляторной топливной системы Common Rail. Деталь отвечает за окончательное формирование и распределение топливного факела в камере сгорания дизельного двигателя.

Конструктивно изделие состоит из стального корпуса и высокоточно подогнанной запорной иглы. Посадка иглы — прессовая (Press-fit), что зашифровано литерой «P» в обозначении. Такое исполнение гарантирует сохранение герметичности и стабильности цикловых подач при давлениях впрыска, характерных для систем Common Rail. Корпус оснащён восемью калиброванными распыляющими отверстиями, геометрия и взаимное расположение которых обеспечивают заданный угол конуса распыла и мелкодисперсную структуру топливного факела.

2. Назначение

Распылитель предназначен исключительно для профессионального ремонта и восстановления рабочих параметров дизельных форсунок. Его замена требуется при естественном эрозионном износе сопловых отверстий, зависании или механическом повреждении иглы, а также при снижении качества распыла, вызванного попаданием абразивных частиц или смолистых отложений.

Установка и последующая настройка форсунки с новым распылителем должны проводиться только в условиях специализированной мастерской на стендах для диагностики и регулировки форсунок Common Rail (например, Bosch EPS). Прямая установка на двигатель без контроля цикловых подач и обратного слива не допускается.

3. Типоразмер и обозначение, материал и технические характеристики

Маркировка DLLA148P2222 построена по номенклатуре Bosch и содержит основные конструктивные признаки:

Материал и основные характеристики:

4. Применимость

Распылитель DLLA148P2222 является сменной деталью форсунки. Применение возможно только в составе отремонтированной и отрегулированной форсунки. Информация о совместимости обобщена в таблицах ниже.

4.1. Применимость по форсункам

Основной моделью, для которой штатно предназначен данный распылитель, является форсунка Bosch 0 445 120 266 (0445120266). Кроме того, по данным каталогов запасных частей, конструктивно идентичный распылитель может использоваться при ремонте ряда других форсунок Bosch при условии полного соответствия посадочных размеров и гидравлических характеристик. Окончательное решение о применимости принимается после сверки с актуальной технической документацией на конкретную форсунку.

4.2. Применимость по двигателям

Дизельные двигатели, на которые устанавливались форсунки, комплектуемые распылителем DLLA148P2222.

4.3. Применимость по технике

Техника, оснащаемая указанными силовыми агрегатами.

4.4. Перечень номеров и аналогов для заказа

Важно: при заказе только распылителя может потребоваться дополнительная замена уплотнительных элементов форсунки. Ремонтный комплект, включающий данный распылитель, имеет номер F00RJ03513.

5. Правила подбора и замены

1. Идентификация: перед заказом следует демонтировать старый распылитель и считать его маркировку. Сравнить нанесённый код с обозначением DLLA148P2222, убедиться в совпадении угла распыла (148°), типоразмера «P» и количества отверстий (8).
2. Проверка совместимости: сверить модель форсунки и двигателя с перечнем применимости. Установка распылителя в форсунку, не предусмотренную для данного типоразмера, может привести к выходу из строя как самой форсунки, так и двигателя.
3. Замена и регулировка: работы выполняются только на чистом сборочном месте. Посадка прессовая, поэтому демонтаж и монтаж иглы требуют специальной оснастки. Запрещается прилагать ударные нагрузки к игле и корпусу.
4. Стендовая настройка: после сборки форсунка в обязательном порядке устанавливается на стенд проверки форсунок Common Rail. Выполняется контроль и, при необходимости, корректировка следующих параметров:
   • цикловая подача на режимах холостого хода, полной нагрузки и предварительного впрыска;
   • величина обратного слива (перепуска);
   • герметичность по запирающему конусу и по посадке иглы при максимальном давлении.
   Только после подтверждения соответствия всех параметров техническим условиям форсунка может быть допущена к эксплуатации.

6. О производителе, качестве продукции

CHINAHANJI POWER CO., LTD (бренд CHJ) — китайское предприятие, специализирующееся на разработке и изготовлении компонентов дизельной топливной аппаратуры: распылителей, клапанных узлов, ремонтных комплектов для форсунок систем Common Rail и рядных ТНВД.

Продукция CHJ производится на оборудовании с числовым программным управлением с применением многоступенчатого автоматического контроля геометрических параметров. Материалы и технологические процессы направлены на обеспечение совместимости с оригинальными узлами Bosch. Изделия данной торговой марки позиционируются как заменители, соответствующие требованиям по точности дозирования и ресурсу в условиях применения на коммерческой технике, эксплуатируемой в странах СНГ и Юго-Восточной Азии. Качество подтверждается внутризаводскими испытаниями и выборочным контролем партий на стендовом оборудовании.
