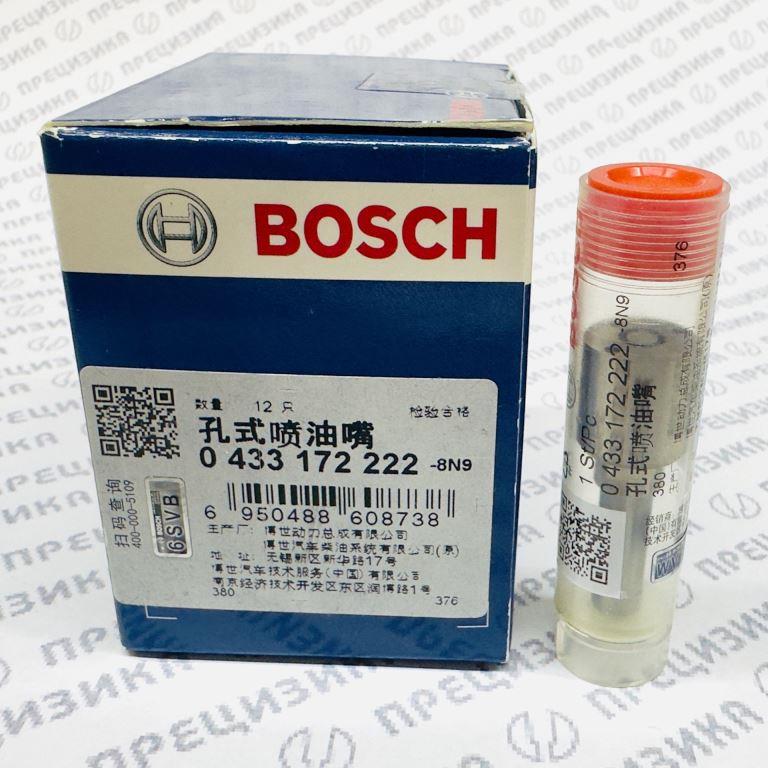

DLLA148P2222 Распылитель форсунки Bosch оригинал
Распылитель форсунки DLLA148P2222 (0433172222)
Артикул: DLLA148P2222
1. Описание и конструктивные особенности
Распылитель DLLA148P2222 (OEM-номер Bosch: 0 433 172 222) представляет собой прецизионный сменный элемент электрогидравлической форсунки дизельной топливной системы типа Common Rail. Компонент обеспечивает финальную стадию топливоподачи — дозированный впрыск распыленного топлива в камеру сгорания.
Конструкция включает корпус и подвижную запорную иглу, сопрягаемые с микронной точностью. Литера «P» в маркировке указывает на прессовую посадку иглы (Press-fit) диаметром 4 мм. Такая конструкция сохраняет герметичность и стабильность дозирования в условиях циклических нагрузок и давлений, характерных для аккумуляторных систем впрыска. Для формирования топливного факела, оптимизированного под геометрию камеры сгорания конкретных двигателей, в корпусе выполнено восемь калиброванных распыляющих отверстий.
Таблица 1. Расшифровка маркировки DLLA148P2222
| Символ | Значение | Описание |
|---|---|---|
| D | Düse | Распылитель |
| LL | Loch, Lange | Дырчатый, удлиненной конструкции |
| A | - | Стандартное обозначение типоразмера посадочного места и угла конуса |
| 148 | 148° | Номинальный угол конуса распыла топливного факела |
| P | Press-fit | Типоразмер иглы (диаметр 4 мм) и тип посадки (прессовая) |
| 2222 | Технологический код | Определяет конфигурацию, количество и размеры сопловых отверстий |
2. Назначение
Изделие предназначено для использования в качестве сменной детали при профессиональном ремонте и восстановлении топливных форсунок. Замене подлежит компонент, выработавший ресурс вследствие естественного эрозионного износа сопловых отверстий, кавитационного разрушения, механических повреждений или загрязнения топливной аппаратуры. Критически важной является установка и последующая настройка форсунки с новым распылителем исключительно на специализированном стенде для диагностики и регулировки форсунок Common Rail.
3. Типоразмер, обозначение, материал и технические характеристики
Таблица 2. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | CR Nozzle DLLA |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,196 мм |
| Угол конуса распыла | 148° |
| Диаметр иглы (типоразмер "P") | 4 мм |
| Габариты (Д × Ш × В) | ~17 × 17 × 66 мм |
| Материал | Высоколегированная сталь со специальной термообработкой |
Материал корпуса и иглы — высококачественная легированная сталь, прошедшая термическую обработку для обеспечения твердости, износостойкости и сохранения геометрической стабильности прецизионных сопрягаемых поверхностей при рабочих давлениях до 1600-2000 бар.
4. Применимость
Распылитель является компонентом форсунки и не может быть установлен непосредственно в двигатель.
4.1. Применяемость по форсункам
Основной и достоверно подтвержденной является установка распылителя DLLA148P2222 в корпус топливной форсунки Bosch 0445120266 (0 445 120 266). При капитальном ремонте данной форсунки может применяться ремонтный комплект уплотнений, например, F00RJ03513, в состав которого входит данный распылитель.
4.2. Применяемость по двигателям
Форсунки Bosch 0445120266, укомплектованные данным распылителем, устанавливаются на дизельные двигатели производства Weichai Power, соответствующие экологическим стандартам Евро-3, Евро-4 и Евро-5.
Таблица 3. Применяемость по двигателям Weichai
| Семейство | Модификации |
|---|---|
| WP10 | WP10 |
| WP12 | WP12.336, WP12.375, WP12.400, WP12.420, WP12.430, WP12.440, WP12.460, WP12.480, WP12CD290E200, WP12CD317E201, WP12N |
| WP13 | WP13.480, WP13.500, WP13.530, WP13.550, WP13G530E310 |
4.3. Применяемость по технике
Двигатели Weichai с данными форсунками применяются в широком спектре коммерческого транспорта и спецтехники.
Таблица 4. Применяемость по видам и моделям техники
| Категория техники | Бренд | Модели |
|---|---|---|
| Магистральные тягачи и грузовики | SHACMAN / Shaanxi | X3000, X6000, F3000, M3000, SX32586V385, SX3315, SX4255 (включая SX4255NT324), SX4256NT324, SX42584V324 |
| Sinotruk (HOWO) | A7, T7, ZZ3257, ZZ3317 | |
| FAW | J6, J7, Oryx, CA4180, CA4258P2K2T1EA81 | |
| Dongfeng | Tianlong KX | |
| Beiben | V3, 2534S | |
| Другие | CAMC, Foton, МАЗ (6312, 6430, 643028, 643228, 6501, 650128), МЗКТ-65157 | |
| Автобусы | Yutong | ZK6128, ZK6140 |
| King Long | XMQ6129, XMQ6140 | |
| Higer | A90, V91 | |
| Zhongtong | LCK6128, LCK6140 | |
| Sunlong | SLK6128 | |
| Специальная и дорожно-строительная техника | XCMG | Автокраны QY50 (и серии 80-130 т), погрузчики LW500KV, катки XS203, автогрейдеры XLZ2103E, бульдозеры XLZ250, карьерные самосвалы XGA3310D5WE |
| Zoomlion | Автокраны ZTC250 | |
| LiuGong | Погрузчики CLG856 | |
| Shantui | Бульдозеры SD16, SD22 | |
| Sany | Серия SYZ | |
| Lovol, YZT | Автокраны FTC85X6, карьерные самосвалы YZT3865 | |
| Сельскохозяйственная техника | - | Мощные колесные тракторы (в т.ч. модернизированный Кировец К-700), зерноуборочные комбайны |
5. Правила подбора и замены
Подбор осуществляется строго по OEM-номеру Bosch 0 433 172 222 или типоразмеру DLLA148P2222. Визуальная идентификация должна подтверждаться проверкой маркировки на корпусе детали.
Замена распылителя выполняется в условиях специализированного цеха по ремонту топливной аппаратуры. Процесс включает дефектовку корпусных деталей форсунки, ультразвуковую очистку, замену уплотнительных элементов, установку нового распылителя и обязательную проверку и калибровку форсунки на диагностическом стенде с имитацией рабочих давлений. Установка на двигатель без стендовой проверки не допускается, так как ведет к нестабильной работе, повышенному расходу топлива и риску повреждения поршневой группы.
6. О производителе и качестве продукции
Бренд: BOSCH. Изготовитель: Robert Bosch GmbH. Производственная площадка: Китай.
Продукция, выпускаемая на заводах Bosch в Китае, производится под контролем головной компании в соответствии с едиными глобальными стандартами качества и конструкторской документацией. Качество прецизионных деталей обеспечивается многоступенчатой системой контроля, включающей лазерную обработку сопловых отверстий и автоматизированную проверку гидроплотности и подвижности иглы. Производство в Китае ориентировано на оптимизацию логистических и производственных издержек без изменения технических характеристик и ресурса изделия относительно стандартов Bosch.
Справочный перечень номеров для заказа и аналогов
OEM и внутренние коды: 0 433 172 222, 0433172222
Типоразмер Bosch: DLLA148P2222
Аналоги: LWDLLA148P2222 (LIWEI), GPDLLA148Р2222 (Green Power), KSDLLA148P2222 (KINGSTAR), HX100029A (Haulex), 11-260 (Repard), DLLA148P2222 CHJ (CHJ), HX-100006
