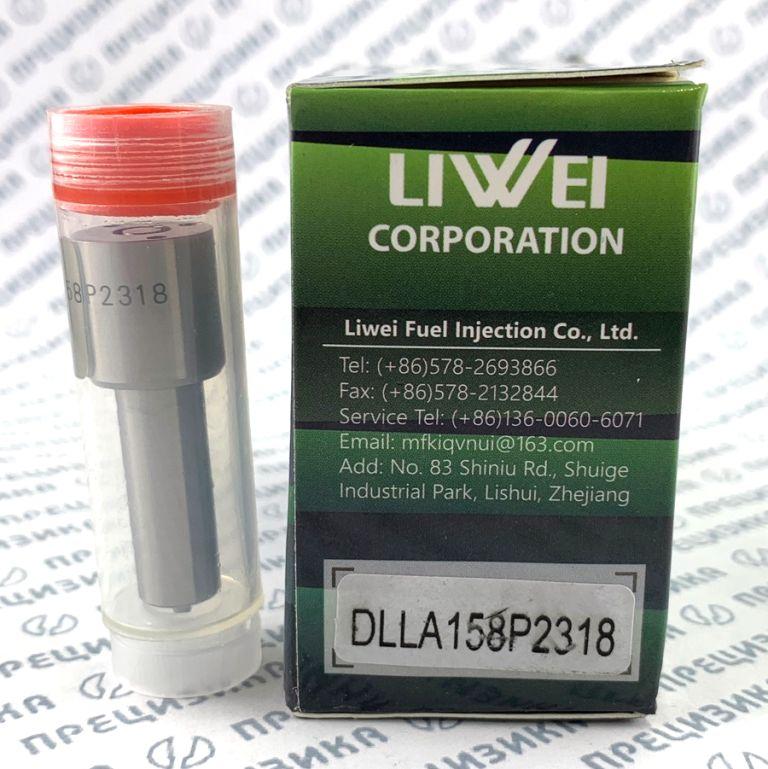

DLLA158P2318 Распылитель форсунки Liwei
Распылитель 0433172318 / DLLA158P2318 — техническое описание
1. Описание, конструктивные особенности
Распылитель DLLA158P2318 (артикул 0 433 172 318, без пробелов — 0433172318) представляет собой прецизионный сменный элемент дизельной форсунки системы Common Rail. Изделие предназначено для дозированной подачи и мелкодисперсного распыления топлива под высоким давлением в камере сгорания дизельного двигателя.
Расшифровка обозначения DLLA158P2318
| Символ | Значение |
|---|---|
| D | Düse (нем. «сопло, распылитель») |
| L | Loch (нем. «отверстие») — дырчатый (многоструйный) тип |
| L | lang (нем. «длинный») — удлинённая форма корпуса |
| A | тип фиксации в корпусе форсунки — штырьками (завальцовка) |
| 158 | угол конуса распыла топлива, градусы |
| P | диаметр запорной иглы, 4 мм (стандарт Bosch) |
| 2318 | заводской код модификации (калибровка отверстий и другие параметры) |
Основные конструктивные параметры
| Параметр | Значение |
|---|---|
| Тип распылителя | Дырчатый, удлинённый, фиксация штырьками |
| Угол конуса распыла | 158° |
| Диаметр запорной иглы | 4 мм (тип P) |
| Количество сопловых отверстий | 8 |
| Диаметр каждого отверстия | 0,196 мм |
| Рабочее давление в системе | до 2000 бар (в составе форсунки Common Rail) |
| Материал корпуса и иглы | Высоколегированная инструментальная сталь с азотированием |
| Твёрдость рабочих поверхностей | 58–62 HRC |
| Зазор в прецизионной паре | 1–3 мкм |
| Температурный диапазон эксплуатации | от -40 °C до +150 °C (в зоне распылителя возможно выше) |
Конструкция изделия обеспечивает стабильность геометрии при циклических нагрузках и термических воздействиях, что определяет длительный ресурс и точность впрыска.
2. Назначение
Распылитель DLLA158P2318 применяется в качестве сменного (ремонтного) элемента для восстановления работоспособности дизельных форсунок Bosch CRIN2-16, имеющих оригинальный номер 0 445 120 325 (0445120325). Также используется для форсунок с заводскими номерами 651.111201, 651.1112010 и их модификаций.
Изделие предназначено для профессионального ремонта топливной аппаратуры дизельных двигателей, работающих по экологическим нормам Евро-4 (в отдельных случаях — Евро-3). Применение распылителя обеспечивает восстановление параметров впрыска, соответствующих требованиям производителя двигателя.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Основные каталожные номера
| Производитель / поставщик | Номер |
|---|---|
| Bosch (оригинал) | 0 433 172 318 / 0433172318 |
| Типовое обозначение | DLLA158P2318 |
| АЗПИ (Россия) | А-02-155-00-00-01 / А02155000001 |
| LIWEI (Китай) | DLLA158P2318 |
| Другие аналоги | DLLA158P2318 (под брендами AZPI, LIWEI, HUAXING и др.) |
3.2. Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Серия | DLLA (дырчатый, удлинённый, штырьковое крепление) |
| Угол распыла | 158° |
| Диаметр иглы | 4 мм (P) |
| Количество отверстий | 8 |
| Диаметр отверстий | 0,196 мм |
| Код производителя | 2318 |
3.3. Материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Материал корпуса и иглы | Высоколегированная хромоникелевая сталь (например, 18CrNi8 или аналог) с цементацией, азотированием и финишной доводкой |
| Твёрдость рабочих поверхностей | 58–62 HRC |
| Точность обработки | Допуски на диаметр отверстий — единицы микрометров; прецизионная посадка иглы (зазор 1–3 мкм) |
| Рабочее давление | до 2000 бар (кратковременно — до 2200 бар) |
| Температурный диапазон | от -40 °C до +150 °C |
| Ресурс | при соблюдении чистоты топлива — не менее 150–200 тыс. км пробега (в составе отремонтированной форсунки) |
4. Применимость
4.1. Форсунки
Распылитель DLLA158P2318 является штатным компонентом для следующих форсунок:
| Маркировка форсунки | Номер | Тип |
|---|---|---|
| Bosch (оригинал) | 0 445 120 325 / 0445120325 | CRIN2-16 |
| ЯМЗ (заводской) | 651.111201 / 651111201 | CRIN2-16 |
| ЯМЗ (заводской) | 651.1112010 / 6511112010 | CRIN2-16 |
Важно: распылитель применяется только в форсунках, рассчитанных на угол распыла 158° и диаметр иглы 4 мм. Запрещается установка в форсунки, предназначенные для распылителей с углом 150–152° (например, DLLA150P...), используемых на двигателях ЯМЗ-650.
4.2. Двигатели
Распылитель предназначен для дизельных двигателей семейства ЯМЗ-651, в первую очередь:
| Модель двигателя | Экологический класс | Примечание |
|---|---|---|
| ЯМЗ-651.10 | Евро-4 | основное применение |
| ЯМЗ-651.10-01, -02 и др. | Евро-4 | модификации |
| ЯМЗ-650.10 (отдельные версии) | Евро-3 | после перехода на форсунки CRIN2-16 с углом 158° (по решению завода-изготовителя) |
4.3. Техника
Двигатели ЯМЗ-651.10 устанавливаются на следующие виды техники:
Грузовые автомобили и седельные тягачи
| Марка | Модели |
|---|---|
| МАЗ | 5340, 5440, 6312, 6430, 6501, 6516 (и модификации) |
| Урал | NEXT, 630701, 690222, 63685, 6563, 6370 |
| КрАЗ | 7633, Н23.2, М21.2R, Н22.1 |
| Тонар | 45251, 6428, 6423, 5422 |
| МЗКТ | 652715, 750100, 700610 |
Самосвалы
Все перечисленные модели грузовиков в самосвальном исполнении.
Автобусы
ЛиАЗ (модели с двигателями ЯМЗ-651), а также автобусы на шасси МАЗ и Урал.
Специальная техника
Автокраны, бетоновозы, топливозаправщики, коммунальная и дорожная техника на вышеуказанных шасси.
5. Правила подбора и замены
Установка распылителя должна выполняться только квалифицированным персоналом в условиях специализированной мастерской по ремонту топливной аппаратуры. Несоблюдение приведённых правил может привести к выходу из строя форсунки и двигателя.
| Этап | Действие |
|---|---|
| 1. Идентификация | Проверить маркировку форсунки и оригинальный номер распылителя. Убедиться, что форсунка относится к типу CRIN2-16 (0 445 120 325, 651.111201, 651.1112010) и рассчитана на угол 158°. |
| 2. Проверка совместимости | Сопоставить технические параметры: угол распыла 158°, диаметр иглы 4 мм, 8 отверстий диаметром 0,196 мм. |
| 3. Подготовка | Очистить форсунку от загрязнений. Использовать чистый инструмент и рабочее место. |
| 4. Демонтаж старого распылителя | Снять старый распылитель, соблюдая осторожность, не повредить посадочные поверхности. |
| 5. Установка нового распылителя | Установить новый распылитель, заменить уплотнительные кольца и шайбы. Момент затяжки — согласно руководству по ремонту. |
| 6. Регулировка и проверка | После сборки форсунку необходимо отрегулировать на стенде: проверить давление начала впрыска, герметичность, качество распыла. |
| 7. Контроль | Проверить форсунку на утечки и стабильность работы в тестовом режиме. Установить на двигатель. |
| 8. Обкатка | После установки выполнить пробный запуск и проверку работы двигателя. |
Запрещается:
- использовать распылитель с повреждённой упаковкой или следами коррозии;
- устанавливать распылитель без проверки на стенде;
- применять распылитель в форсунках с другими параметрами (угол, диаметр иглы, количество отверстий).
6. О производителе, качестве продукции
Производитель: Liwei Fuel Injection Co., Ltd. (Китай).
Бренд: LIWEI.
Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске компонентов топливной аппаратуры дизельных двигателей: распылителей, форсунок, плунжерных пар и сопутствующих деталей. Продукция компании предназначена для ремонта и обслуживания дизельной топливной аппаратуры, в том числе систем Common Rail.
Изделия LIWEI производятся на оборудовании с числовым программным управлением и проходят многоступенчатый контроль качества. Распылители соответствуют геометрическим параметрам оригинальных компонентов Bosch, что обеспечивает их совместимость с форсунками указанных типов. Однако LIWEI является независимым производителем, и его продукция не является оригинальной запчастью Bosch; она позиционируется как аналог, применяемый при ремонте.
