Распылитель 0433172318 / DLLA158P2318 — техническое описание

Примечание о проверке данных. Основной каталожный номер 0 433 172 318 и обозначение DLLA158P2318 подтверждаются. Производитель и бренд указаны корректно. В исходном перечне встречаются позиции, требующие дополнительной проверки по VIN, номеру двигателя и номеру форсунки; они отмечены в разделах 4.1–4.4.

1. Описание и конструктивные особенности

Распылитель 0433172318 / DLLA158P2318 — сменный прецизионный элемент дизельной форсунки системы Common Rail. Изделие устанавливается в корпус форсунки и предназначено для формирования мелкодисперсного топливного факела с заданным углом конуса распыла.

Изделие относится к типу DLLA — дырчатый, удлинённый распылитель. Фиксация в корпусе форсунки выполняется штифтами.

Расшифровка обозначения DLLA158P2318

Основные конструктивные параметры

Точные геометрические параметры и допуски подтверждаются ремонтной документацией на форсунку и контрольным обмером.

2. Назначение

Распылитель DLLA158P2318 применяется при ремонте и восстановлении дизельных форсунок Bosch CRIN2-16, устанавливаемых на двигатели ЯМЗ-650 и ЯМЗ-651.

Изделие обеспечивает:

• дозированную подачу топлива в камеру сгорания;
• мелкодисперсное распыление под высоким давлением;
• формирование факела с углом конуса 158°;
• герметичность запорного узла форсунки;
• стабильность цикловой подачи при работе в составе Common Rail.

Распылитель не является самостоятельной деталью для установки непосредственно в двигатель. Он устанавливается только в корпус форсунки в условиях специализированного ремонтного участка.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Каталожные номера и обозначения

3.2. Типоразмер и обозначение

3.3. Материал и технические характеристики

4. Применимость

4.1. Форсунки

Примечание. Номера 0 445 120 142 и 650.1112010 встречаются в предложениях по данной позиции. Для двигателей ЯМЗ-650 ранних выпусков может применяться распылитель с углом распыла 150°, например 0 433 172 184 / DLLA150P1197. Установка DLLA158P2318 в такие форсунки без подтверждения заводской ремонтной документацией не допускается.

4.2. Двигатели

4.3. Техника

4.4. Неподтверждённая применимость

В исходном перечне указаны модели, для которых применение распылителя DLLA158P2318 не подтверждается:

Для указанных машин распылитель DLLA158P2318 не является подтверждённым запасным элементом.

5. Правила подбора и замены

• Подбор выполняется по номеру форсунки, а не только по марке и модели автомобиля.
• Основные подтверждённые номера форсунок: 0445120325, 651.111201, 651.1112010.
• Не допускается установка распылителя с другим углом распыла, другим диаметром иглы или другим количеством сопловых отверстий.
• Для двигателей ЯМЗ-650 ранних выпусков необходимо проверить калибровку форсунки. Если установлена форсунка 0445120142 или распылитель с углом 150°, применение DLLA158P2318 без подтверждения заводской документации не допускается.
• Замена распылителя должна выполняться в специализированной мастерской по ремонту топливной аппаратуры Common Rail.
• После замены обязательна проверка форсунки на стенде: герметичность, обратный слив, производительность, форма факела распыла.
• При необходимости выполняется корректировка кодов форсунок в электронном блоке управления.
• При ремонте рекомендуется замена уплотнительных элементов и топливных фильтров.

6. Производитель и качество продукции

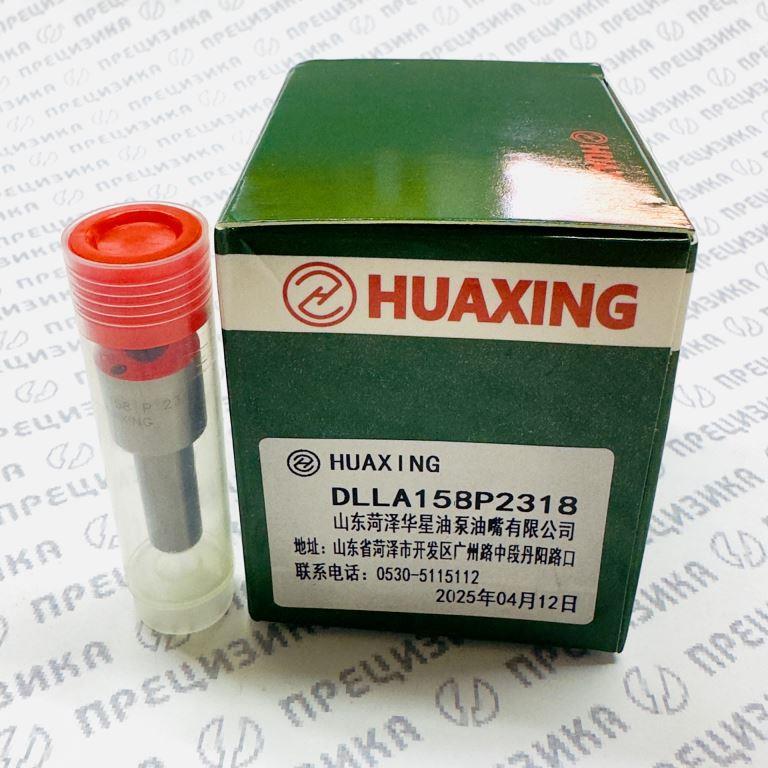

Производитель: Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd, Китай.

Бренд: HUAXING.

Продукция выпускается как неоригинальный аналог распылителей Bosch. Заявленные параметры соответствуют каталожному номеру 0 433 172 318 / DLLA158P2318. При профессиональном ремонте рекомендуется проводить входной контроль геометрии и стендовую проверку форсунки после замены распылителя.

Данное описание предназначено для технического подбора. Окончательное решение о применимости принимается по каталожному номеру форсунки, номеру двигателя и VIN транспортного средства.
