Распылитель форсунки Common Rail LIWEI 093400-0053 (G3S53)

Артикул: G3S53 / 093400-0053
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Тип: Прецизионный распылитель (сопловая пара) для дизельных форсунок Common Rail систем Denso/Delphi.

1. Описание и конструктивные особенности

Распылитель 093400-0053 (обозначение G3S53) представляет собой прецизионный узел топливной форсунки дизельного двигателя, отвечающий за дозированную подачу и мелкодисперсное распыление топлива в камере сгорания. Деталь относится к классу гидроплотных пар и изготавливается с соблюдением микронных допусков.

Конструктивные особенности:

• Типоразмер серии P (S-size): диаметр направляющей части иглы составляет 3,5 мм.
• Количество распыляющих отверстий: 8 (восемь).
• Диаметр распыляющих отверстий: 0,145 мм (обработка методом электроэрозии или лазерной прошивки).
• Угол конуса распыла: 146 градусов.
• Материал корпуса и иглы: высоколегированная инструментальная сталь с твердостью рабочей поверхности не менее 60 HRC; применяется прецизионная шлифовка и селективная сборка.
• Рабочее давление: до 2000 бар (пиковые значения, характерные для систем Common Rail).
• Герметичность: обеспечивается притиркой запорного конуса иглы к седлу корпуса; допустимая утечка в статике минимальна.

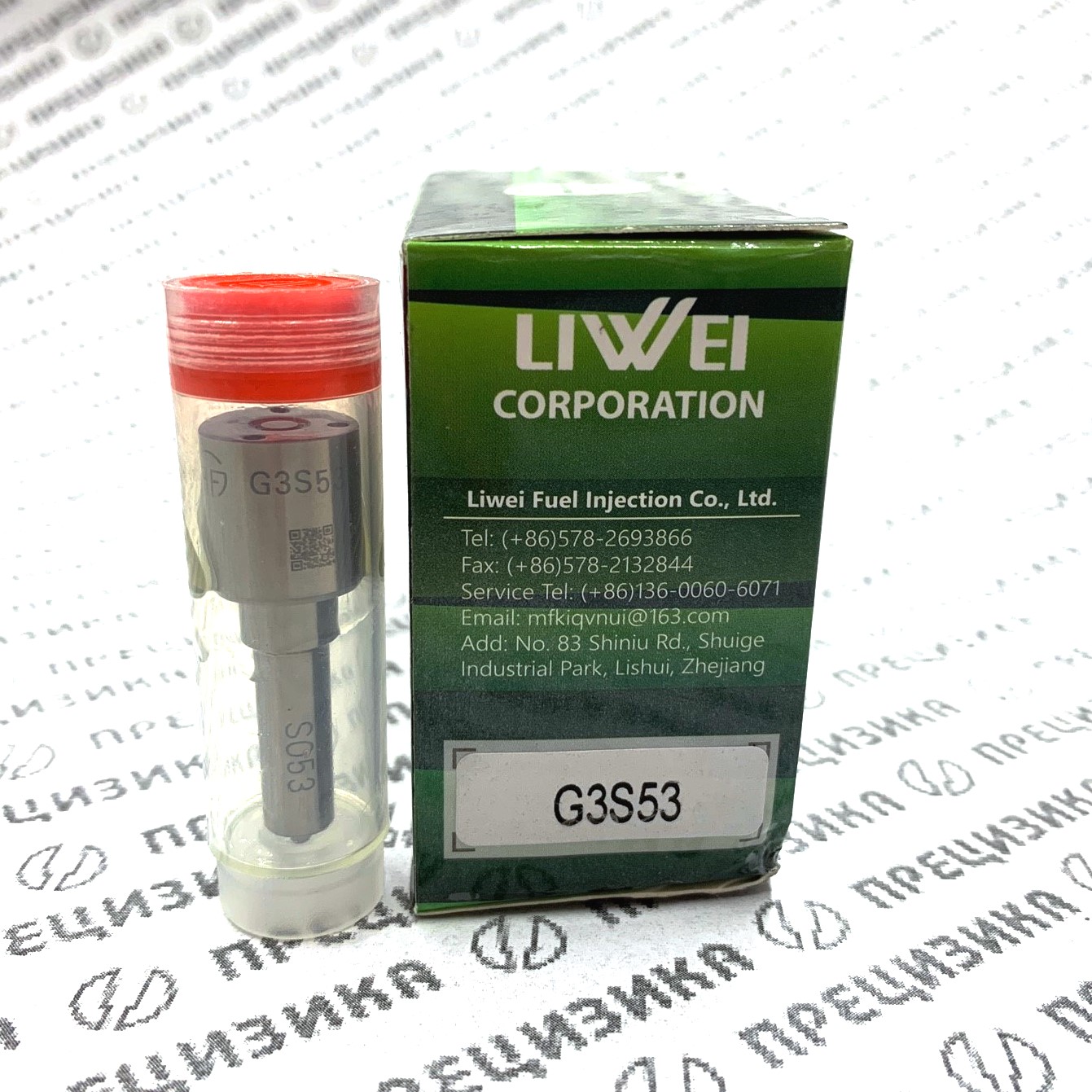

Маркировка G3S53 нанесена на боковую поверхность корпуса распылителя.

2. Назначение

Распылитель предназначен для восстановления работоспособности дизельных форсунок Common Rail при их ремонте и техническом обслуживании. Устанавливается взамен изношенного или поврежденного оригинального распылителя в корпуса форсунок Denso (и их аналогов), применяемых на двигателях Cummins, Komatsu, Mitsubishi и др.

Функциональное назначение:

• Точное дозирование цикловой подачи топлива.
• Формирование факела распыла с заданной геометрией для эффективного смесеобразования.
• Обеспечение резкой отсечки подачи (предотвращение подтекания).
• Сохранение герметичности при высоких давлениях впрыска.

3. Аналоги, типоразмер и обозначения, материалы, технические характеристики

Данный распылитель является аналогом оригинальной детали Denso 093400-0053 (G3S53) и полностью взаимозаменяем с ней по посадочным и гидравлическим параметрам.

Основные кросс-номера (OEM и рыночные)

Расшифровка обозначения G3S53

• G3S — код серии корпуса и конструктива.
• 53 — индекс исполнения (конфигурация отверстий, угол распыла).

Технические характеристики

Примечание: Распылитель поставляется как прецизионная пара (корпус + игла), не подлежит разукомплектованию.

4. Применимость (форсунки, двигатели, техника)

Распылитель устанавливается в следующие модели форсунок:

Двигатели, на которых применяются данные форсунки

Техника (транспортные средства и спецтехника), где встречается

5. Правила подбора и замены

Подбор распылителя осуществляется по маркировке на корпусе старой детали и/или по каталожному номеру форсунки. Для точной идентификации необходимо сверить:

• Номер распылителя (G3S53 или 093400-0053) на корпусе.
• Количество и диаметр сопловых отверстий (визуально с помощью микроскопа или по каталожным данным).
• Угол распыла (должен соответствовать 146°).
• Посадочный диаметр и тип уплотнения.

Порядок замены (кратко)

• Демонтировать форсунку с двигателя, очистить от загрязнений.
• Разобрать форсунку в условиях чистой мастерской с использованием специализированного инструмента.
• Извлечь старый распылитель, проверить состояние седла и каналов в корпусе форсунки.
• Установить новый распылитель, соблюдая момент затяжки (в соответствии с ремонтной документацией).
• Произвести сборку форсунки с заменой уплотнительных колец и шайб.
• Выполнить проверку на стенде (тест давления, герметичность, факел распыла, обратный слив).
• Установить форсунку на двигатель, при необходимости провести адаптацию (для систем с электронным управлением).

Важные условия

• Работы должны выполняться квалифицированным персоналом в условиях, исключающих попадание пыли и влаги.
• Использовать только чистую тару и инструмент.
• Не разукомплектовывать прецизионную пару (игла и корпус подобраны селективно).
• После установки обязательно проверить форсунку на стенде для подтверждения параметров.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры дизельных двигателей. Компания специализируется на выпуске распылителей, плунжерных пар, клапанов и ремонтных комплектов для систем Common Rail, а также для рядных ТНВД.

Особенности продукции LIWEI:

• Производство ведется на оборудовании с ЧПУ, применяются прецизионные шлифовальные и электроэрозионные станки.
• Контроль геометрических параметров осуществляется на оптических измерительных комплексах.
• Каждая партия проходит выборочные испытания на гидравлических стендах.
• Материалы соответствуют требованиям твердости и износостойкости, характерным для оригинальных деталей.

Данный распылитель (G3S53) производится по техническим условиям, повторяющим оригинальную деталь Denso 093400-0053. Продукция LIWEI поставляется на вторичный рынок запасных частей и используется в профессиональных мастерских по ремонту топливной аппаратуры. Гарантийные обязательства устанавливаются продавцом, но не распространяются на случаи неквалифицированной установки или загрязнения топлива.
