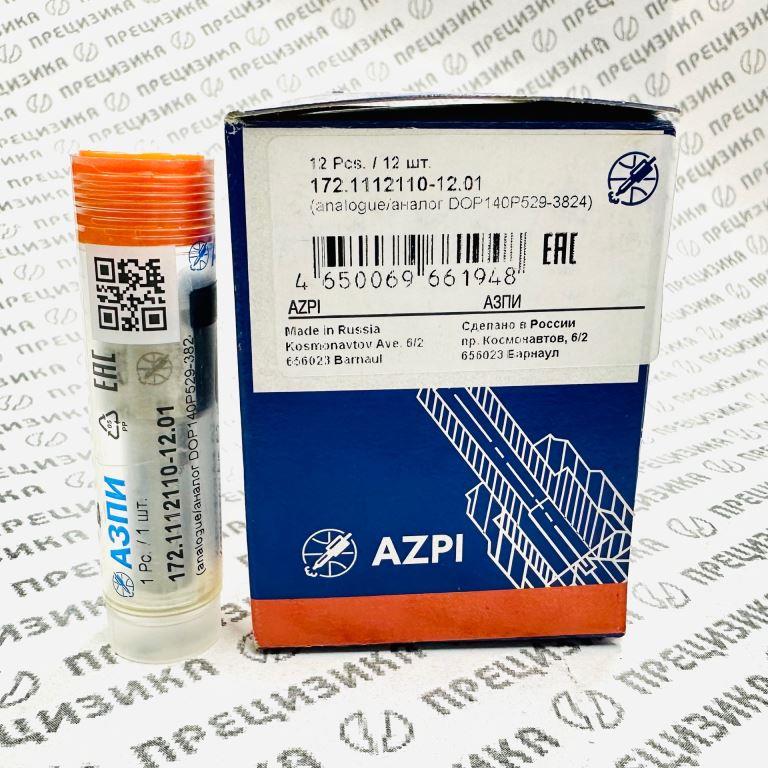

172.1112110-12.01 Распылитель форсунки. АЗПИ 172-12.01
Распылитель форсунки 172.1112110-12.01 — техническое описание
Общие сведения
Распылитель 172.1112110-12.01 производства АО «Алтайский завод прецизионных изделий» (АЗПИ, Россия) представляет собой прецизионную пару закрытого типа, входящую в состав дизельной форсунки традиционной системы топливоподачи. Изделие предназначено для дозированного впрыскивания топлива в камеру сгорания дизельных двигателей экологического стандарта Евро-2. Артикул: 172.1112110-12.01. Маркировка: 172-12.01.
Материал и технические характеристики
Распылитель изготавливается из высоколегированной инструментальной стали с последующей термической обработкой, включающей цементацию, закалку и азотирование. Поверхностная твёрдость рабочих поверхностей — не ниже HRC 60. Конструктивно изделие выполнено в размерной группе «P» по международной классификации и состоит из корпуса и иглы с уплотнительным конусом.
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый, с гидравлическим управлением подъёма иглы |
| Размерная группа | «P» (международная классификация) |
| Прецизионный диаметр направляющей части иглы | 4 мм (номинальный класс точности h6) |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,29 мм (допуск ±0,002 мм) |
| Суммарное эффективное проходное сечение (mf) | 0,230–0,250 мм² |
| Тип запорного конуса иглы | Конический, угол 60° |
| Давление начала впрыскивания | 250 +12 кгс/см² (в составе форсунки; настраивается регулировочной шайбой) |
| Диапазон цикловой подачи | 50–150 мм³/цикл |
| Угол раскрытия факела распыла | 18–22° (в зависимости от противодавления в камере сгорания) |
| Медианный диаметр капель | Не более 20 мкм |
| Вес | 0,02–0,035 кг (20–35 г) |
Соответствие нормативной документации: ГОСТ Р 53464-2009 («Изделия прецизионные топливной аппаратуры дизелей. Общие технические условия»).
Аналоги, кросс-номера и альтернативные обозначения
| Категория | Номер / Обозначение |
|---|---|
| Основной артикул | 172.1112110-12.01 (АЗПИ) |
| Аналог ЯЗДА | 335.1112110-120 |
| Аналог Kangda | 172.1112110-01 |
| Импортные аналоги | DOP 140 P 529-3824 (Motorpal, Чехия), DOP140P528-3824 (Motorpal), 093400-172-01 (DENSO) |
| Номенклатурные номера | 8012691087, 8019046440 |
| Альтернативные обозначения | 172-12.01, 172-1112110-12.01, 172-01, 335-120, 335-1112110-120, 3351112110120 |
Распылитель 335.1112110-120 (производство ЯЗДА) является полным аналогом 172.1112110-12.01 и его модификаций. Изделия полностью взаимозаменяемы.
Применимость
Распылитель устанавливается в форсунки традиционного типа, применяемые на двигателях Минского моторного завода (ММЗ) экологического класса Евро-2.
Таблица применяемости
| Форсунки | Двигатели | Техника |
|---|---|---|
| 455.1112010-50 (ЯЗДА), 172.1112010-11.01 (АЗПИ), VA70P360-2994 (Motorpal) | Семейство Д-245: Д-245.11Е2, Д-245.16S2, Д-245.2S2, Д-245.30Е2, Д-245.42S2, Д-245.43S2, Д-245.48S2, Д-245.5S2, Д-245.7Е2, Д-245.9Е2, Д-245S2 | Тракторы и сельхозтехника: «Беларус» МТЗ-80/82, МТЗ-100, МТЗ-890, МТЗ-892, МТЗ-920, МТЗ-922, МТЗ-950, МТЗ-952, МТЗ-1005, МТЗ-1021, МТЗ-1025, МТЗ-1220–1225, МТЗ-1522, МТЗ-1523, МТЗ-1822, МТЗ-2022, МТЗ-2023, МТЗ-2122; ДТ-75, ДТ-120, Т-150, ЛТЗ-150, Агромаш-90ТГ, ТЛТ-100М; комбайны «Енисей-1200», «Нива», «Дон-1500», КЗС-7 «Полесье», КСК-100 |
| Семейство Д-246: Д-246.1, Д-246.2, Д-246.3, Д-246.4 | Автомобильная техника: ГАЗ-3308 «Садко», ГАЗ-3309, ГАЗ-3310 «Валдай», ГАЗ-33104 «Валдай», ГАЗ-3403/-34036/-34039, ЗИЛ-130, ЗИЛ-131, ЗИЛ-4331, ЗИЛ-4334, ЗИЛ-5301 «Бычок», МАЗ-4370/-4371 «Зубрёнок», МАЗ-4380, МАЗ-53374, МАЗ-5433, МАЗ-5551, МАЗ-4581; автобусы ПАЗ-3205, ПАЗ-4230, ПАЗ-4234, КАВЗ-3244, КАВЗ-3976, ЛАЗ-695 | |
| Семейство Д-260: Д-260.11Е2, Д-260.12Е2, Д-260.13Е2, Д-260.14S2, Д-260.1S2, Д-260.2S2, Д-260.4S2, Д-260.5Е2, Д-260.9S2 | Спецтехника: погрузчики «Амкодор», экскаваторы ЕК, автогрейдеры ДС, ДЗ | |
| Семейство Д-266: Д-266.1, Д-266.2, Д-266.3, Д-266.4 | Электроагрегаты: дизель-генераторы серий АД (АД-20, АД-30, АД-40, АД-50, АД-60, АД-75, АД-100, АД-120, АД-150, АД-200, АД-250) | |
| Прочие: Д-242, Д-243, Д-244, Д-262.2S2 | Дополнительно: тракторы «Беларус» серии 500 (510/512/520); экскаваторы ЭО-3323А, ЕК-12; экскаваторы-погрузчики «Амкодор 702EA-01»; коммунальные машины на базе тракторов МТЗ; зерноуборочные комбайны «Дон-1500», «ЛИДА 1300»; самоходные опрыскиватели «БАРС ОС-3000М»; виброкаток ВГ-1201 |
Правила подбора и замены
- Идентификация. Подбор распылителя осуществляется по артикулу форсунки, в которую он устанавливается, и по марке двигателя. Основные форсунки: 455.1112010-50, 172.1112010-11.01, VA70P360-2994.
- Взаимозаменяемость. Распылители 172.1112110-12.01 (АЗПИ), 172.1112110-11.01 (АЗПИ), 335.1112110-120 (ЯЗДА), 172.1112110-01 (Kangda), DOP 140 P 529-3824 (Motorpal) полностью взаимозаменяемы при условии соответствия размерной группы «P» и параметров (5 × 0,29 мм; mf 0,230–0,250 мм²).
- Контроль при установке. Перед монтажом распылителя необходима проверка:
- герметичности конического запорного пояска при давлении 25–30 МПа (падение давления — не более 0,5 МПа за 10 с);
- эффективного проходного сечения на эталонном топливе;
- геометрии сопловых отверстий (диаметр, овальность, угловой шаг 72° ±15′).
- Регулировка. Давление начала подъёма иглы (22–25 МПа) настраивается регулировочной шайбой форсунки. Значение контролируется на стенде для проверки дизельных форсунок.
- Замена. Распылитель заменяется при потере герметичности, изменении параметров распыла (отклонение угла факела, неравномерность подачи), появлении подтекания топлива, а также при достижении предельного износа прецизионной пары. Рекомендуется одновременная замена распылителей во всех форсунках двигателя.
- Совместимость с топливом. Изделие рассчитано на работу с дизельным топливом, соответствующим требованиям для двигателей Евро-2.
О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ, г. Барнаул, Россия) — специализированное предприятие по производству прецизионных деталей топливной аппаратуры дизельных двигателей. Завод выпускает распылители, плунжерные пары, нагнетательные клапаны и форсунки для двигателей ММЗ, ЯМЗ, КамАЗ и других. Продукция сертифицирована, поставляется напрямую с завода и через дилерскую сеть.
Контроль качества на предприятии включает:
- проверку герметичности запорного конуса;
- измерение эффективного проходного сечения на эталонном топливе;
- оптический контроль геометрии сопловых отверстий (диаметр, овальность, угол наклона оси);
- испытание на циклическую долговечность (не менее 10⁶ циклов нагружения без потери герметичности).
Распылитель 172.1112110-12.01 соответствует требованиям ГОСТ Р 53464-2009 и предназначен для использования в дизельных форсунках с гидравлическим управлением.
