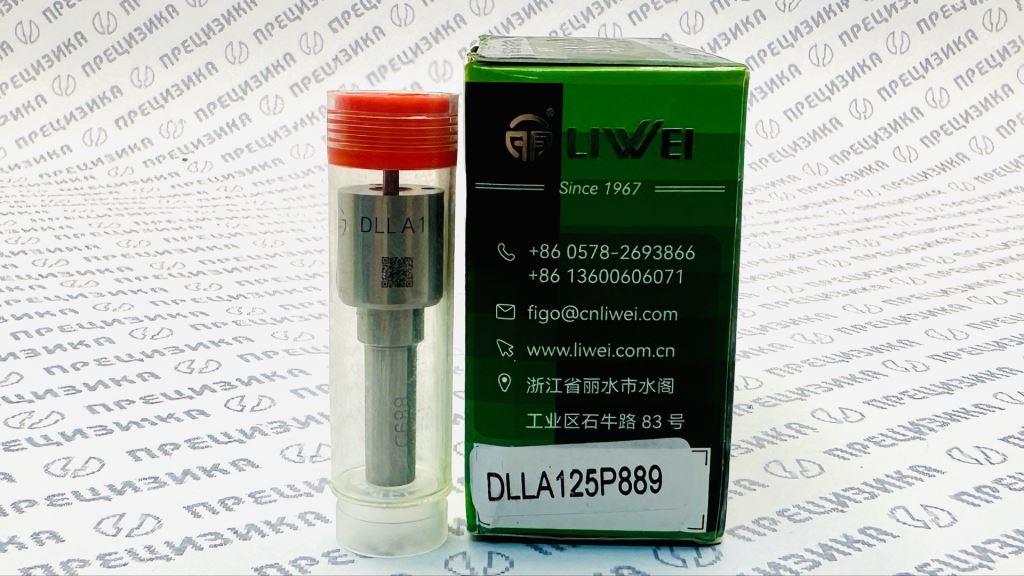

DLLA125P889 Распылитель форсунки Liwei
Распылитель форсунки LIWEI DLLA125P889 (аналог DENSO 093400-8890)
1. Описание и конструктивные особенности
Распылитель DLLA125P889 представляет собой прецизионный узел дизельной форсунки аккумуляторной топливной системы Common Rail. Изделие является сменным элементом распылителя и предназначено для установки в корпус форсунки вместо изношенного или вышедшего из строя компонента.
Конструктивно распылитель состоит из корпуса и запорной иглы, образующих прецизионную пару. Герметичность пары обеспечивается высокой точностью обработки сопрягаемых поверхностей (зазор измеряется в микронах), что исключает подтекание топлива в закрытом состоянии и обеспечивает мелкодисперсный распыл при открытии.
Основные элементы:
- Корпус распылителя: имеет глухое осевое отверстие под иглу и сопловые отверстия в носике.
- Игла распылителя: подвижный запорный элемент, совершающий возвратно-поступательные движения под воздействием давления топлива и усилия пружины (в сборе форсунки).
- Носик распылителя: зона расположения прецизионных сопловых отверстий, формирующих факел топлива.
2. Назначение
Изделие предназначено для ремонта и восстановления работоспособности дизельных форсунок DENSO, используемых преимущественно на двигателях John Deere серии 9.0L (6090).
Функции, выполняемые распылителем:
- Дозированная подача топлива в камеру сгорания под высоким давлением.
- Формирование факела распыла заданной геометрии (угол конуса, дисперсность капель).
- Герметичное запирание магистрали высокого давления в моменты между впрысками.
- Обеспечение оптимального смесеобразования для полного сгорания топлива.
3. Технические характеристики и материалы
Точные заводские спецификации (коды гидроплотности, пропускная способность) производителем LIWEI в открытом доступе не публикуются, что является стандартной практикой для компонентов данного сегмента. Однако на основании каталожных данных и информации по совместимым аналогам установлены следующие справочные параметры.
3.1 Таблица основных параметров
| Параметр | Значение / Описание |
|---|---|
| Артикул | DLLA125P889 |
| Бренд | LIWEI |
| Тип изделия | Распылитель форсунки (Nozzle) |
| Совместимость с системой | Common Rail (CR) |
| Оригинальный номер (DENSO) | 093400-8890 |
| Количество сопловых отверстий | 6 (шесть) |
| Диаметр сопловых отверстий | 0,17 мм (справочно) |
| Угол конуса распыла | 156° (справочно) |
| Материал корпуса | Легированная сталь (типовая для CR) |
| Материал иглы | Быстрорежущая/инструментальная сталь с покрытием (типовой) |
| Вес (нетто) | ~30 г |
Примечание: Параметры «Количество отверстий», «Диаметр» и «Угол распыла» указаны на основе данных по взаимозаменяемым изделиям. Для подтверждения точных гидравлических характеристик конкретной партии рекомендуется проведение стендовых испытаний на оборудовании для проверки дизельной топливной аппаратуры.
4. Применимость (кросс-номера и техника)
Распылитель DLLA125P889 применяется для ремонта ряда форсунок DENSO, которые, в свою очередь, устанавливаются на широкий спектр техники, преимущественно производства John Deere.
4.1 Таблица совместимых форсунок (Denso / OEM)
| Производитель / Каталог | Номера форсунок |
|---|---|
| DENSO (основные) | 095000-6480, 095000-6481, 095000-6482, 095000-6483 |
| John Deere (OEM) | RE529149, RE528407, RE546776, SE501947, RE529150, DZ100221 |
| Прочие / Кросс | AP51800, AP51900 (Alliant Power) |
Форматы записи: Дефисы и пробелы в каталожных номерах могут варьироваться (например, 0950006480, RE 529149).
4.2 Таблица применяемости техники (John Deere)
Двигатели, обслуживаемые данными форсунками, относятся к серии John Deere 6090 (9.0L PowerTech).
| Категория техники | Серии и модели |
|---|---|
| С/Х Тракторы (Колесные) | 8R 250, 8R 310, 8R 340, 8R 410, 8270R, 8285R, 8295R, 8310R, 8320R, 8335R, 8345R, 8360R, 8370R, 8130, 8230, 8330, 8430, 8530, 7R 290, 7R 330 |
| С/Х Тракторы (Гусеничные) | 8RT 310, 8RT 410, 8295RT, 8310RT, 8320RT, 8335RT, 8345RT, 8360RT, 8370RT |
| Зерноуборочные комбайны | Серия S (S450, S560, S650, S660, S670, S700), Серия T (T550, T560, T660, T670), Серия W (W540, W550, W650, W660), C670, 9540i, 9560, 9640WTS, 9660STS, 9670STS, 9770STS, 9780CTS |
| Строительная техника | Экскаваторы: E330LC, E360LC, E380 LC; Погрузчики: L566 |
| Прочая техника | 770G, 772G, 870G, 872G, 6090, 7180, 7250, 3520, 3522, 7660, 4930, 4940, R4038, R4045, 9230, 660, 670, траншеекопатель Vermeer T655 |
Типоразмер и расшифровка:
- DLLA — тип корпуса распылителя (крепление гайкой, «D» серия).
- 125 — серия/типоразмер носика.
- P — модификация (конструктивная особенность).
- 889 — уникальный код конфигурации отверстий (совпадает с окончанием оригинального номера DENSO).
5. Правила подбора и замены
Замена распылителя относится к категории сложных ремонтных работ и требует специального оборудования и квалификации.
Порядок действий при подборе:
- Сверьте каталожный номер старой форсунки (например, 095000-6481) с таблицей совместимости.
- Убедитесь, что номер распылителя, извлеченного из форсунки, соответствует маркировке DLLA125P889.
- Проверьте соответствие по оригинальному артикулу DENSO: 093400-8890.
Требования при замене:
- Демонтаж форсунок и замена распылителей должны производиться в условиях мастерской (не полевой ремонт).
- Обязательна ультразвуковая очистка корпуса форсунки перед сборкой.
- Затяжка гайки распылителя должна производиться динамометрическим ключом в соответствии с регламентом производителя форсунки.
- После установки нового распылителя обязательна проверка на стенде (регулировка давления, проверка обратного слива, тест на герметичность).
- Рекомендуется одновременная замена уплотнительных комплектов (шайб, колец).
6. Информация о производителе LIWEI
Производитель: Liwei Fuel Injection Co., Ltd.
Страна: Китай.
Компания Liwei специализируется на выпуске компонентов дизельной топливной аппаратуры. Продуктовая линейка включает распылители, плунжерные пары и клапаны для систем Common Rail и рядных ТНВД.
Качество продукции:
Запасные части LIWEI позиционируются как продукция вторичного рынка (Aftermarket), обеспечивающая совместимость с оригинальными узлами DENSO. Компоненты изготавливаются на современном металлообрабатывающем оборудовании с применением селективной сборки прецизионных пар. Продукция проходит контроль герметичности и гидравлических характеристик на этапе производства.
Особенности установки неоригинальных компонентов:
Применение аналогов, включая LIWEI, требует обязательной профессиональной настройки форсунки на стенде для достижения параметров, близких к заводским. Это связано с допусками на геометрию и гидроплотность, которые могут незначительно отличаться от оригинальных компонентов в пределах допуска.
