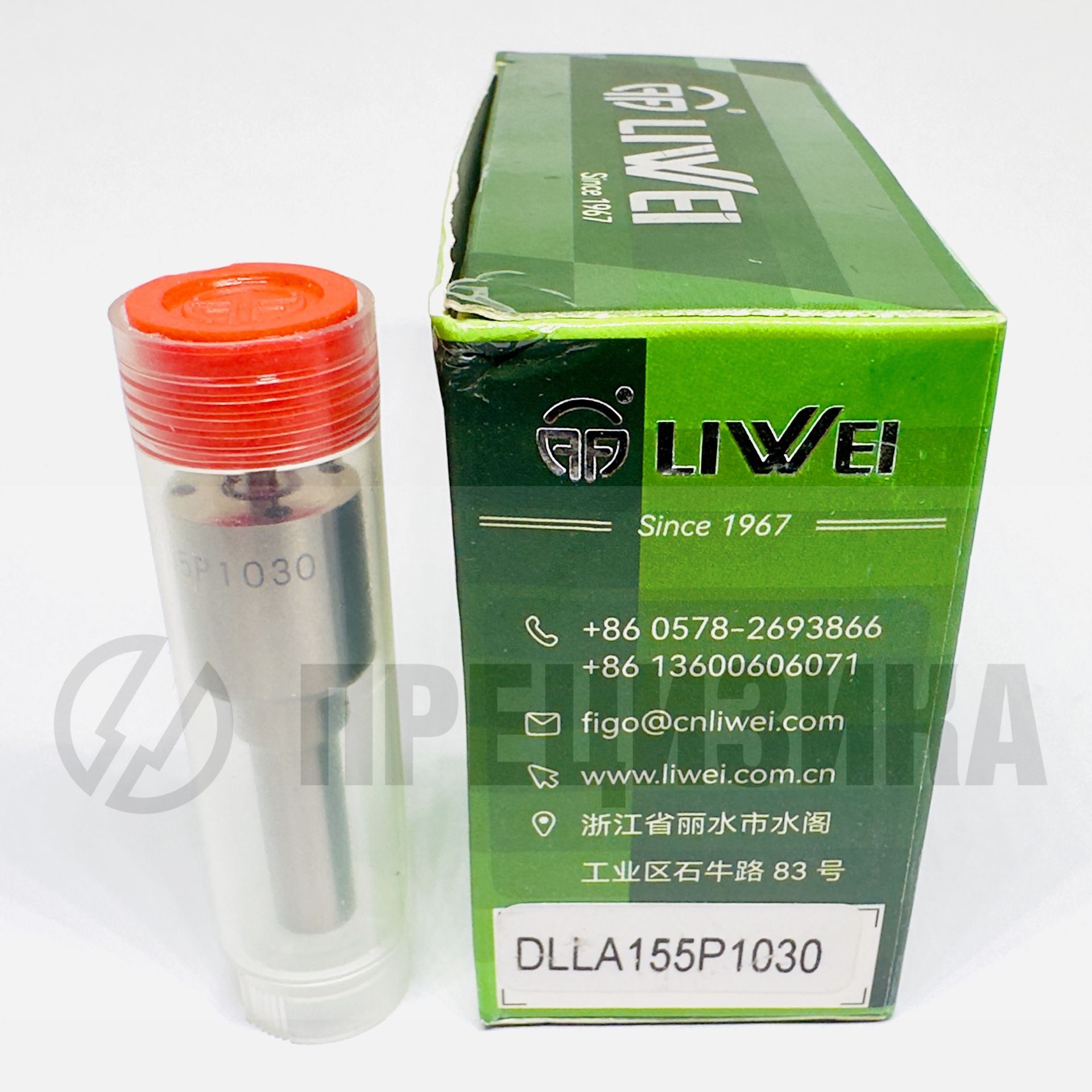

Распылитель дизельной форсунки DLLA155P1030 (093400-1030)

Распылитель DLLA155P1030 (артикул 093400-1030) — сменный прецизионный элемент для дизельных форсунок аккумуляторной топливной системы Common Rail производства Denso. Изделие предназначено для восстановления параметров впрыска при ремонте форсунок, эксплуатируемых преимущественно на двигателях Mitsubishi 4D56 и их лицензионных модификациях.

1. Описание и конструктивные особенности

Распылитель представляет собой узел, состоящий из корпуса и запорной иглы, сопряжённых с микронной точностью. Конструкция рассчитана на работу в условиях высокого давления топлива, характерного для систем Common Rail (до 1800 бар и выше).

Ключевые параметры конструкции приведены в таблице.

Многоструйная схема с семью отверстиями малого диаметра обеспечивает мелкодисперсное распыливание топлива, что способствует полному сгоранию смеси и снижению дымности отработавших газов. Наличие DLC-покрытия на игле уменьшает трение и повышает стойкость к износу при работе на топливе с низким содержанием серы.

2. Назначение

Распылитель DLLA155P1030 применяется в процессе ремонта и восстановления дизельных форсунок Denso. Устанавливается взамен изношенного или повреждённого штатного распылителя. Целевое назначение:

• восстановление герметичности запорного конуса;
• восстановление давления начала впрыска;
• восстановление требуемого качества распыла топлива;
• устранение неисправностей, проявляющихся в виде повышенной дымности, потери мощности, жёсткой работы двигателя и увеличенного расхода топлива.

3. Аналоги, типоразмер и обозначение

Изделие имеет несколько вариантов маркировки в зависимости от каталога производителя или упаковщика. Основной каталожный номер — DLLA155P1030, заводской номер Denso — 093400-1030.

Технические характеристики сведены в таблицу.

4. Применимость

Распылитель DLLA155P1030 используется в форсунках Denso, устанавливаемых на дизельные двигатели Mitsubishi серии 4D56, а также на лицензионные версии этих двигателей (Hyundai, Kia). Основные данные по совместимости приведены ниже.

Совместимые форсунки

Двигатели

Техника и автомобили

5. Правила подбора и замены

При подборе распылителя необходимо руководствоваться маркировкой на корпусе форсунки и каталожным номером. Рекомендуется сверять номер форсунки с таблицами совместимости производителя техники. Использование распылителя с несовпадающими геометрическими параметрами (угол распыла, количество и диаметр отверстий) приводит к нарушению работы двигателя.

Замена распылителя должна выполняться в условиях специализированной мастерской, оснащённой стендом для проверки и регулировки дизельных форсунок. Перед установкой нового распылителя требуется:

• полная разборка и промывка корпуса форсунки;
• замена уплотнительных шайб и прокладок;
• проверка состояния канала высокого давления.

Момент затяжки корпуса распылителя должен соответствовать спецификации производителя форсунки. После сборки форсунка подлежит обязательной проверке на стенде по следующим параметрам:

• давление начала впрыска;
• герметичность запорного конуса;
• качество и равномерность распыла;
• отсутствие подтеканий.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры. Компания специализируется на выпуске распылителей, плунжерных пар и других прецизионных деталей для дизельных систем впрыска. Производственные мощности оснащены оборудованием с ЧПУ, контроль геометрических параметров осуществляется на всех этапах изготовления.

Продукция LIWEI поставляется на вторичный рынок автозапчастей. По заявлению производителя, качество изделий соответствует требованиям, предъявляемым к сменным элементам топливной аппаратуры. Каждый распылитель проходит выходной контроль и упаковывается в индивидуальную тару с защитой от коррозии.

Приобретение распылителей LIWEI является экономически целесообразным решением при ремонте форсунок Denso, поскольку изделие воспроизводит геометрические и гидравлические параметры оригинального компонента.

Дополнительные данные для подбора

Кросс-номера и альтернативные обозначения распылителя

DLLA155P1030, 093400-1030, 0934001030, ALLA155P1030, ALLA155P1030-J, BLLA155P1030J, ND-DLLA155P1030, FZN2234LZ, FZN2234WY, 7387629, GPDLLA155P1030, LWDLLA155P1030, XMDLLA155P1030, KSDLLA155P1030

Форсунки (включая альтернативные маркировки), в которых применяется распылитель

095000-9560, 0950009560, 095000-7490, 0950007490, 1465A297, 1465А297, 1465A257, 1465А257, DCRI109560, DCRI 109560, 095000-7491, 0950007491, 095000-9561, 0950009561, 095000-7492, 0950007492, 095000-9562, 0950009562, 095000-7493, 0950007493, 095000-9563, 0950009563, 095000-7494, 0950007494, 095000-9564, 0950009564, 095000-7495, 0950007495, 095000-9565, 0950009565, 095000-7500, 0950007500, 1428A155, 1428A257, 1428A297, 1425А155, 1425A155

Двигатели и модификации, где применяется распылитель

Mitsubishi 4D56, Mitsubishi 4D56 DiD, Mitsubishi 4D56 DiD 2.5 TD, Mitsubishi 4D56T, Mitsubishi 4D56T CRDI, Mitsubishi 4D56 CRDI 16V, Mitsubishi 4D56U, Mitsubishi 4D56 HP, Mitsubishi 4D56-DI-DC, Mitsubishi 4D56NEW (HIGH POWER), Hyundai D4BA, Hyundai D4BF, Hyundai D4BH

Техника, где применяется распылитель

Mitsubishi L200 / Triton, Mitsubishi Pajero / Montero, Mitsubishi Pajero Sport / Montero Sport / Challenger / Dakar, Mitsubishi Delica / L300 / Star Wagon, Mitsubishi Delica D:5, Mitsubishi L400 / Delica Space Gear, Mitsubishi Freet, Hyundai Galloper, Hyundai Starex / H-1, Hyundai Porter, Hyundai Terracan, Kia Best, Ford Triton, Honda Civic VI Fastback
