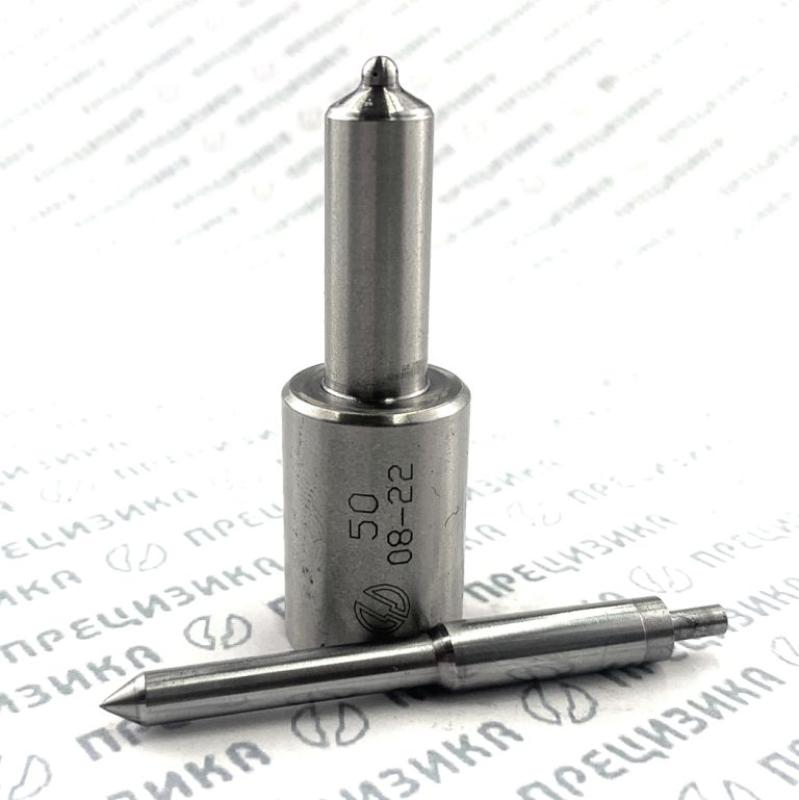

14.1112110-02 Распылитель форсунки. Прецизика 50.1112110
Распылитель форсунки 14.1112110-02 (5х0,32), ремонтный
Настоящее описание содержит технические и эксплуатационные сведения о прецизионном сменном элементе топливной аппаратуры дизельных двигателей — распылителе форсунки 14.1112110-02 (формула сопловых отверстий 5х0,32), поставляемом под торговой маркой «Прецизика» (артикул для заказа: 14.1112110-02).
1. Материал и технические характеристики
Изделие представляет собой многодырчатый распылитель закрытого типа (штифтовой) и предназначено для установки в корпус форсунки. Принцип работы основан на подъёме запорной иглы под давлением топлива и впрыске через сопловые отверстия. Пара «корпус–игла» является прецизионной: подбор деталей осуществляется индивидуально, разукомплектование не допускается. Герметичность достигается за счёт высокой точности обработки сопрягаемых поверхностей (зазор в пределах нескольких микрон).
Таблица 1. Технические параметры распылителя 14.1112110-02
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа (штифтовой) |
| Прецизионный диаметр иглы | 6 мм |
| Количество сопловых отверстий | 5 шт. |
| Диаметр сопловых отверстий | 0,32 мм |
| Формула сопловых отверстий | 5х0,32 |
| Эффективное проходное сечение (μF) | 0,240–0,260 мм² |
| Давление начала впрыскивания | 17,5–18,5 МПа (175–185 кгс/см²) |
| Угол распыления | ~150° |
| Материал | Износостойкая легированная сталь |
Изделие изготовлено с соблюдением жёстких допусков, что обеспечивает точность дозирования и качественное распыление топлива. Конечный продукт, прошедший полный цикл регенерации в заводских условиях, обеспечивает стабильность цикловой подачи и качество распыливания дизельного топлива, идентичное параметрам нового изделия.
2. Аналоги, кросс-номера и альтернативные обозначения
Распылитель 14.1112110-02 (50.1112110) взаимозаменяем с рядом изделий отечественных и зарубежных производителей. Ниже приведена таблица соответствия.
Таблица 2. Кросс-номера и аналоги
| Производитель | Номер / Обозначение | Примечание |
|---|---|---|
| АЗПИ (Алтайский завод прецизионных изделий, Россия) | 6А1-20с2-50 | Основное обозначение (OEM) |
| АЗПИ (Алтайский завод прецизионных изделий, Россия) | 50.1112110 | Каталожный номер АЗПИ |
| АЗПИ (Алтайский завод прецизионных изделий, Россия) | 145.1112110 | Аналог по каталогу |
| НЗТА (Ногинск) | 14.1112110-02 | Основное обозначение НЗТА (OEM) |
| НЗТА (Ногинск) | 14.1112110 | Сокращённый номер |
| ЧЗТА (Чугуевский завод топливной аппаратуры) | 39.1112110-05 | Аналог |
| Motorpal (Чехия) | DOP122S532-4164 | Популярный импортный аналог |
Альтернативные обозначения форсунок
- 171.1112010-50, 171-50, 171.1112010, 171.1112010-50.01
- Т171.1112010-50.01, 171-50.01
- 11.1112010-04, 11-04, 11.1112010
- 39.1112010-05, 395, 39.1112010
Теги для поисковых систем (алфавитный порядок)
- распылитель 6А1-20с2-50
- распылитель 14.1112110-02
- распылитель Д-240
- распылитель Д-243
- распылитель МТЗ-80
- распылитель МТЗ-82
- распылитель форсунки 6А1-20с2-50
- распылитель форсунки 14.1112110-02
- распылитель форсунки Д-240
- распылитель форсунки МТЗ-80
3. Применимость: форсунки, двигатели, техника
Распылитель 6А1-20с2-50 (14.1112110-02) устанавливается в следующие модели форсунок и применяется на широком спектре техники.
Таблица 3. Применимость распылителя 14.1112110-02
| Форсунки | Двигатели | Техника |
|---|---|---|
| 171.1112010-50 (основная) | Д-240, Д-240Л, Д-241, Д-241Л, Д-242, Д-242Л, Д-243, Д-243Л | Тракторы «Беларус» (МТЗ): МТЗ-80, МТЗ-82, МТЗ-80Л, МТЗ-82Л, МТЗ-80ХМ, МТЗ-80/82В, МТЗ-82Т, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-892, Беларус-1221, МТЗ-1520 |
| Т171.1112010-50.01 (модификация) | Д-240КС, Д-240КТ, Д-240Т (для форсунки Т171.1112010-50.01) | Тракторы: Т-70 (все модификации: Т-70А, Т-70С, Т-70В, Т-70СМ), Т-150, Т-150КС, К-700, ЮМЗ, ВТК-90 ТГ |
| 11.1112010-04 | Д-245, Д-260 | Погрузчики и экскаваторы: ТО-186 (Амкодор), ЭО-3323А, ЭО-3322А, ЭО-3321, ЭО33-22Б |
| 39.1112010-05 | Автомобили: ЗИЛ-5301 «Бычок», ЗИЛ-130, ЗИЛ-131, ГАЗ-3308, ГАЗ-3309, МАЗ-4370, МАЗ-4371, Урал | |
| Автобусы: ПАЗ-3205, ПАЗ-4230, ПАЗ-4234, КАвЗ-4235, Рута-37, Рута-43, ЛАЗ, ЛиАЗ | ||
| Сельхозтехника: Комбайны «Полесье», «Енисей», КСК-100А, Е-281 | ||
| Спецтехника: АДД-4004М У1 (сварочный агрегат), виброкаток ВГ-1201, компрессорные и генераторные установки |
Дополнительные модели техники (бренд — модель)
- ЮМЗ-6 АКМ40
- МТЗ-520, МТЗ-522, МТЗ-570
- МТЗ-80.1, МТЗ-82.1, МТЗ-820
- МТЗ-920, МТЗ-920.2, МТЗ-923.3
4. Правила подбора и замены
При подборе и замене распылителя необходимо руководствоваться следующими правилами.
Подбор
Распылитель подбирается по каталожному номеру форсунки, в которой он применяется, либо по модели двигателя и технике. Основным ориентиром служит артикул 14.1112110-02 (50.1112110) и его кросс-номера, приведённые в таблице 2. При подборе по двигателю необходимо учитывать модель форсунки: для форсунок 171.1112010-50, 11.1112010-04 и 39.1112010-05 применяется данный распылитель; для форсунки Т171.1112010-50.01 — его модификация, предназначенная для двигателей Д-240КС, Д-240КТ, Д-240Т.
Замена
Замена распылителя производится в составе форсунки при проведении регламентных работ по обслуживанию топливной аппаратуры. Перед установкой нового распылителя необходимо убедиться в герметичности прецизионной пары, проверить подвижность иглы и качество распыла. Герметичность сопряжения «игла–корпус» определяется методом гидравлической опрессовки. При установке распылителя не допускается разукомплектование пары «корпус–игла» — детали подбираются индивидуально на заводе-изготовителе и не подлежат раздельной замене.
Совместимость
При подборе аналога необходимо учитывать, что распылители с иными формулами сопловых отверстий (например, 6х0,28 или 4х0,28) не являются взаимозаменяемыми с изделием 5х0,32, несмотря на внешнее конструктивное сходство. Замена допускается только на изделия с идентичными техническими параметрами, указанными в таблице 1.
5. О производителе и качестве продукции
О производителе
Торговая марка «Прецизика» принадлежит ООО ПКФ «Прецизика» — российскому производителю и поставщику прецизионных компонентов для дизельной топливной аппаратуры. Компания ведёт деятельность с сентября 2000 года, что делает её одним из наиболее долгосрочных операторов на российском рынке запасных частей для дизельных топливных систем. Кадровое ядро предприятия сформировано из инженерно-технических специалистов, имеющих многолетний опыт работы на ведущих заводах по производству топливной аппаратуры, что обеспечивает компетенции в области материаловедения, метрологии, гидравлики и тонкой механики.
Производство и контроль качества
Производственный комплекс оснащён оборудованием российского и импортного производства, включая высокоточные бесцентровошлифовальные автоматы и специализированные высокочастотные установки. Финишная обработка включает операции хонингования, суперфиниширования и притирки; достигаемая шероховатость рабочих поверхностей — Ra 0,04–0,08 мкм, отклонения от цилиндричности не превышают 0,5 мкм. Контрольная проверка каждой единицы продукции включает гидравлические испытания на стендах, развивающих давление до 2500 бар, и контроль геометрии с применением высокоточных электронных средств измерений. Производимая топливная аппаратура соответствует требованиям нормативных документов ГОСТ 10579-88 и ГОСТ 10578-96.
Восстановление
Поставляемый распылитель является восстановленным изделием, прошедшим полный цикл регенерации в заводских условиях. Технологический процесс восстановления направлен на приведение эксплуатационных характеристик детали к уровню требований спецификаций OEM-производителей. Конечный продукт обеспечивает стабильность цикловой подачи и качество распыливания дизельного топлива, идентичное параметрам нового изделия. На продукцию предоставляется гарантия качества, что подтверждает ответственность производителя перед заказчиками.
