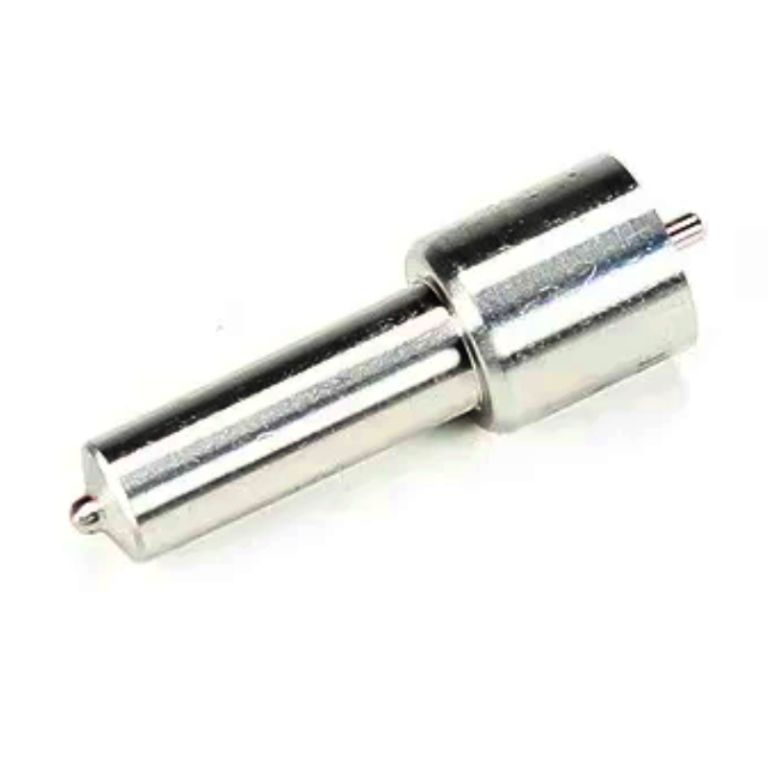

174.1112110-01 Распылитель форсунки. Прецизика 174-01
Распылитель форсунки 174.1112110-01 ремонтный
Артикул: 174.1112110-01.
Бренд: ПРЕЦИЗИКА.
Изделие является восстановленным (регенерированным) распылителем дизельной топливной аппаратуры. Оригинальный производитель распылителя — АЗПИ. Распылитель применяется в двигателях ММЗ семейств Д-242, Д-243, Д-244, Д-245, Д-246, Д-248, Д-260, Д-262, Д-266 и их модификациях. Устанавливается в топливные форсунки, обеспечивает дозированную подачу дизельного топлива в камеру сгорания под высоким давлением и мелкодисперсное распыливание.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | «Р» — закрытый, с гидравлическим управлением иглой, коническим запорным конусом и многодырчатым распыливающим наконечником |
| Прецизионный диаметр иглы распылителя | 4 мм — для оригинального АЗПИ; у части аналогов, включая китайские, — 4,5 мм |
| Количество сопловых отверстий | 5 шт. |
| Диаметр каждого соплового отверстия | 0,30 мм |
| Эффективное проходное сечение (mf) | 0,240–0,260 мм² |
| Масса изделия | 0,033 кг |
| Давление начала впрыскивания топлива | 220 +12 кгс/см² (≈22 МПа) — для оригинальной форсунки АЗПИ 174.1112010-01 |
| Угол конуса распыла | В стандартных каталожных данных не указывается. В описании китайского аналога приводится угол раскрытия факела 8–12°. Точное значение — по техническому паспорту конкретного производителя |
| Материал | Легированная цементируемая сталь с последующей термической обработкой (HRC 58–62) и финишной доводкой рабочих поверхностей до шероховатости Ra ≤ 0,05 мкм |
| Зазор прецизионной пары | 2–4 мкм — нормированный зазор между корпусом и иглой |
| Рабочее давление впрыска | До 120–150 МПа в зависимости от типа ТНВД |
| Назначение | Дозированная подача дизельного топлива в камеру сгорания, формирование факела заданной геометрии, точная цикловая подача, герметичное запирание линии высокого давления в момент отсечки впрыска |
| Технический эффект при замене изношенного изделия | Снижение удельного расхода топлива на 3–7%, уменьшение дымности отработавших газов на 20–30% |
2. Аналоги, кросс-номера и альтернативные обозначения
| Производитель / бренд | Кросс-номер / артикул | Примечание |
|---|---|---|
| АЗПИ (оригинал) | 174.1112110-1.01 | Основной артикул производителя |
| АЗПИ (оригинал) | 174.1112110-01 | Взаимозаменяемый артикул |
| АЗПИ | 174-1.01, 174-01 | Сокращённые обозначения (маркировка) |
| Motorpal (Чехия) | DOP122P533-3827 | Прямой аналог от чешского производителя |
3. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| 174.1112010-01 (174-01) — основная форсунка; Motorpal VA70P360-2997 (990.2997, аналог 174.1112010-01) | ММЗ: Д-242, Д-242Л, Д-242С; Д-243, Д-243Л, Д-243С; Д-244, Д-244Л, Д-244С; Д-245С, Д-245.5С, Д-245.12С, Д-245.7, Д-245.9, Д-245.16Л, Д-245.2С2, Д-245S2, Д-245Е2, Д-245.11Е2, Д-245.16S2, Д-245.30Е2, Д-245.42S2, Д-245.43S2, Д-245.48S2, Д-245.5S2, Д-245.7Е2, Д-245.9Е2; Д-246; Д-248С; Д-260, Д-260С, Д-260.1, Д-260.1С, Д-260.2, Д-260.2С, Д-260.4, Д-260.4С, Д-260.5, Д-260.5С, Д-260.6, Д-260.7, Д-260.7С, Д-260.7S2, Д-260.9, Д-260.9С, Д-260.10, Д-260.11, Д-260.12, Д-260.13, Д-260.14, Д-260.14С, Д-260.16; Д-262.2S2, Д-262.9С; Д-263S2, Д-263.2S2; Д-266.3, Д-266.4 | Тракторы «Беларус»/МТЗ: 80.1, 80Х, МУЛ-82.2, 82.1, МТЗ-82, 892, 920, 592.2, 921, 1221, 1221В, 1221.2, 1221В.2, 1221.3, 1523, 1523.3, 1525, 2022, 2022.3, 2822, МТЗ-92П, 100, 102, 890, 900, 950, 952, 1005, 1021, 1025, 1220, 1222–1225, 1522, 1822, 2023. Грузовые автомобили: ГАЗ 3308 «Садко», 3309, 3310 «Валдай», 3403, 34031, 34036, 34039, 3507; ЗИЛ 130, 131, 4331, 5301 «Бычок», 4329, 433180, 3250, 4319, 4334; МАЗ 4370 «Зубрёнок», 4371, 53374, 5433, 5551, 5337, 555142; КамАЗ (переоборудование). Автобусы: ПАЗ 3205, 4230 «Аврора», 4234, 4320; КАВЗ 3244, 3976, 39765; ЛиАЗ, ЛАЗ-695; МАЗ 101, 103, 106, 256. Комбайны: «Полесье» (КЗС-7), «Енисей-1200», «Нива», «Нива Эффект», «Дон-1500», КСК-100, КЗС-10К «Палессе GS10», «Гомсельмаш». Дорожно-строительная и специальная техника: Амкодор-224, 255, 266, 290, 332, 333, 342, 352, 681; TVEX-140, TVEX-180; ЕК-12, ЕК-14, ЕК-18; ЭО-3323; TARSUS 880; ДЗ-180, ГС-14.02, ДС-181; ДТ-75, Агромаш-90ТГ, ВТК-90ТГ3; ТЛТ-100, ТДТ-55, ЛХТ-55. ДГУ, насосные и компрессорные установки: АД-16, АД-20, АД-30, АД-40, АД-50, АД-60, АД-75, АД-80, АД-100, АД-150; МДН 100П, МДН 67.140, МДН 29.32; ММЗ-ПВ12/1,0, ПВ 3.5-0.7, ПВ10-1.0. Прочая техника: БАРС ОС-3000, энергонасыщенные колёсные тракторы тяговых классов 2,0–3,0; промышленное оборудование — Д-266.3, Д-266.4 |
4. Правила подбора и замены
- Подбор выполнять по маркировке распылителя, форсунки, двигателя и ТНВД. Совпадение только по посадочным размерам не является основанием для установки.
- Проверять кросс-номера и альтернативные обозначения: 174.1112110-01, 174.1112110-1.01, 174-01, 174-1.01, DOP122P533-3827, 093400-174-01.
- Сопоставлять технические параметры: тип «Р», количество и диаметр сопловых отверстий, эффективное проходное сечение, давление начала впрыскивания, угол распыла, диаметр иглы, зазор прецизионной пары.
- Для оригинальной форсунки АЗПИ 174.1112010-01 давление начала впрыскивания составляет 220 +12 кгс/см². Для других форсунок параметры регулировки принимать по документации изготовителя.
- При замене распылителя проводить проверку и регулировку форсунки на стенде: герметичность, давление начала впрыскивания, производительность, равномерность и форма факела.
- Замену распылителей рекомендуется выполнять комплектно в пределах двигателя или по цилиндрам, если диагностика подтверждает износ или отклонение параметров.
- Монтаж выполнять с соблюдением чистоты: промыть и продуть детали, заменить уплотнительные элементы, обеспечить требуемый момент затяжки, исключить деформацию и загрязнение прецизионных поверхностей.
- После установки проверить работу двигателя: отсутствие дымления, стуков, утечек. При необходимости провести повторную регулировку.
- Гарантийный срок эксплуатации — 12 месяцев с даты продажи при соблюдении регламентов монтажа и условий эксплуатации.
5. О производителе и качестве продукции
ООО ПКФ Прецизика (Россия) специализируется на восстановлении и поставке прецизионных деталей топливной аппаратуры дизельных двигателей. Восстановленные распылители проходят промышленную регенерацию: дефектовку, восстановление геометрии посадочных конусов иглы и седла, очистку сопловых отверстий, при необходимости — в ультразвуковой ванне, кольцевую выборку на конусе иглы с последующей притиркой рабочей зоны. Заключительный этап — стендовые испытания, включающие проверку герметичности, производительности, формы факела и равномерности распыла. Параметры восстановленного изделия приводятся в соответствие с требованиями OEM-производителей. Гарантийный срок на восстановленные распылители составляет 12 месяцев.
