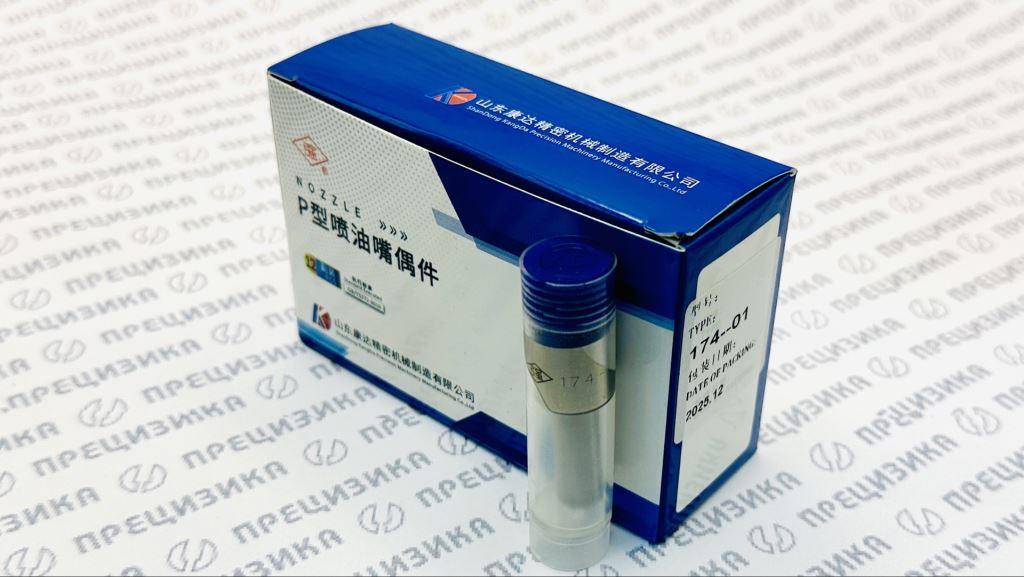

174.1112110-01К Распылитель форсунки. KANGDA 174.-01К
Распылитель форсунки 174.1112110-01
Артикул: 174.1112110-01
Бренд: KANGDA
Производитель: Shandong Kangda Precision Machinery Manufacturing Co., Ltd (Китай)
Распылитель форсунки 174.1112110-01 представляет собой прецизионный элемент дизельной топливной аппаратуры, устанавливаемый в топливные форсунки двигателей производства Минского моторного завода (ММЗ) и их модификаций. Изделие обеспечивает дозированную подачу дизельного топлива в камеру сгорания под высоким давлением с мелкодисперсным распыливанием, формирует факел заданной геометрии и обеспечивает герметичное запирание линии высокого давления в момент отсечки впрыска.
Оригинальным производителем распылителя является Алтайский завод прецизионных изделий (АЗПИ), Российская Федерация. Распылитель 174.1112110-01 производства KANGDA применяется для восстановления работы форсунки 174.1112010-01.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | «Р» — закрытый, с гидравлическим управлением иглой, коническим запорным конусом и многодырчатым распыливающим наконечником |
| Прецизионный диаметр иглы распылителя | 4 мм (для оригинального АЗПИ); 4,5 мм (для изделия KANGDA и ряда аналогов) |
| Количество сопловых отверстий | 5 шт. |
| Диаметр каждого соплового отверстия | 0,30 мм |
| Эффективное проходное сечение (mf) | 0,240–0,260 мм² |
| Масса изделия | 0,033 кг |
| Давление начала впрыскивания топлива | 220 +12 кгс/см² (≈21,56 МПа) — для оригинальной форсунки АЗПИ 174.1112010-01 |
| Угол конуса распыла | В стандартных каталожных данных не указывается. Для аналога KANGDA приводится угол раскрытия факела 8–12°. Точное значение определяется техническим паспортом конкретной партии. |
| Материал | Легированная цементируемая сталь с последующей термической обработкой (HRC 58–62) и финишной доводкой рабочих поверхностей до шероховатости Ra ≤ 0,05 мкм |
| Зазор прецизионной пары | 2–4 мкм (нормированный зазор между корпусом и иглой) |
Назначение: распылитель обеспечивает дозированную подачу дизельного топлива в камеру сгорания под давлением до 120–150 МПа (в зависимости от типа ТНВД), формирует факел заданной геометрии, обеспечивает точную дозировку цикловой подачи и герметичное запирание линии высокого давления в момент отсечки впрыска.
Аналоги, кросс-номера и альтернативные обозначения
| Производитель / бренд | Кросс-номер / артикул | Примечание |
|---|---|---|
| АЗПИ (оригинал) | 174.1112110-1.01 | Основной артикул производителя |
| АЗПИ (оригинал) | 174.1112110-01 | Взаимозаменяемый артикул |
| АЗПИ | 174-1.01, 174-01 | Сокращённые обозначения (маркировка) |
| Motorpal (Чехия) | DOP122P533-3827 | Прямой аналог от чешского производителя |
Применимость
Форсунки, в которых применяется распылитель 174.1112110-01
| Производитель | Модель форсунки (основная маркировка) | Альтернативные обозначения / кросс-номера | Примечание |
|---|---|---|---|
| АЗПИ (оригинал) | 174.1112010-01 | 174-01 | Основная форсунка, для которой этот распылитель является штатным |
| Motorpal (Чехия) | VA70P360-2997 | 990.2997, аналог 174.1112010-01 | Чешский аналог оригинальной форсунки АЗПИ |
Двигатели
Распылитель предназначен для дизельных двигателей производства Минского моторного завода (ММЗ) и их модификаций.
| Семейство | Модели |
|---|---|
| Д-242 | Д-242, Д-242Л, Д-242С |
| Д-243 | Д-243, Д-243Л, Д-243С |
| Д-244 | Д-244, Д-244Л, Д-244С |
| Д-245 | Д-245С, Д-245.5С, Д-245.12С, Д-245.7, Д-245.9, Д-245.16Л, Д-245.2С2, Д-245S2 (Евро-2), Д-245Е2 (Евро-2), Д-245.11Е2, Д-245.16S2, Д-245.30Е2, Д-245.42S2, Д-245.43S2, Д-245.48S2, Д-245.5S2, Д-245.7Е2, Д-245.9Е2 |
| Д-246 | Д-246 |
| Д-248 | Д-248С |
| Д-260 | Д-260, Д-260С, Д-260.1, Д-260.1С, Д-260.2, Д-260.2С, Д-260.4, Д-260.4С, Д-260.5, Д-260.5С, Д-260.6, Д-260.7, Д-260.7С, Д-260.9, Д-260.9С, Д-260.10, Д-260.11, Д-260.12, Д-260.13, Д-260.14, Д-260.14С, Д-260.16, Д-260.7S2 |
| Д-262 | Д-262.2S2, Д-262.9С |
| Д-263 | Д-263S2, Д-263.2S2 |
| Д-266 | Д-266.3, Д-266.4 |
Техника
| Категория | Модели |
|---|---|
| Тракторы «Беларус» (МТЗ) | Беларус-80.1 / 80Х / МУЛ-82.2 (Д-243, Д-243С); Беларус-82.1, МТЗ-82, МТЗ-892, МТЗ-920 (Д-243С, Д-245.9); Беларус-592.2 (Д-242С); Беларус-921 (Д-245.5С); Беларус-1221 / 1221В / 1221.2 / 1221В.2 (Д-260.2, Д-260.2С); Беларус-1221.3 / 1523 / 1523.3 / 1525 / 2022 / 2022.3 (Д-260.1, Д-260.1С, Д-260.4, Д-260.4С); Беларус-2822 (Д-260.16); МТЗ-92П (Д-245.5, Д-245.5С); МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-900, МТЗ-950, МТЗ-952, МТЗ-1005, МТЗ-1021, МТЗ-1025, МТЗ-1220, МТЗ-1222–1225, МТЗ-1522, МТЗ-1822, МТЗ-2023 |
| Грузовые автомобили | ГАЗ: 3308 «Садко», 3309, 3310 «Валдай», 3403, 34031, 34036, 34039, 3507; ЗИЛ: 130, 131, 4331, 5301 «Бычок», 4329, 433180, 3250, 4319, 4334; МАЗ: 4370 «Зубрёнок», 4371, 53374, 5433, 5551, 5337, 555142; КамАЗ (переоборудование) — Д-260.5С |
| Автобусы | ПАЗ: 3205, 4230 «Аврора», 4234, 4320; КАВЗ: 3244, 3976, 39765; ЛиАЗ, ЛАЗ-695; МАЗ: 101, 103, 106, 256 |
| Комбайны | Зерноуборочные и кормоуборочные: «Полесье» (КЗС-7), «Енисей-1200», «Нива», «Нива Эффект», «Дон-1500», КСК-100, КЗС-10К «Палессе GS10» |
| Дорожно-строительная и специальная техника | Погрузчики: Амкодор-224, 255, 266, 290, 332, 333, 342, 352, 681; Экскаваторы: TVEX-140, TVEX-180, ЕК-12, ЕК-14, ЕК-18, ЭО-3323, TARSUS 880; Бульдозеры, грейдеры: ДЗ-180, ГС-14.02, ДС-181; Гусеничные тракторы: ДТ-75, Агромаш-90ТГ, ВТК-90ТГ3; Лесозаготовительная техника: ТЛТ-100, ТДТ-55, ЛХТ-55 |
| Дизель-генераторные установки и насосные станции | ДГУ мощностью от 16 до 250 кВт: АД-16, АД-20, АД-30, АД-40, АД-50, АД-60, АД-75, АД-80, АД-100, АД-150; Насосные установки: МДН 100П, МДН 67.140, МДН 29.32; Компрессорные станции: ММЗ-ПВ12/1,0, ПВ 3.5-0.7, ПВ10-1.0 |
| Прочая техника | БАРС ОС-3000 (самоходный опрыскиватель); Энергонасыщенные колёсные тракторы тяговых классов 2,0–3,0; Промышленное оборудование — Д-266.3, Д-266.4 |
Правила подбора и замены
Подбор распылителя осуществляется на основании маркировки, нанесённой на корпусе форсунки и на самом распылителе. Основной идентификационный признак — буквенно-цифровой код (артикул). Для данного изделия ключевыми параметрами подбора являются:
- Прецизионный диаметр иглы (4 мм или 4,5 мм);
- Количество и диаметр сопловых отверстий (5 × 0,30 мм);
- Эффективное проходное сечение (0,240–0,260 мм²);
- Тип распылителя («Р»).
Замена распылителя производится в составе форсунки. Простая замена на уровне «отвинтить гайку — заменить распылитель — закрутить гайку» без последующей проверки на специализированном стенде не гарантирует получение форсунки требуемого качества. После сборки обязательна проверка давления начала впрыска и качества распыла.
Ключевые технологические требования при замене:
- Замена деталей внутри распылителя (игла, корпус) по отдельности не допускается — распылитель является неразборной прецизионной парой.
- Перед сборкой распылитель и иглу необходимо тщательно промыть в профильтрованном дизельном топливе. Игла должна свободно перемещаться в корпусе.
- Гайка распылителя должна затягиваться свободно от руки, момент затяжки составляет 70–80 Н·м (7–8 кгс·м).
- После установки форсунки с новым распылителем требуется регулировка давления начала впрыскивания на стенде в соответствии с требованиями для конкретной модели двигателя.
О производителе и качестве продукции
Shandong Kangda Precision Machinery Manufacturing Co., Ltd — китайское специализированное предприятие, ориентированное на производство прецизионных компонентов дизельной топливной аппаратуры. Завод оснащён современным металлообрабатывающим и контрольно-измерительным оборудованием, включая импортные линии для изготовления распылителей серии «P».
Система менеджмента качества предприятия сертифицирована на соответствие требованиям ISO/TS 16949, что подтверждает стабильность технологических процессов и уровень выходного контроля продукции. Производство распылителей KANGDA осуществляется с контролем допусков на всех этапах — от входного контроля материалов до финальной проверки геометрии и герметичности.
Распылители KANGDA позиционируются как альтернатива оригинальным изделиям и обеспечивают заявленные эксплуатационные характеристики, соответствующие техническим условиям для двигателей ММЗ. Продукция поставляется с гарантией производителя.
