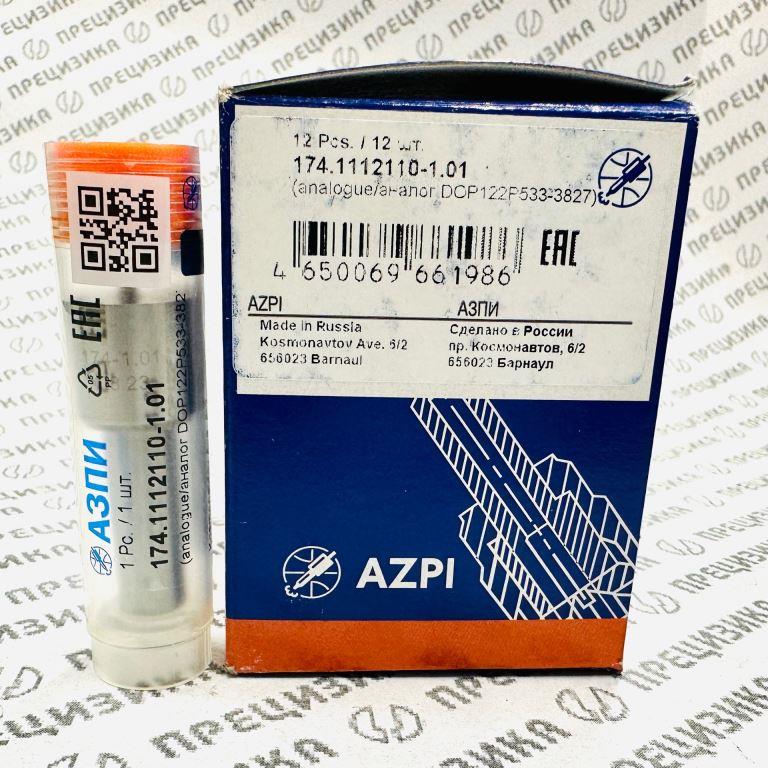

174.1112110-1.01 Распылитель форсунки. АЗПИ 174.-1.01
Распылитель форсунки 174.1112110-1.01
Общие сведения
Распылитель форсунки 174.1112110-1.01 — прецизионный элемент дизельной топливной аппаратуры, предназначенный для установки в топливные форсунки двигателей семейств Д-242, Д-243, Д-244, Д-245, Д-248, Д-260, Д-262 и Д-266 производства Минского моторного завода (ММЗ) и их модификаций.
| Параметр | Значение |
|---|---|
| Артикул | 174.1112110-1.01 |
| Бренд | АЗПИ |
| Производитель | АО «Алтайский завод прецизионных изделий» (Россия) |
| Тип изделия | Распылитель форсунки, тип «Р» |
| Назначение | Дозированная подача дизельного топлива в камеру сгорания под высоким давлением с мелкодисперсным распыливанием |
Изделие обеспечивает формирование факела заданной геометрии, точную дозировку цикловой подачи и герметичное запирание линии высокого давления в момент отсечки впрыска.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | «Р» — закрытый, с гидравлическим управлением иглой, коническим запорным конусом и многодырчатым распыливающим наконечником |
| Прецизионный диаметр иглы распылителя | 4 мм (оригинал АЗПИ) |
| Количество сопловых отверстий | 5 шт. |
| Диаметр каждого соплового отверстия | 0,30 мм |
| Эффективное проходное сечение (mf) | 0,240–0,260 мм² |
| Масса изделия | 0,033 кг |
| Давление начала впрыскивания топлива | 220 +12 кгс/см² (≈22 МПа) — для форсунки АЗПИ 174.1112010-01 |
| Материал | Легированная цементируемая сталь с термической обработкой (HRC 58–62) и финишной доводкой рабочих поверхностей до шероховатости Ra ≤ 0,05 мкм |
| Зазор прецизионной пары | 2–4 мкм (нормированный зазор между корпусом и иглой) |
| Угол конуса распыла | В стандартных каталожных данных не указывается. Для точного значения рекомендуется обращаться к техническому паспорту конкретного производителя |
Распылитель обеспечивает подачу топлива под давлением до 120–150 МПа (в зависимости от типа ТНВД). Применение качественного распылителя способствует снижению удельного расхода топлива на 3–7% и уменьшению дымности отработавших газов на 20–30% по сравнению с изношенными изделиями.
Аналоги, кросс-номера и альтернативные обозначения
| Производитель / Бренд | Кросс-номер / Артикул | Примечание |
|---|---|---|
| АЗПИ (оригинал) | 174.1112110-1.01 | Основной артикул производителя |
| АЗПИ (оригинал) | 174.1112110-01 | Взаимозаменяемый артикул |
| АЗПИ | 174-1.01, 174-01 | Сокращённые обозначения (маркировка) |
| Motorpal (Чехия) | DOP122P533-3827 | Прямой аналог от чешского производителя |
Альтернативные обозначения: 174.1112110-1.01, 174.1112110-01, 174-1.01, 174-01, DOP122P533-3827, 093400-174-01.
Применимость
Форсунки, в которых применяется распылитель 174.1112110-1.01
| Форсунки | Двигатели | Техника |
|---|---|---|
| АЗПИ 174.1112010-01; Motorpal VA70P360-2997 | Д-242, Д-242Л, Д-242С; Д-243, Д-243Л, Д-243С; Д-244, Д-244Л, Д-244С; Д-245С, Д-245.5С, Д-245.12С, Д-245.16Л, Д-245.2С2, Д-245.7, Д-245.9, Д-245.11Е2, Д-245.16S2, Д-245.30Е2, Д-245.42S2, Д-245.43S2, Д-245.48S2, Д-245.5S2, Д-245.7Е2, Д-245.9Е2, Д-245S2, Д-245Е2; Д-246; Д-248С; Д-260, Д-260С, Д-260.1, Д-260.1С, Д-260.2, Д-260.2С, Д-260.4, Д-260.4С, Д-260.5, Д-260.5С, Д-260.6, Д-260.7, Д-260.7С, Д-260.7S2, Д-260.9, Д-260.9С, Д-260.10, Д-260.11, Д-260.12, Д-260.13, Д-260.14, Д-260.14С, Д-260.16; Д-262.2S2, Д-262.9С; Д-263S2, Д-263.2S2; Д-266.3, Д-266.4 | Тракторы «Беларус» (МТЗ): Беларус-80.1 / 80Х / МУЛ-82.2, Беларус-82.1, МТЗ-82, МТЗ-892, МТЗ-920, Беларус-592.2, Беларус-921, Беларус-1221 / 1221В / 1221.2 / 1221В.2, Беларус-1221.3 / 1523 / 1523.3 / 1525 / 2022 / 2022.3, Беларус-2822, МТЗ-92П, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-900, МТЗ-950, МТЗ-952, МТЗ-1005, МТЗ-1021, МТЗ-1025, МТЗ-1220, МТЗ-1222–1225, МТЗ-1522, МТЗ-1822, МТЗ-2023; Грузовые автомобили: ГАЗ-3308 «Садко», ГАЗ-3309, ГАЗ-3310 «Валдай», ГАЗ-3403, ГАЗ-34031, ГАЗ-34036, ГАЗ-34039, ГАЗ-3507; ЗИЛ-130, ЗИЛ-131, ЗИЛ-4331, ЗИЛ-5301 «Бычок», ЗИЛ-4329, ЗИЛ-433180, ЗИЛ-3250, ЗИЛ-4319, ЗИЛ-4334; МАЗ-4370 «Зубрёнок», МАЗ-4371, МАЗ-53374, МАЗ-5433, МАЗ-5551, МАЗ-5337, МАЗ-555142; КамАЗ (переоборудование); Автобусы: ПАЗ-3205, ПАЗ-4230 «Аврора», ПАЗ-4234, ПАЗ-4320; КАВЗ-3244, КАВЗ-3976, КАВЗ-39765; ЛиАЗ, ЛАЗ-695; МАЗ-101, МАЗ-103, МАЗ-106, МАЗ-256; Комбайны: «Полесье» (КЗС-7), «Енисей-1200», «Нива», «Нива Эффект», «Дон-1500», КСК-100, КЗС-10К «Палессе GS10»; Дорожно-строительная и специальная техника: Погрузчики Амкодор-224, 255, 266, 290, 332, 333, 342, 352, 681; Экскаваторы TVEX-140, TVEX-180, ЕК-12, ЕК-14, ЕК-18, ЭО-3323, TARSUS 880; Бульдозеры, грейдеры: ДЗ-180, ГС-14.02, ДС-181; Гусеничные тракторы: ДТ-75, Агромаш-90ТГ, ВТК-90ТГ3; Лесозаготовительная техника: ТЛТ-100, ТДТ-55, ЛХТ-55; Дизель-генераторные установки: АД-16, АД-20, АД-30, АД-40, АД-50, АД-60, АД-75, АД-80, АД-100, АД-150; Насосные установки: МДН 100П, МДН 67.140, МДН 29.32; Компрессорные станции: ММЗ-ПВ12/1,0, ПВ 3.5-0.7, ПВ10-1.0; Прочая техника: БАРС ОС-3000, энергонасыщенные колёсные тракторы тяговых классов 2,0–3,0 |
Правила подбора и замены
Подбор распылителя осуществляется на основании маркировки, нанесённой на корпусе форсунки и на самом распылителе. Основной идентификационный признак — буквенно-цифровой код, а также номер оригинального компонента.
Порядок подбора
- Определить модель двигателя и модель форсунки, установленной на двигателе.
- Сопоставить маркировку форсунки с таблицей применимости распылителя 174.1112110-1.01.
- Убедиться, что распылитель предназначен для установки именно в данную модель форсунки (АЗПИ 174.1112010-01 или Motorpal VA70P360-2997).
- При подборе аналога (Motorpal DOP122P533-3827, DENSO 093400-174-01) необходимо проверить соответствие геометрических параметров: диаметр иглы, количество и диаметр сопловых отверстий, эффективное проходное сечение.
Правила замены
- Замена распылителя производится при ремонте форсунки. Перед установкой нового распылителя рекомендуется провести диагностику форсунки на специализированном стенде с проверкой давления начала впрыска и качества распыла.
- После замены распылителя требуется регулировка давления начала впрыскивания в соответствии с техническими требованиями для конкретной модели двигателя.
- Момент затяжки распылителя в корпусе форсунки должен соответствовать требованиям производителя. Нарушение момента затяжки приводит к деформации прецизионной пары и потере герметичности.
- Перед установкой необходимо обеспечить чистоту посадочных поверхностей. Попадание абразивных частиц в прецизионную пару недопустимо.
- Гарантийный срок на оригинальный распылитель АЗПИ составляет 12 месяцев с даты ввода в эксплуатацию.
О производителе и качестве продукции
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие, организованное в 1991 году на базе цеха топливной аппаратуры Алтайского моторного завода. АЗПИ является российским лидером в производстве топливной аппаратуры для дизельных двигателей, включая механические форсунки, распылители, управляющие клапаны и электрогидроуправляемые инжекторы.
Предприятие освоило производство полнокомплектных топливоподающих систем типа Common Rail для двигателей экологических классов Евро-4 и Евро-5. В рамках программы импортозамещения разработано и выпускается свыше 150 моделей распылителей. АЗПИ входит в десятку мировых лидеров в области разработки и производства топливной аппаратуры.
Производство имеет высокую степень механизации и автоматизации, что обеспечивает стабильное качество изделий. Качество продукции АЗПИ подтверждено данными «Robert Bosch GmbH». Продукция сертифицирована и поставляется на сборочные конвейеры ПАО «КАМАЗ» и ПАО «Автодизель».
