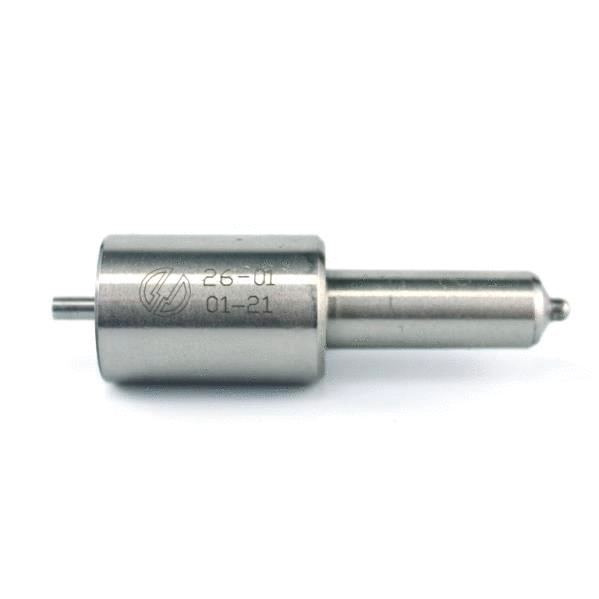

26.1112110-01 Распылитель форсунки. Прецизика 26-01
Распылитель форсунки 26-01 ремонтный (артикул 26.1112110-01)
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 26.1112110-01 представляет собой прецизионный узел дизельной форсунки закрытого типа, предназначенный для дозированной подачи топлива под высоким давлением в камеру сгорания дизельного двигателя. Конструкция относится к многодырчатым бесштифтовым распылителям: впрыск начинается только при достижении расчётного давления, что обеспечивает резкую отсечку подачи и формирование факела распыла требуемой геометрии.
Основные элементы конструкции:
- Корпус распылителя — изготовлен из легированной стали, подвергнут термической обработке (цементация с последующей закалкой). Твёрдость рабочих поверхностей обеспечивает стойкость к абразивному износу и высоким температурам.
- Запорная игла — прецизионная деталь, образующая с корпусом селективную пару трения. Зазор между направляющей частью иглы и корпусом выдержан в микронах, что гарантирует гидроплотность и минимальные утечки топлива.
- Носик распылителя — имеет четыре сопловых отверстия диаметром 0,34 мм, расположенных под углом, соответствующим геометрии камеры сгорания поршня. Угол конуса распыла составляет 154°.
Распылитель относится к ремонтным деталям: установка производится на корпус форсунки взамен изношенного или повреждённого распылителя без замены всей форсунки.
2. Назначение
Изделие предназначено для установки в механические дизельные форсунки, применяемые на двигателях семейств ЯМЗ-236 (V-образный, 6 цилиндров) и ЯМЗ-238 (V-образный, 8 цилиндров), а также на их многочисленных модификациях. Распылитель обеспечивает преобразование потока топлива, нагнетаемого топливным насосом высокого давления, в мелкодисперсный факел, необходимый для эффективного смесеобразования и полного сгорания топлива.
3. Аналоги, кросс-номера, типоразмер и технические характеристики
3.1. Аналоги и кросс-номера (взаимозаменяемые обозначения)
Все перечисленные артикулы являются техническими эквивалентами и могут применяться без изменения настроек форсунки.
| Обозначение | Примечание |
|---|---|
| 26.1112110-01 | Основной номер (заводской) |
| 26.1112110Н | Вариант исполнения |
| 026.1112110 | Альтернативная маркировка |
| 33.1112110-220 | Кросс-номер |
| 39.1112110-26 | Кросс-номер |
| 236-1112110-Б2 | Обозначение по классификации двигателя |
3.2. Типоразмер и обозначение
- Типоразмер: стандарт ЯМЗ для форсунок с «мокрым» колпаком и направляющей диаметром 6 мм.
- Условное обозначение: распылитель 26-01 (сокращённое наименование).
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, многодырчатый, бесштифтовый |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий, мм | 0,34 |
| Угол конуса распыла, град | 154 |
| Эффективное проходное сечение (µf), мм² | 0,240–0,260 |
| Диаметр направляющей части, мм | 6 |
| Давление начала впрыска (рабочее), кгс/см² | 210–220 |
| Материал корпуса и иглы | Легированная сталь (типа 18Х2Н4ВА или аналог) с цементацией и закалкой |
4. Применимость
Распылитель 26.1112110-01 устанавливается на механические форсунки ЯМЗ, применяемые на широком спектре дизельных двигателей и техники. Ниже приведена сводная таблица совместимости. В столбце «Форсунки» перечислены модели форсунок, для которых предназначен распылитель; в столбце «Двигатели» — семейства и основные модификации двигателей; в столбце «Техника» — примеры машин и агрегатов, где данные двигатели применяются.
| Форсунки (модели) | Двигатели (семейства и модификации) | Техника (примеры) |
|---|---|---|
| 26.1112010-03, 26.1112010-04 (ранние), 26.1112010-11, 26.1112010-13 (поздние) | ЯМЗ-236: 236А, 236Г, 236ДК, 236М2 и их модификации; ЯМЗ-238: 238АК, 238АМ, 238ГМ, 238ИМ, 238КМ2, 238М2, 238НД и их модификации | Грузовые автомобили: МАЗ-500, 504, 5335, 5551, 54331, 64229; КрАЗ-255, 6510, 6444; Урал-4320, 5557; ЗИЛ-534330, 541730. Сельхозтехника: комбайны Дон-1200, Дон-1500, Енисей, Славутич, КСК-100; тракторы К-700А, К-744, ХТЗ-181, Т-15. Спецтехника: экскаваторы ЭО-5124, ЭО-4225, ЭО-33211; бульдозеры и погрузчики ЧЕТРА, ДЗ-240С; катки ДУ-84, ДУ-101; дизельные электростанции, компрессорные станции, путеремонтные машины (ВПРС-500, Р-2000). |
Примечание: Приведённый перечень техники не является исчерпывающим. Двигатели ЯМЗ-236/238 использовались также на судовых установках, насосных агрегатах и другой технике.
5. Правила подбора и замены
- Идентификация: Перед заменой необходимо убедиться, что установленный распылитель имеет маркировку 26.1112110-01 или один из взаимозаменяемых номеров (см. раздел 3.1). Внешний осмотр не всегда позволяет точно определить модель, поэтому следует руководствоваться документацией на двигатель или форсунку.
- Проверка совместимости форсунки: Распылитель предназначен для форсунок с диаметром направляющей 6 мм и «мокрым» колпаком. Для форсунок с другим типом крепления или конструкцией (например, с электронным управлением) данный распылитель не применяется.
- Демонтаж: Замена выполняется на снятой форсунке. Необходимо очистить посадочные поверхности от загрязнений. Запрещается использовать ударный инструмент при извлечении старого распылителя во избежание повреждения канала форсунки.
- Установка: Новый распылитель устанавливается в корпус форсунки с соблюдением чистоты. Рекомендуется заменить уплотнительные прокладки и шайбы. Момент затяжки накидной гайки должен соответствовать нормативной документации (обычно 90–110 Н·м), чрезмерное усилие может вызвать деформацию корпуса распылителя.
- Регулировка: После установки распылителя необходимо проверить и при необходимости отрегулировать давление начала впрыска на стенде. Для большинства форсунок с данным распылителем давление составляет 210–220 кгс/см². Регулировка выполняется изменением толщины регулировочных шайб.
- Обкатка: Первые часы работы после замены распылителя рекомендуется избегать длительной работы на максимальных оборотах. Контролировать герметичность соединений.
- Условия хранения: Распылители должны храниться в заводской упаковке, в сухом отапливаемом помещении. Попадание влаги и пыли на прецизионные поверхности недопустимо.
6. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российское предприятие, специализирующееся на производстве прецизионных деталей топливной аппаратуры дизельных двигателей. Компания выпускает распылители, плунжерные пары, нагнетательные клапаны и другие компоненты для дизельной топливной аппаратуры отечественного и импортного производства.
Продукция изготавливается в соответствии с техническими условиями, согласованными с требованиями заводов-изготовителей двигателей. Контроль геометрических параметров и гидроплотности осуществляется на специализированном оборудовании. Каждая партия проходит выборочные испытания на стендах, имитирующих рабочие условия.
Распылитель 26.1112110-01 (ПРЕЦИЗИКА) изготавливается с применением селективной сборки, что обеспечивает стабильность гидравлических характеристик и взаимозаменяемость с оригинальными деталями ЯЗМ. На изделие наносится лазерная маркировка, позволяющая идентифицировать производителя и номер партии.
