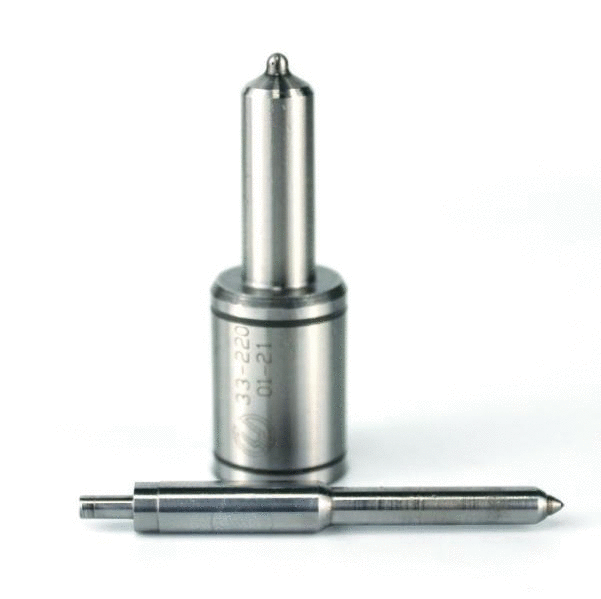

33.1112110-220 Распылитель форсунки. Прецизика 33-220
Распылитель форсунки 33-220 ремонтный
Артикул: 33.1112110-220
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 33.1112110-220 является прецизионным элементом механической дизельной форсунки закрытого типа. Конструкция относится к бесштифтовым многодырчатым распылителям, в которых подача топлива в цилиндр начинается только при достижении заданного давления в линии высокого давления. Такой принцип обеспечивает резкое начало и окончание впрыска, что влияет на стабильность рабочего процесса и снижение дымности отработавших газов.
Конструктивно изделие состоит из трёх основных частей:
- Корпус распылителя — изготовлен из легированной стали, прошедшей термическую обработку (цементация, закалка, отпуск). Обеспечивает высокую твёрдость рабочих поверхностей и стойкость к абразивному износу.
- Запорная игла — прецизионная деталь, образующая с корпусом пару трения с зазором в несколько микрон. Подбор пары осуществляется методом селективной сборки, что гарантирует гидроплотность и стабильность характеристик в течение всего срока службы.
- Носик распылителя — имеет 4 сопловых отверстия диаметром 0,34 мм, расположенных под углом, соответствующим форме камеры сгорания двигателей ЯМЗ. Угол конуса распыла составляет 154°.
Все рабочие поверхности проходят финишную обработку, исключающую задиры и микрозаусенцы. Прецизионная пара «корпус–игла» поставляется в собранном виде с временной консервацией, предохраняющей от коррозии.
2. Назначение
Распылитель 33.1112110-220 предназначен для установки в механические форсунки дизельных двигателей ЯМЗ-236 (V-образный, 6 цилиндров) и ЯМЗ-238 (V-образный, 8 цилиндров), а также их многочисленных модификаций. Обеспечивает дозированную подачу топлива под высоким давлением и его мелкодисперсное распыление в камере сгорания с образованием факела, оптимального для смесеобразования.
Изделие применяется при ремонте и восстановлении топливной аппаратуры, а также в качестве сменного элемента при плановом техническом обслуживании двигателей. Устанавливается в форсунки как старого образца (с длинным штуцером), так и нового образца (с коротким штуцером).
3. Аналоги, кросс-номера, типоразмер, материал и технические характеристики
Распылитель 33.1112110-220 является полным техническим аналогом ряда оригинальных изделий, применявшихся на двигателях ЯМЗ. Взаимозаменяемость обеспечивается совпадением геометрических размеров, гидравлических характеристик и посадочных мест.
Кросс-номера и альтернативные обозначения
| Обозначение | Примечание |
|---|---|
| 26.1112110-01 | Базовое обозначение ЯМЗ |
| 26.1112110Н | Модификация |
| 026.1112110 | Альтернативная запись |
| 39.1112110-26 | Взаимозаменяемый аналог |
| 236-1112110-Б2 | Раннее обозначение |
| 33.1112110-220 | Артикул производителя ПРЕЦИЗИКА |
Типоразмер: стандарт ЯМЗ, диаметр направляющей (хвостовика) — 6 мм. Тип колпака — «мокрый» (топливо омывает наружную часть распылителя при работе форсунки).
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, бесштифтовый, многодырчатый |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий, мм | 0,34 |
| Угол конуса распыла, град | 154 |
| Эффективное проходное сечение (µf), мм² | 0,240–0,260 |
| Диаметр направляющей части, мм | 6 |
| Давление начала впрыска (настройка форсунки), кгс/см² | 210–220 (зависит от модели форсунки) |
| Материал корпуса и иглы | Легированная сталь (типа 18Х2Н4ВА или аналог) |
| Термообработка | Цементация, закалка, низкий отпуск |
| Твёрдость рабочих поверхностей, HRC | 58–62 |
4. Применимость
Распылитель 33.1112110-220 устанавливается в форсунки, применяемые на широком спектре техники, оснащённой двигателями ЯМЗ-236 и ЯМЗ-238. Ниже приведена сводная таблица совместимости.
| Форсунки (модели) | Двигатели (модификации) | Техника (примеры) |
|---|---|---|
| 26.1112010-03 | ЯМЗ-236А, ЯМЗ-236Г, ЯМЗ-236ДК, ЯМЗ-236М2 и др. | МАЗ-500, МАЗ-504, МАЗ-5335, МАЗ-5551, КрАЗ-6510, КрАЗ-6444, Урал-4320, Урал-5557 |
| 26.1112010-04 | ЯМЗ-238АК, ЯМЗ-238АМ, ЯМЗ-238ГМ, ЯМЗ-238ИМ, ЯМЗ-238КМ2, ЯМЗ-238М2, ЯМЗ-238НД и др. | МАЗ-54331, МАЗ-64229, КрАЗ-255, КрАЗ-6444, Урал-43206, ЗИЛ-534330, ЗИЛ-541730 |
| 26.1112010-11 | ЯМЗ-236М2-1, ЯМЗ-236М2-4, ЯМЗ-236М2-7, ЯМЗ-236М2-15, ЯМЗ-238М2-2, ЯМЗ-238М2-4 | Комбайны Дон-1200, Дон-1500, Енисей-1200, Енисей-950, КСК-100, тракторы К-700А, К-744, ХТЗ-181 |
| 26.1112010-13 | ЯМЗ-236М2-19, ЯМЗ-236М2-26, ЯМЗ-236М2-28, ЯМЗ-236М2-29, ЯМЗ-238М2-10, ЯМЗ-238М2-11 | Экскаваторы ЭО-5124, ЭО-4225, ЭО-33211, бульдозеры ЧЕТРА, ДЗ-240С, катки ДУ-84, ДУ-101 |
Примечание: таблица не является исчерпывающей. Полный перечень техники включает также дизельные электростанции, компрессорные станции, путеремонтные машины, судовые установки и другие агрегаты с указанными двигателями.
5. Правила подбора и замены
При подборе распылителя для замены необходимо учитывать следующие критерии:
- Совместимость по типу форсунки. Распылитель 33.1112110-220 предназначен для механических форсунок ЯМЗ закрытого типа с диаметром направляющей 6 мм. Установка в форсунки с иным диаметром (например, 5 мм) не допускается.
- Соответствие гидравлических характеристик. Количество и диаметр сопловых отверстий, угол конуса распыла и эффективное проходное сечение должны соответствовать параметрам, заданным для конкретной модели двигателя. Отклонение может привести к нарушению смесеобразования, повышенному расходу топлива, дымности и потере мощности.
- Давление начала впрыска. После установки нового распылителя обязательна регулировка форсунки на стенде. Рабочее давление должно соответствовать норме для данной модели форсунки (обычно 210–220 кгс/см²). Не допускается эксплуатация форсунки с неотрегулированным давлением.
- Проверка герметичности. Прецизионная пара должна быть гидроплотной. Перед установкой в форсунку рекомендуется проверить подвижность иглы и отсутствие подтеканий при опрессовке.
- Условия замены. Замену распылителя следует производить в условиях специализированной мастерской, оснащённой стендом для проверки и регулировки топливной аппаратуры. Самостоятельная разборка форсунки без последующей проверки на стенде может привести к выходу двигателя из строя.
- Взаимозаменяемость. Изделие может заменять оригинальные распылители с номерами 26.1112110-01, 26.1112110Н, 026.1112110, 39.1112110-26, 236-1112110-Б2 без дополнительных доработок.
6. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российское предприятие, специализирующееся на производстве прецизионных деталей топливной аппаратуры для дизельных двигателей. Компания осуществляет полный цикл изготовления распылителей, включая механическую обработку, термическую обработку, селективную сборку и контрольные испытания.
Продукция производится в соответствии с техническими условиями и проходит многоступенчатый контроль качества на всех этапах производства. Каждая партия распылителей подвергается выборочным испытаниям на гидроплотность, подвижность иглы и соответствие гидравлических характеристик заявленным параметрам..
