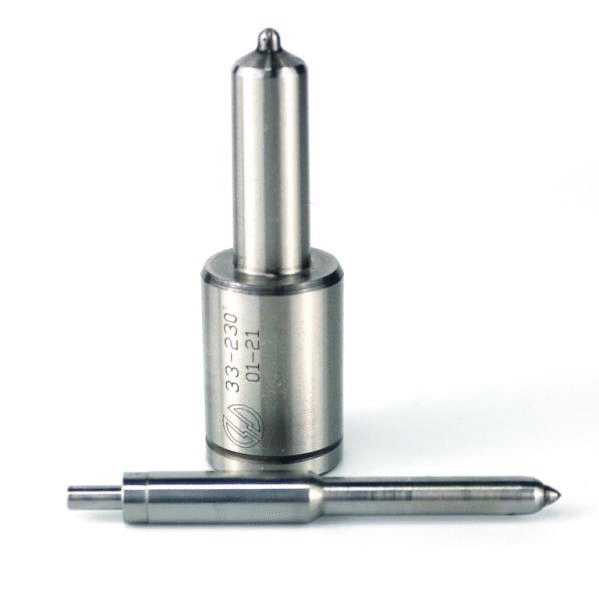

33.1112110-230 Распылитель форсунки. Прецизика 33-230
Распылитель форсунки 33.1112110-230 (33-230)
Артикул: 33.1112110-230
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 33.1112110-230 является прецизионным элементом дизельной топливной аппаратуры закрытого типа. Деталь предназначена для установки в корпус форсунки и обеспечивает дозированный впрыск топлива в камеру сгорания двигателя. Изделие относится к категории восстановленных (ремонтных), что подразумевает проведение комплекса работ по восстановлению геометрии прецизионных поверхностей и гидроплотности.
Конструктивные особенности
| Параметр | Характеристика |
|---|---|
| Тип распылителя | Закрытый, многоструйный (бесштифтовой) |
| Прецизионная пара | Корпус распылителя и запорная игла (селективная сборка) |
| Количество сопловых отверстий | 4 (четыре) |
| Расположение отверстий | Под углом, обеспечивающим оптимальное смесеобразование для камер сгорания типа ЦНИДИ/Гессельман (применяемых на ЯМЗ) |
| Уплотнение | Торцевое, по плоскости корпуса распылителя (обеспечивает герметичность стыка с корпусом форсунки) |
| Особенность | Замена иглы отдельно от корпуса запрещена. Деталь поставляется только в сборе (прецизионная пара) |
Конструкция предполагает притирку запорного конуса иглы к седлу корпуса с микронной точностью, что исключает подтекание топлива и обеспечивает резкую отсечку подачи.
2. Назначение
Изделие предназначено для распыления дизельного топлива под высоким давлением в цилиндрах дизельных двигателей. Распылитель формирует факел топлива с заданными параметрами дисперсности и угла конуса, что напрямую влияет на:
- полноту сгорания топливно-воздушной смеси;
- удельный расход топлива;
- дымность отработавших газов;
- мощность и приемистость двигателя.
Устанавливается в штатные форсунки дизельных моторов Ярославского моторного завода (ЯМЗ) и их модификаций.
3. Аналоги, кросс-номера и альтернативные обозначения
Деталь имеет несколько заводских и международных обозначений, под которыми она может встречаться на рынке запасных частей.
| Тип номера | Обозначение / Артикул |
|---|---|
| Основной OEM (ЯМЗ) | 0261.1112110, 261.1112110-01, 33.1112110-230 |
| Упрощенные (старые) обозначения | 261.1112110, 261-01, 33-230 |
| Другие заводские варианты | 261.1112110Н, 39.1112110-27 |
| Международный аналог (Motorpal/CZ) | DOP 154 S 438-416, DOP154S438-4161 |
Сводный список кросс-номеров:
0261.1112110, 261.1112110-01, 33.1112110-230, 261.1112110, 261-01, 33-230, 261.1112110Н, 39.1112110-27, DOP 154 S 438-416, DOP154S438-4161
4. Материал и технические характеристики
Материал изготовления соответствует требованиям для прецизионных деталей топливной аппаратуры высокого давления.
| Характеристика | Значение |
|---|---|
| Материал корпуса и иглы | Легированная сталь (тип 18Х2Н4ВА или аналоги) |
| Термообработка | Цементация, закалка, низкий отпуск (высокая твердость поверхности) |
| Количество сопловых отверстий | 4 шт. |
| Диаметр сопловых отверстий | Ø 0,35 мм (стандарт для серии 261/33) |
| Угол конуса распыла | ~ 154° |
| Эффективное проходное сечение (μf) | ~ 0,280 – 0,300 мм² |
| Диаметр направляющей части иглы | 6 мм |
| Давление начала впрыска (в сборе с форсункой) | Настраивается по ТУ на конкретную модификацию двигателя (диапазон 16,5 – 22,0 МПа) |
5. Применимость
Распылитель применяется в составе форсунок, устанавливаемых на широкий ряд дизельных двигателей семейства ЯМЗ (V6, V8, V12), используемых в грузовой, сельскохозяйственной, строительной и специальной технике.
5.1. Совместимые форсунки
Деталь устанавливается в следующие модели форсунок (без изменений конструкции крепления):
| Модель форсунки | Альтернативная маркировка |
|---|---|
| 261.1112010-04 | 261-04 |
| 261.1112010-13 | 261-13 |
| 261.1112010-11 | 261-11 |
| 261.1112010-03 | 261-03 |
| 261.1112010-10 | 261-10 |
Важно: Данный распылитель не применяется с форсунками серии 263.1112010-хх. Для форсунок 263-й серии предназначен распылитель 33.1112110-250. Детали не взаимозаменяемы из-за различий в геометрии факела и пропускной способности.
5.2. Применяемые двигатели и техника
| Группа техники | Модели техники | Применяемые двигатели |
|---|---|---|
| Грузовые автомобили и шасси | МАЗ-500, 503, 5335, 5336, 5432, 5516, 5551, 6303, 6422 | ЯМЗ-236, ЯМЗ-238 (различные модификации) |
| КрАЗ-255, 257, 260, 6510, 6322 | ЯМЗ-238 | |
| Урал-4320, Урал-5557 | ЯМЗ-236 | |
| Седельные тягачи и спецшасси | МЗКТ-6527, МЗКТ-7413, БАЗ | ЯМЗ-238, ЯМЗ-7511 (ранние версии) |
| Карьерная и спецтехника | БелАЗ-540А, БелАЗ-7540, БелАЗ-7548 (серия) | ЯМЗ-240 (V12), ЯМЗ-238 |
| Сельскохозяйственная техника | Комбайны «Дон-1500», «Славутич», КСК-100, «Енисей» | ЯМЗ-236, ЯМЗ-238 |
| Тракторы К-700, К-701 (только модификации с ЯМЗ-240 или ЯМЗ-238НД поздних серий) | ЯМЗ-240, ЯМЗ-238НД | |
| Гусеничная техника | Трактор Т-330, ЧЕТРА Т-11Я, ЧЕТРА 121 | ЯМЗ-240, ЯМЗ-238 |
| Автобусы | ЛАЗ-695, ЛиАЗ-5256 (дизельные версии) | ЯМЗ-236, ЯМЗ-238 |
| Стационарные установки | Дизель-генераторы, насосные и компрессорные станции | ЯМЗ-236, ЯМЗ-238, ЯМЗ-240 |
6. Правила подбора и замены
При подборе и установке распылителя необходимо соблюдать следующие правила:
- Проверка маркировки форсунки: Перед заказом необходимо сверить номер корпуса форсунки. Установка распылителя 33.1112110-230 на форсунку 263-й серии недопустима.
- Комплектность: Замена распылителя производится только в сборе (корпус + игла). Использование иглы от другого комплекта или попытка замены одной иглы приводит к потере герметичности и выходу двигателя из строя.
- Регулировка давления: После установки нового распылителя обязательна проверка и регулировка давления начала впрыска на стенде (согласно инструкции на конкретный двигатель). Обычно давление выставляется в диапазоне 16,5–22,0 МПа.
- Чистота: Монтаж следует производить в условиях, исключающих попадание абразивных частиц в топливную систему. Рекомендуется замена топливных фильтров при обслуживании форсунок.
- Момент затяжки: Затяжка штуцера форсунки (гайки распылителя) должна производиться динамометрическим ключом с рекомендуемым производителем усилием (обычно 70–80 Н·м) для предотвращения деформации корпуса распылителя.
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российское предприятие, специализирующееся на производстве и восстановлении прецизионных деталей топливной аппаратуры дизельных двигателей (распылители, плунжерные пары, клапаны).
Продукция под брендом «ПРЕЦИЗИКА» изготавливается в соответствии с техническими условиями и проходит многоступенчатый контроль качества, включающий проверку гидроплотности и подвижности иглы. Восстановленные детали проходят процедуру перешлифовки и селективной сборки, что приближает их характеристики к параметрам новых оригинальных изделий ЯМЗ.
Качественные характеристики
- Соответствие геометрических параметров требованиям КД ЯМЗ.
- Обеспечение гидроплотности по конусу запорной части.
- Стабильность характеристик впрыска в диапазоне рабочих температур.
