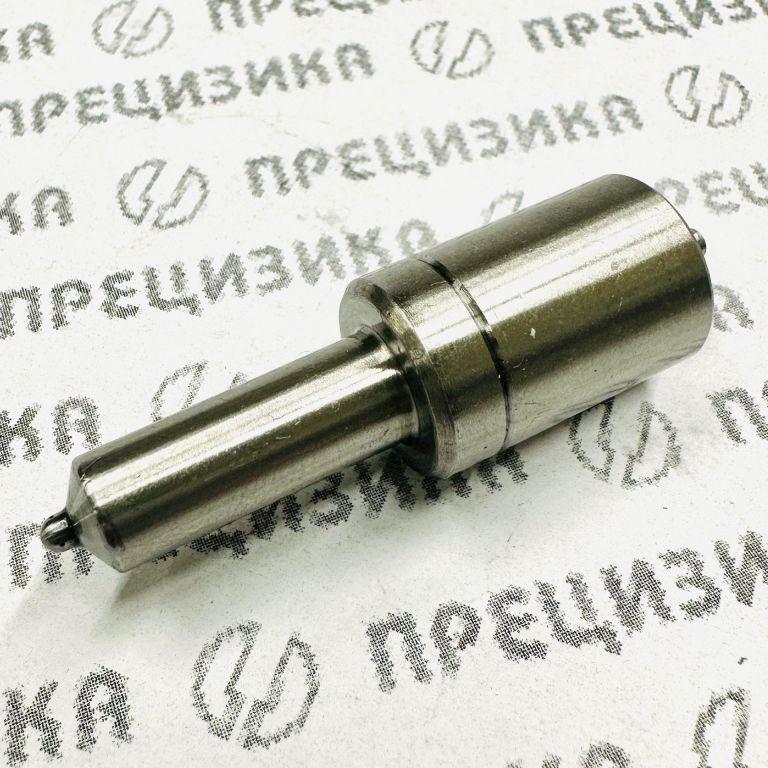

261.1112110-01 Распылитель форсунки. Прецизика 261-01
Распылитель 261.1112110-01 (ремонтный)
Артикул: 261.1112110-01
Бренд (торговая марка): ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 261.1112110-01 является прецизионным элементом дизельной топливной форсунки закрытого типа. Деталь предназначена для установки в корпус форсунки и отвечает за дозированную подачу и мелкодисперсное распыление топлива в камере сгорания двигателя.
Конструктивно изделие представляет собой неразборную пару, состоящую из корпуса распылителя и запорной иглы. Пара является прецизионной: зазор между иглой и направляющей поверхностью корпуса выдерживается с микронной точностью (зазор селективной сборки составляет единицы микрон). Разукомплектование пары (замена иглы отдельно от корпуса) не допускается, так как ведет к потере герметичности и нарушению гидроплотности.
Ключевые конструктивные особенности:
- Тип распылителя: Закрытый, бесштифтовой, многоструйный.
- Прецизионная обработка: Рабочие поверхности иглы и корпуса обработаны с высокой чистотой поверхности для обеспечения минимального трения и износа.
- Геометрия факела: Наличие сопловых отверстий, расположенных под строго заданным углом, формирует факел распыла, оптимальный для камеры сгорания двигателей семейства ЯМЗ (тип ЦНИДИ).
- Уплотнение: Герметичность достигается за счет прецизионной подгонки конической запирающей части иглы к седлу корпуса, а также торцевого прилегания к корпусу форсунки через уплотнительную шайбу.
2. Назначение
Изделие предназначено для ремонта и восстановления работоспособности дизельных форсунок, устанавливаемых на двигатели Ярославского моторного завода (ЯМЗ) и их модификации.
Функционально распылитель обеспечивает:
- Впрыск топлива под высоким давлением (свыше 16 МПа) непосредственно в цилиндр.
- Качественное распыление топлива на мельчайшие частицы для эффективного смесеобразования.
- Отсечку подачи топлива (резкое прекращение впрыска) для предотвращения подтекания и дымления двигателя.
Применяется в качестве сменного элемента при капитальном ремонте форсунок, а также при эксплуатационном износе, вызванном естественной выработкой ресурса или использованием некачественного топлива.
3. Аналоги, кросс-номера и альтернативные обозначения
Распылитель 261.1112110-01 является взаимозаменяемым с рядом артикулов, применявшихся в разные годы выпуска техники. При подборе аналога необходимо учитывать, что, несмотря на идентичность посадочных мест, настройки давления могут отличаться.
| Тип номера | Обозначение / Артикул |
|---|---|
| Базовый OEM | 261.1112110-01 |
| Аналог (ранние выпуски) | 0261.1112110 |
| Аналог (модернизированный) | 33.1112110-230 |
| Упрощенные обозначения | 261-01, 33-230 |
| Заводские модификации | 261.1112110Н, 39.1112110-27 |
| Международный аналог (Motorpal) | DOP 154 S 438-416 / DOP154S438-4161 |
4. Материал и технические характеристики
Материал: Корпус и игла распылителя изготавливаются из высоколегированной инструментальной стали (обычно марки 18Х2Н4ВА или аналогичной). Для достижения высокой твердости и износостойкости поверхностного слоя применяется цементация с последующей закалкой и низким отпуском. Данная обработка обеспечивает стойкость к абразивному износу и эрозии от потока топлива под высоким давлением.
Технические параметры (справочные, для стандартной регулировки):
| Параметр | Значение |
|---|---|
| Количество сопловых отверстий | 4 шт. |
| Номинальный диаметр сопловых отверстий | 0,35 мм |
| Угол конуса распыла | ≈ 154° |
| Эффективное проходное сечение (μf) | 0,280 – 0,300 мм² |
| Диаметр направляющей части иглы | 6 мм |
| Давление начала впрыска (настройка форсунки) | 16,5 – 18,0 МПа (или 22,0+ МПа для форсунок поздних модификаций) |
Примечание: Точное значение давления начала впрыска устанавливается при регулировке на стенде в зависимости от конкретной модели двигателя и требований эксплуатационной документации.
5. Применимость
Данный распылитель устанавливается в корпуса форсунок серии 261 (ЯМЗ). Важно отметить: распылитель 261.1112110-01 не применяется на форсунках серии 263 (например, 263.1112010-04), предназначенных для двигателей ЯМЗ-7511 поздних версий или ЯМЗ-658. Для них используется артикул 33.1112110-250.
Совместимость с форсунками
| Форсунки (оригинальные номера) | Примечание |
|---|---|
| 261.1112010-04 | Классическая комплектация ЯМЗ-236/238 |
| 261.1112010-13 | Модификация с измененной регулировкой |
| 261.1112010-11 | Аналог 261-04 |
| 261.1112010-03 | Ранние модификации |
| 261-13 (12) | Торговое/сборочное обозначение |
Применяемость по двигателям и технике
| Двигатели (Модификации ЯМЗ) | Типы техники и машин |
|---|---|
| ЯМЗ-236 (V6, 11.15 л) Модификации: М2, Н, НЕ, БЕ, ДК, Г и др. | Автомобили: МАЗ-500/503/5335/5432/5516/5551/6303/6422; Урал-4320/5557; КрАЗ-255/260/6510/6322 (с дв. ЯМЗ-236/238); ЗИЛ-534330/541730 (с дв. ЯМЗ). Автобусы: ЛАЗ-695/699/4207 (дизельные мод.), ЛиАЗ-5256 (часть модификаций с ЯМЗ), МАЗ-104/105. С/Х техника: Комбайны «Дон-1500», «Славутич», «Енисей» (часть мод.), КСК-100. |
| ЯМЗ-238 (V8, 14.86 л) Модификации: М2, АМ2, Б, БЕ, Д, ДЕ, НД, БК, ГМ, КМ2 и др. | Автомобили: МАЗ (тяжелая серия 6422, 6303), КрАЗ-260/6510/6322/65055, МЗКТ-6527. Спецтехника: Экскаваторы, бульдозеры на базе тракторов Т-170/Т-10М (при установке ЯМЗ), автокраны, компрессорные станции. Дизель-генераторы: ДГУ и электростанции стационарного типа на базе ЯМЗ-238. |
| ЯМЗ-240 (V12, 22.3 л) Модификации: НМ2, ПМ2, Б и др. | Карьерная техника: БелАЗ-540А (часть модификаций), БелАЗ-7540/7548 (серия А/В/С). Тяжелая спецтехника: Тракторы Т-330, трубоукладчики, бульдозеры ЧЕТРА (серия Т-11Я/121 с ЯМЗ-240). С/Х техника: Тракторы К-700/К-701 («Кировец») только при условии комплектации двигателем ЯМЗ-240 (чаще встречается на К-701). |
| ЯМЗ-7511 (V8) Ранние версии (до перехода на форсунки 263-й серии) | Тягачи и шасси: МЗКТ-7413/6527 (ранние выпуски), БАЗ (Брянский автозавод), некоторые модификации МАЗ. |
Важно: Указанные распылители применялись на стандартных (атмосферных) и турбированных версиях двигателей, где топливная аппаратура высокого давления (ТНВД) типа «Компакт-40» или рядные ТНВД ЯЗДА выдает давление в диапазоне, соответствующем настройкам данного распылителя.
6. Правила подбора и замены
- Идентификация: Перед заказом необходимо сверить номер на корпусе старого распылителя. Наличие маркировки 261.1112110-01 или аналогов из таблицы выше подтверждает совместимость.
- Проверка форсунки: Данный распылитель устанавливается только в корпуса форсунок серии 261. Попытка установки в корпуса серии 263 (двигатели Евро-1/Евро-2 или ЯМЗ-7511 поздних выпусков) приведет к неработоспособности двигателя.
- Замена пары: Замена распылителя должна производиться квалифицированным персоналом в условиях мастерской, оснащенной стендом для проверки и регулировки форсунок.
- Технология замены: При замене распылителя категорически запрещается разукомплектовывать прецизионную пару (менять иглу от другого распылителя). Перед установкой распылитель необходимо промыть в чистом дизельном топливе.
- Регулировка: После установки нового распылителя обязательна проверка давления начала впрыска и качества распыла («туман», отсутствие струйных выбросов) на регулировочном стенде (ДД-10-01 или аналогичном). Давление выставляется согласно паспорту двигателя.
- Момент затяжки: Затяжку гайки распылителя (момент) необходимо производить динамометрическим ключом согласно ремонтной документации на форсунку (во избежание деформации корпуса и заклинивания иглы).
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия) специализируется на производстве и восстановлении прецизионных деталей топливной аппаратуры дизельных двигателей. Под торговой маркой «ПРЕЦИЗИКА» поставляются распылители, плунжерные пары и клапаны для дизельной топливной аппаратуры отечественного и зарубежного производства.
Продукция компании предназначена для рынка запасных частей и ремонтных нужд. Изделия изготавливаются в соответствии с требованиями конструкторской документации на оригинальные детали. Технологический процесс включает термическую обработку, прецизионную шлифовку и гидравлические испытания каждой партии. Применяемые материалы и технологии направлены на обеспечение ресурса, сопоставимого с оригинальными изделиями заводов-изготовителей штатной комплектации.
