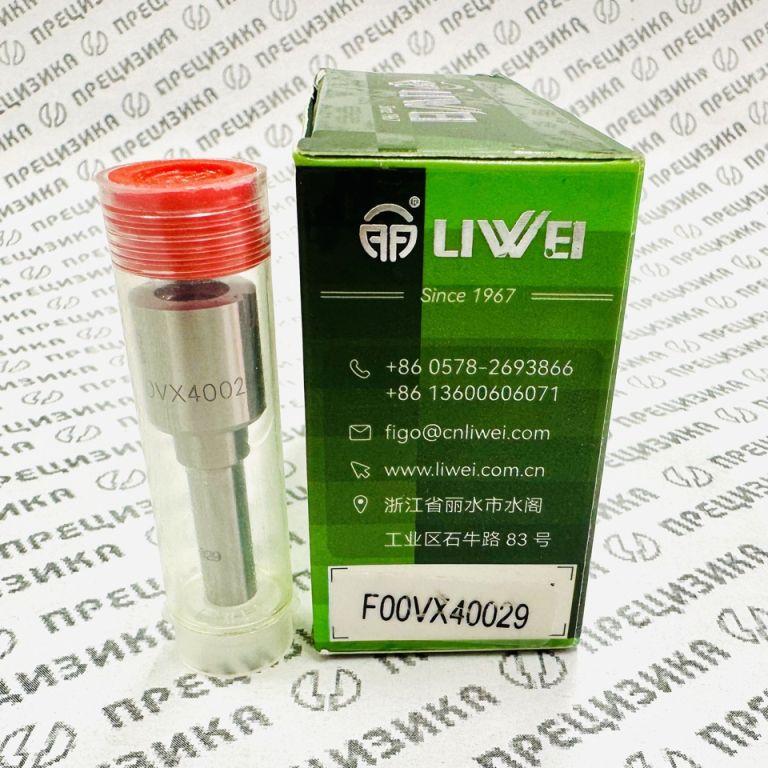

F00VX40029 Распылитель пьезофорсунки Liwei
Распылитель пьезофорсунки Bosch F00VX40029 (PEF29 / 71P429)
Наименование: Распылитель пьезофорсунки Bosch F00VX40029 (PEF29 / 71P429)
Артикул: F00VX40029
Бренд (упаковка/поставка): LIWEI
Производитель компонента: Оригинальная продукция Bosch (Германия) / Упаковщик: Liwei Fuel Injection Co., Ltd. (Китай)
Примечание по происхождению: Артикул F00VX40029 является внутренним кодом Robert Bosch GmbH для прецизионного распылителя. Компания LIWEI выступает в данном случае как поставщик и упаковщик данного компонента, который может поставляться как в оригинальной комплектации, так и в качестве компонента, прошедшего контроль качества на предприятиях LIWEI. Технические параметры полностью соответствуют спецификации Bosch.
1. Описание и конструктивные особенности
Распылитель F00VX40029 является сменным гидромеханическим элементом (носовой частью) дизельной форсунки типа Bosch CRI3 (Common Rail Injection 3-го поколения). Данный узел предназначен для установки в корпус форсунки, оснащенной пьезоэлектрическим актуатором.
Основная функция компонента — преобразование высокого давления топлива, создаваемого ТНВД, в мелкодисперсный факел с заданной геометрией. Конструкция распылителя определяет точность дозирования топлива на всех режимах работы двигателя, включая фазы предварительного, основного и поствпрысков, характерных для многократного впрыска пьезосистем.
Ключевые конструктивные особенности:
- Тип форсунки: Пьезоэлектрическая (Common Rail).
- Исполнение: Прецизионная пара (игла + корпус распылителя). Селективная сборка.
- Гидрозатвор: Высокое качество обработки направляющей части иглы обеспечивает минимальные утечки в обратную магистраль (слив).
- Геометрия сопла: Специальная профилировка отверстий для повышения давления в момент впрыска (эффект кавитации) и предотвращения закоксовывания.
- Количество отверстий: 8 (восемь).
- Схема расположения: Асимметричная, обеспечивающая равномерное заполнение камеры сгорания и исключающая попадание топлива на стенки цилиндра.
Данный компонент не содержит электронных датчиков, клапанов управления или пьезопакета. Это исключительно механическая прецизионная часть.
2. Назначение
Компонент предназначен для профессионального ремонта и восстановления дизельных топливных форсунок в условиях специализированных мастерских (Diesel Service, Topливная лаборатория). Установка нового распылителя требуется в следующих случаях:
- Естественный износ: Выработка ресурса посадочного конуса иглы и седла, приводящая к падению давления впрыска и подтеканию форсунки.
- Закоксовка: Затвердевание смолистых отложений и сажи в сопловых отверстиях, изменение факела распыла.
- Гидроудар: Повреждение носика распылителя вследствие попадания воды в цилиндр.
- Прогар: Разрушение сопловой части из-за прорыва газов при негерметичной посадке.
Установка нового распылителя восстанавливает заводские параметры: давление начала впрыска (VOP), производительность, форму факела и герметичность.
3. Аналоги, типоразмер и обозначение
Компонент имеет несколько кросс-номеров и обозначений, используемых различными упаковщиками.
Таблица 1. Кросс-номера и обозначения
| Тип обозначения | Значение |
|---|---|
| Оригинальный артикул Bosch | F00VX40029 |
| Альтернативный артикул Bosch | PF00VX40029 |
| Техническое обозначение | PEF29 |
| Внутренний код производителя | 71P429 |
| Упаковщик King Star | KSF00VX40029 |
| Упаковщик Green Power | GPF00VX40029 |
| Аналог SRN | SRN.101.4005 |
Таблица 2. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип системы | Common Rail (CR) |
| Тип управления | Пьезоэлектрический актуатор |
| Совместимость с корпусом | Bosch CRI3.x (евро 4/5/6) |
| Материал | Легированная сталь (спецсплав) |
| Покрытие | Антифрикционное (DLC на игле, опционально) |
| Количество сопловых отверстий | 8 (0.12 мм) |
| Угол конуса распыла | ~156° |
| Рабочее давление | до 2000 бар (пиковое) |
4. Применимость
Компонент применяется в широком спектре дизельных двигателей концерна VAG (Volkswagen Audi Group) и коммерческой техники, где установлены форсунки Bosch с пьезоприводом.
Таблица 3. Применяемость (Форсунки, Двигатели, Техника)
| Артикулы совместимых форсунок (Bosch / VAG / OEM) | Серия / Коды двигателей (основные) | Применяемая техника (Примеры) |
|---|---|---|
| 0 445 116 004 / 005 / 029 / 030 03L130277 / 03L130855X | 2.0 TDI (VAG, поколение 1/2) AZV, BKD, BMA, BMN, BMR, BKP, BRF | Audi A3 (8P), VW Golf V, VW Passat B6, Skoda Octavia II (1Z), Seat Leon (1P) |
| 0 445 116 034 / 035 0 986 435 370 | 2.0 TDI (VAG, Коммерческий / Усиленный) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CDBA, CDCA, CFCA, CNFA, CXGA, CXGB | VW Amarok (2H), VW Transporter T5/T6 (7H/7E), VW Multivan, VW Caravelle |
| 0 445 116 029 / 030 / 034 / 035 03L130277C / BX | 2.0 TDI (VAG, поколение 3 / CRBC) CBAA, CBAB, CBBA, CBBB, CBDB, CFFA, CFFB, CFGB, CFHC, CLJA | VW Golf VI, VW Tiguan (5N), VW Passat B6 (FL), Skoda Superb II, Skoda Yeti |
| 0 986 435 360 / 369 / 370 03L130277 / 03L130855X | 2.0 TDI (Audi, Продольное расположение) CAGA, CAGB, CAHA, CAHB, CJCA, CMEA, CMGA, CNHC, CGLD | Audi A4 (B8), Audi A5 (8T/8F), Audi Q5 (8R), Audi A4 Allroad |
Примечание: Приведенный список двигателей не является исчерпывающим, но охватывает большинство модификаций 2.0 TDI. Не применяется для моторов 1.6 TDI (там используется другой распылитель) и для V6/V8 TDI.
5. Правила подбора и замены
Установка данного компонента требует соблюдения строгого технологического регламента и обязательной последующей калибровки форсунки на стенде.
- Идентификация: Перед заказом необходимо вскрыть форсунку и убедиться в маркировке на старом распылителе (должно быть выбито "29" или полный артикул). Запрещается подбор "на глаз" по марке автомобиля, так как корпуса форсунок могут быть унифицированы, а распылители отличаются.
- Дефектовка корпуса: Замена распылителя эффективна только при исправном пьезоактуаторе и гидроклапане корпуса форсунки. Если корпус неисправен (износ поршня, неисправность актуатора), замена распылителя не решит проблему.
- Чистота: Сборка должна производиться в условиях, исключающих попадание пыли. Используется только чистая калибровочная жидкость.
- Момент затяжки: При сборке необходимо строго соблюдать момент затяжки гайки распылителя, указанный производителем стендового оборудования или OEM-документацией (обычно используется динамометрический ключ с точной установкой).
- Кодирование: После сборки форсунка обязательно устанавливается на стенд (например, Bosch EPS 815 / 708) для проверки:
- Величины цикловой подачи на режимах холостого хода и полной нагрузки.
- Коррекции кода IMA (Injector Menge Abgleich).
- Герметичности конуса.
- Качества распыла.
- Программирование: Новый код производительности (IMA/ISA) должен быть прописан в ЭБУ автомобиля через диагностическое оборудование (ODIS, VCDS).
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайская компания, специализирующаяся на поставках компонентов для ремонта дизельной топливной аппаратуры. Компания не является конвейерным поставщиком для заводов VAG, однако осуществляет фасовку и поставку деталей, соответствующих стандартам рынка послепродажного обслуживания (Aftermarket).
Ключевые аспекты качества:
- Материал: В изделии используется сталь высокого качества, сопоставимая по твердости (HRC) с оригинальными компонентами Bosch.
- Точность: Заявленная точность обработки прецизионных поверхностей (игла/корпус) составляет единицы микрон, что обеспечивается современным шлифовальным оборудованием.
- Контроль: Партии проходят выборочный контроль на гидравлических стендах. Тем не менее, окончательная проверка качества осуществляется мастером-ремонтником непосредственно перед установкой.
Резюме: Распылитель F00VX40029 является технически сложным компонентом. Пригодность для ремонта конкретной форсунки определяется специалистом по результатам дефектовки. Продукция под брендом LIWEI позиционируется как экономически целесообразная альтернатива для восстановления форсунок с истекшим сроком заводской гарантии.
