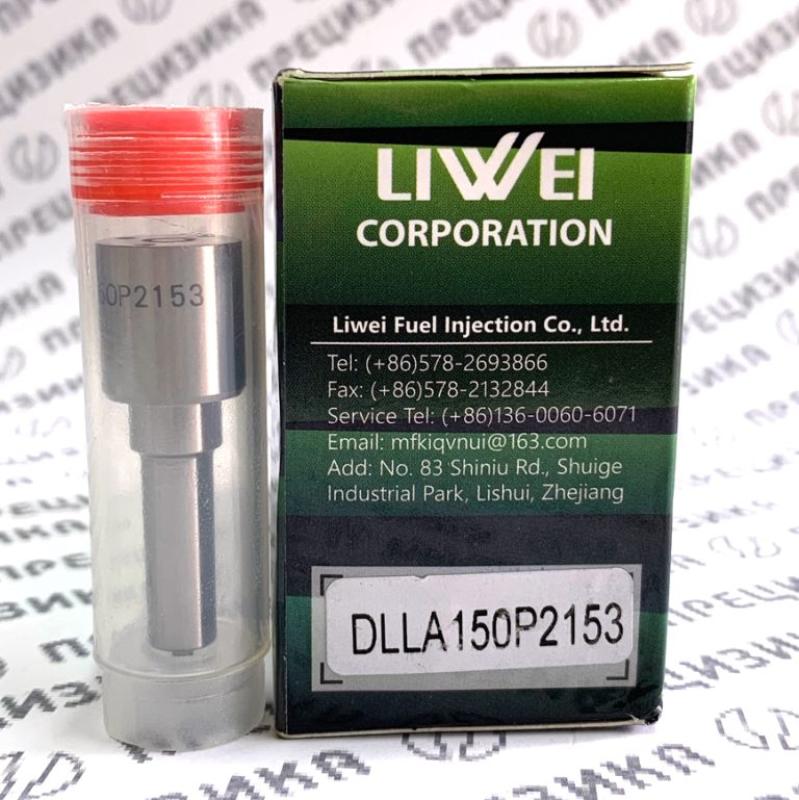

DLLA150P2153 Распылитель форсунки Liwei
Распылитель 0433172153 (DLLA150P2153) — техническое описание
1. Описание и конструктивные особенности
Распылитель DLLA150P2153 (артикул 0 433 172 153 / 0433172153) — сменный прецизионный элемент топливной форсунки дизельного двигателя. Деталь предназначена для установки в форсунки аккумуляторной топливной системы Common Rail. Поставляется под торговой маркой LIWEI, производитель — Liwei Fuel Injection Co., Ltd. (Китай). Изделие является запасной частью, совместимой с форсунками Bosch и ЯМЗ.
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Корпус | Высоколегированная инструментальная сталь с термической обработкой и поверхностным азотированием |
| Игла | Прецизионная, образует с корпусом пару трения с малым зазором |
| Количество распыливающих отверстий | 8 |
| Диаметр распыливающих отверстий | 0,15 мм |
| Угол конуса распыла | 150° |
| Тип уплотнения | Коническое, по типу LL |
| Рабочая среда | Дизельное топливо, класс не ниже К5 |
Конструкция обеспечивает мелкодисперсный впрыск топлива в камеру сгорания под высоким давлением. Прецизионная обработка отверстий позволяет сохранять равномерность цикловой подачи по цилиндрам.
2. Назначение
Распылитель DLLA150P2153 применяется как сменный элемент при ремонте и восстановлении дизельных форсунок Common Rail. Используется для замены изношенной распыливающей пары без приобретения форсунки в сборе.
Основные функции:
- дозирование топлива и распределение его по объёму камеры сгорания;
- обеспечение мелкодисперсного распыла;
- поддержание штатных параметров впрыска в составе форсунки;
- восстановление работоспособности форсунки после выработки ресурса распылителя.
3. Аналоги, типоразмер, обозначение, материал и технические характеристики
3.1. Обозначения и каталожные номера
| Параметр | Значение |
|---|---|
| Основной артикул Bosch | 0 433 172 153 / 0433172153 |
| Артикул LIWEI | DLLA150P2153 |
| Обозначение по каталогам Bosch | DLLA 150 P 2153 |
| Варианты написания | DLLA150P2153, DLLA 150P 2153, DLLA 150 P 2153 |
| Аналоги в каталогах | Repard 11-215, GPDLLA150P2153, LWDLLA150P2153, RUDLLA150P2153, SHDLLA150P2153, XMDLLA150P2153, А-02-158-00-00-00 |
Важно: артикулы LT-Q9005, FIB1386LZ, А-04-022-00-00-00, 5340.1112010 и аналогичные относятся к форсункам в сборе, а не к самому распылителю.
3.2. Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип детали | Распылитель форсунки Common Rail |
| Количество отверстий | 8 |
| Диаметр отверстий | 0,15 мм |
| Угол распыла | 150° |
| Максимальное давление впрыска | до 1800 бар, в зависимости от версии ТНВД |
| Рабочая температура | от −40 °C до +120 °C |
| Кратковременная температура | до +150 °C |
| Ориентировочный ресурс | не менее 150 000 км при соблюдении условий эксплуатации |
| Совместимое топливо | Дизельное топливо по ГОСТ 305-2013, класс не ниже К5 |
3.3. Материалы
| Элемент | Материал |
|---|---|
| Корпус распылителя | Высоколегированная инструментальная сталь |
| Игла | Инструментальная сталь с прецизионной обработкой |
| Покрытие | Азотированное, износостойкое |
4. Применимость
4.1. Форсунки, в которых применяется распылитель
| Производитель / каталожный номер | Примечание |
|---|---|
| Bosch 0 445 120 178 (0445120178) | Оригинальная форсунка для ЯМЗ-530 Евро-4 |
| АЗПИ А-04-022-00-00-00, А-04-022-00-00-02 | Аналог российского производства |
| ЯМЗ 5340.1112010, 5340.1112010-01, 5340.1112010-20 | Заводские обозначения форсунок |
| LT-Q9005, FIB1386LZ, AM.5340.1112010 | Встречаются как взаимозаменяемые обозначения форсунок |
Примечание: модификации форсунок 5340.1112010-01 и 5340.1112010-20 относятся к новому образцу. При замене распылителей на таких форсунках не допускается смешивание старого и нового образцов на одном двигателе. Замена выполняется комплектом на все цилиндры.
4.2. Двигатели
Распылитель применяется на дизельных двигателях семейства ЯМЗ-530 экологического класса Евро-4, включая отдельные исполнения Евро-5.
| Конфигурация | Модели |
|---|---|
| 4-цилиндровые, 4,4 л | ЯМЗ-534, ЯМЗ-5340, ЯМЗ-53402, ЯМЗ-5341, ЯМЗ-5341-10, ЯМЗ-5342, ЯМЗ-5343, ЯМЗ-5344, ЯМЗ-5344-10, ЯМЗ-53442, ЯМЗ-53443 |
| 6-цилиндровые, 6,7 л | ЯМЗ-536, ЯМЗ-536-10, ЯМЗ-536-40, ЯМЗ-536-100, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364 |
4.3. Техника
| Категория техники | Модели / бренды |
|---|---|
| Грузовые автомобили и шасси | ГАЗ ГАЗон NEXT, Садко NEXT, ГАЗ-3309, ГАЗ-33086, ГАЗ-33088, ГАЗ-330811, ГАЗ-3344, Валдай; МАЗ-4370, МАЗ-4371, МАЗ-4570, МАЗ-5340, МАЗ-5440, МАЗ-5550; Урал NEXT, Урал-4320, Урал-3255, Урал-5557, Урал-63705; отдельные модели КАМАЗ |
| Автобусы | ПАЗ-3204, ПАЗ-320402, ПАЗ-320412, ПАЗ-3205, ПАЗ-32053, ПАЗ-3237, ПАЗ-4234, ПАЗ Вектор Next, ПАЗ Вектор 8.8; ЛиАЗ-4292, ЛиАЗ-5256, ЛиАЗ-5292, ЛиАЗ-5293, ЛиАЗ-6212, ЛиАЗ-6213; КАвЗ-4235, КАвЗ-4238 «Аврора», КАвЗ-4270, КАвЗ-3976 |
| Специальная и дорожно-строительная техника | Шасси коммунальной, пожарной и строительной техники на базе ГАЗ, МАЗ, Урал; комбайны Ростсельмаш; экскаваторы ТВЭКС ЕК-14, ЕК-20 |
| Автомобили повышенной проходимости | ВПК «Тигр», «Волк», СПМ-2, СПМ-3 «Медведь» |
5. Правила подбора и замены
| Этап | Требование |
|---|---|
| Подбор | Сверять артикул распылителя и артикул форсунки. Не использовать артикулы форсунок вместо артикула распылителя |
| Проверка перед установкой | Осмотреть сопловые отверстия, иглу, корпус на наличие механических повреждений, следов коррозии, загрязнений |
| Монтаж | Выполнять в условиях специализированной мастерской. Поверхности деталей должны быть чистыми и обезжиренными. Соблюдать момент затяжки и последовательность сборки |
| Комплектность | При замене распылителей на двигателе рекомендуется менять комплектом на все цилиндры. Для форсунок нового образца смешивание поколений не допускается |
| Контроль после замены | Обязательная проверка форсунки на стенде: давление впрыска, герметичность, равномерность распыла, отсутствие подтеканий |
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры. Продукция выпускается как запасные части для ремонта дизельных топливных систем, включая элементы форсунок Common Rail.
Деталь DLLA150P2153 под брендом LIWEI не является оригинальной запасной частью Bosch или ЯМЗ. Она позиционируется как заменитель, соответствующий по геометрическим и гидравлическим параметрам оригинальному распылителю Bosch 0 433 172 153.
При использовании аналогов сторонних производителей рекомендуется проводить входной контроль геометрии и гидравлических характеристик. Для подтверждения заявленного ресурса следует соблюдать требования по чистоте топлива, своевременной замене топливных фильтров и выполнять установку на исправном топливном оборудовании.
Данное описание носит справочный характер. Точные параметры применимости следует дополнительно сверять по каталогам производителя техники и VIN-коду конкретного транспортного средства.
