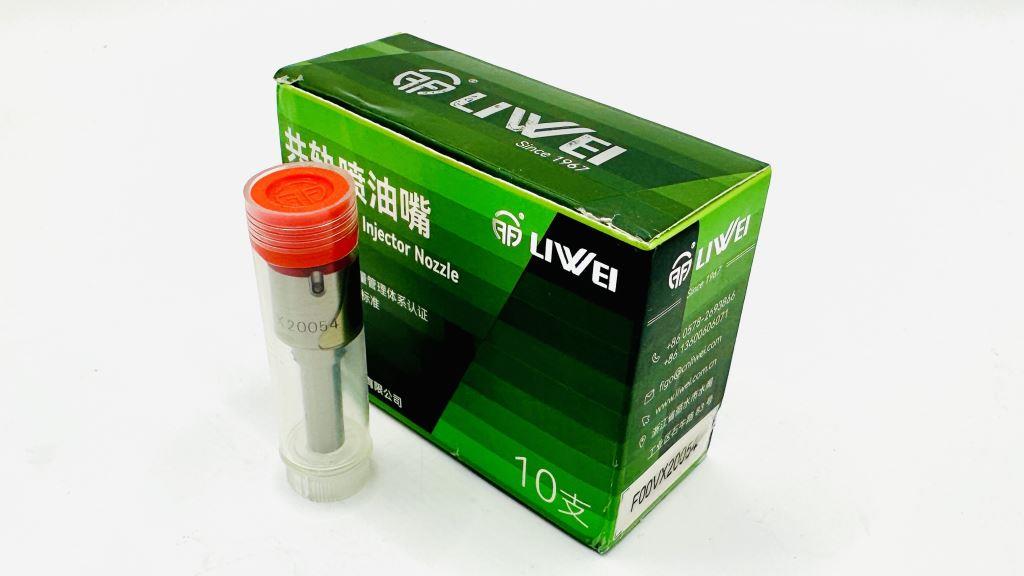

F00VX20054 Распылитель пьезофорсунки Liwei
Распылитель пьезофорсунки LIWEI F00VX20054 (Bosch CRI 3.0)
Артикул: F00VX20054 (F 00V X20 054)
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Тип детали: Прецизионный распылитель (Nozzle) для пьезоэлектрической форсунки Common Rail.
1. Описание и конструктивные особенности
Деталь F00VX20054 представляет собой сменный гидравлический элемент (распылитель) для пьезоэлектрических форсунок Bosch серии CRI 3.0. Узел является основным рабочим органом форсунки, отвечающим за дозирование и мелкодисперсное распыление топлива в камере сгорания.
В отличие от электромагнитных систем, в пьезофорсунках данного типа подъем иглы осуществляется за счет изменения линейных размеров пьезокристалла. Это позволяет реализовать многофазный впрыск (до 5–7 импульсов за цикл), что обеспечивает снижение жесткости работы двигателя (шума), оптимизацию процесса сгорания и выполнение норм токсичности Евро-4/Евро-5.
Конструкция узла включает:
- Корпус распылителя: изготовлен из высокопрочной легированной стали с применением термообработки (цементация/закалка) для обеспечения стойкости к высоким давлениям (до 1800–2000 бар) и абразивному износу.
- Игла: выполнена с высокой чистотой поверхности. Посадка иглы в корпусе селективная (прецизионная), зазор составляет единицы микрон, что предотвращает подтекание топлива и обеспечивает высокое давление впрыска.
- Микросверловка: распыливающие отверстия выполнены методом гидроабразивной эрозии (HE). Данный метод гарантирует отсутствие заусенцев на кромках, стабильную геометрию факела и гидравлическую производительность в течение всего ресурса.
2. Назначение
Распылитель LIWEI F00VX20054 предназначен для использования в качестве ремонтной запасной части при капитальном ремонте топливных форсунок. Применяется в специализированных цехах по ремонту дизельной топливной аппаратуры (Diesel Center / Fuel Injection Service).
Цель установки:
- Восстановление заводских параметров впрыска после износа штатного распылителя (увеличение обратного слива, потеря компрессии, нестабильная работа).
- Замена вышедшего из строя узла без покупки форсунки в сборе.
- Восстановление герметичности запорного конуса.
3. Типоразмер, аналоги и обозначения
Данная номенклатура может встречаться в каталогах под различными торговыми марками и внутренними кодами производителей.
| Категория | Номер / Артикул |
|---|---|
| Оригинальный артикул | F00VX20054, F 00V X20 054 |
| Аналоги (Aftermarket) | Wuzetem: PF00VX20054 Repard: 11-251 MEAT & DORIA: MLLA138FVX20054 Hoffer: MDLLA138FVX20054 |
| Номера форсунок в сборе | 0 445 116 019, 0 445 116 059, 0 986 435 395 |
| OEM коды (Fiat/Iveco) | 504341488, 504385557, 580540211 |
| OEM коды (Chrysler/Dodge) | 68226951AA |
| OEM коды (PSA) | 1609848980 |
| OEM коды (Mercedes) | A 642 070 14 87 |
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип системы | Common Rail (CR), высокое давление |
| Тип форсунки | Пьезоэлектрическая (Piezo), Bosch CRI 3.0 / 3.1 |
| Материал корпуса/иглы | Легированная быстрорежущая сталь / Tool Steel, высокая твердость HRC |
| Количество отверстий | 8 (могут встречаться модификации) |
| Диаметр распылителя (Nozzle Size) | Тип "P" серии (крупный корпус), соответствует корпусу CRI |
| Способ изготовления отверстий | Гидроэрозия (HE), микронная точность |
| Давление начала подъема иглы | Регулируется на стенде, обычно в диапазоне 250–350 бар (зависит от регулировки) |
| Максимальное давление системы | до 1800–2000 бар, кратковременное пиковое |
5. Применимость
Деталь устанавливается в форсунки двигателей, разработанных концерном Fiat Powertrain Technologies (FPT), и их лицензионных копиях.
| Форсунки | Двигатели | Техника |
|---|---|---|
| Bosch: 0 445 116 019, 0 445 116 059, 0 986 435 395 OEM: 504341488, 504385557, 580540211 | FPT F1C / F1CE3481 (3.0L Multijet, 145–180 л.с.) Mitsubishi 4P10 (3.0L) | Fiat: Ducato III Peugeot: Boxer II Citroen: Jumper II Iveco: Daily IV, Daily V Ram (Dodge): ProMaster 1500/2500/3500 Mitsubishi Fuso: Canter (FE/FG) |
Уточнение по технике:
- Iveco Daily: модельный ряд с моторами F1C (например, 35C14, 50C17 и др.).
- Ram ProMaster: североамериканская версия фургона Fiat Ducato с двигателем 3.0 EcoDiesel (на базе F1C).
- Спецтехника: моторы FPT F1C также устанавливаются на промышленное оборудование, генераторные установки и некоторые модели сельскохозяйственной техники (Case IH, New Holland), где используются аналогичные форсунки.
6. Правила подбора и замены
При подборе данной детали необходимо строгое соответствие следующим критериям:
- Идентификация форсунки: убедитесь, что на корпусе форсунки нанесен один из кодов, указанных в разделе "Форсунки" (например, 0 445 116 019). Установка распылителя в "похожую" форсунку без проверки кода не допускается ввиду различий в гидравлических характеристиках и прошивках ЭБУ.
- Проверка гидравлики: не допускается замена распылителя без последующей стендовой проверки на аппаратуре (например, Bosch EPS или аналог). Требуется обязательная регулировка производительности (кодирование IMA/ICA кодами в случае необходимости или балансировка по подаче).
- Чистота: монтаж производится только в условиях чистой комнаты или мастерской с соблюдением регламента чистоты. Попадание микрочастиц грязи под иглу приводит к клину распылителя и выходу из строя пьезоблока.
- Замена расходников: при замене распылителя рекомендуется одновременная замена уплотнительных колец, шайб и фильтра тонкой очистки форсунки (если предусмотрен конструкцией).
7. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов для дизельной топливной аппаратуры. Компания специализируется на выпуске прецизионных деталей (плунжерные пары, распылители, клапаны) для систем Common Rail ведущих мировых брендов (Bosch, Denso, Delphi).
Оценка качества: продукция LIWEI относится к сегменту Aftermarket (вторичный рынок) категории "Middle/High Grade". При производстве используется современное шлифовальное оборудование и контрольные стенды.
- Плюсы: высокая повторяемость геометрии, адекватная стоимость по сравнению с оригинальными узлами Bosch, стабильное качество при работе на номинальных давлениях.
- Особенности: при установке компонентов LIWEI критически важна правильная настройка на стенде. Ресурс данных распылителей при соблюдении топливной гигиены (чистое топливо, своевременная замена фильтров) сопоставим с большинством неоригинальных европейских упаковщиков (Meat&Doria, Wuzetem).
Резюме: деталь F00VX20054 от LIWEI является технически грамотной альтернативой оригинальному узлу для восстановления форсунок легкого коммерческого транспорта.
