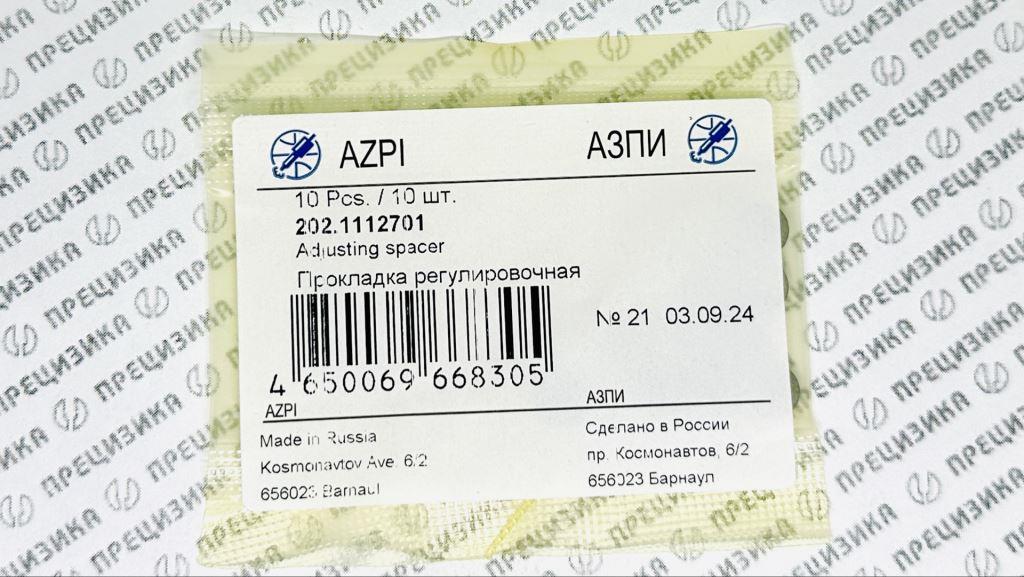

202.1112701 Шайба регулировочная 2,0мм АЗПИ 202.1112701
Регулировочная шайба форсунки 202.1112701 (толщина 2,0 мм)
Описание
Регулировочная шайба 202.1112701 представляет собой прецизионное металлическое изделие кольцевой формы, выполненное в виде сплошного диска. Входит в номенклатурный ряд регулировочных шайб форсунок АЗПИ и поставляется как отдельная позиция, так и в составе ремонтных комплектов. Наружный диаметр шайбы составляет 7,2 мм, толщина данной позиции — 2,0 мм.
Расположение в форсунке
Шайба устанавливается в верхней части корпуса форсунки, в пружинном отсеке. Конструктивное положение — между пружиной и её опорным седлом. Центровка детали в сборочном гнезде достигается за счёт посадки по наружному диаметру 7,2 мм. Изменение толщины шайбы регулирует величину предварительного сжатия пружины, воздействующей на иглу распылителя.
Назначение
Деталь предназначена для ремонта, технического обслуживания и точной настройки давления начала впрыска топлива в форсунках модельного ряда АЗПИ (172, 174, 204, 216 и их модификаций).
Типоразмер и обозначение
Номенклатура включает 11 типоразмеров шайб с шагом по толщине 0,1 мм. Базовый артикул 202.1112701 соответствует толщине 2,0 мм. Производные артикулы и соответствующие толщины приведены в таблице.
| Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм |
|---|---|---|---|---|---|
| 202.1112701 | 2,0 | 202.1112701-04 | 1,6 | 202.1112701-08 | 1,2 |
| 202.1112701-01 | 1,9 | 202.1112701-05 | 1,5 | 202.1112701-09 | 1,1 |
| 202.1112701-02 | 1,8 | 202.1112701-06 | 1,4 | 202.1112701-10 | 1,0 |
| 202.1112701-03 | 1,7 | 202.1112701-07 | 1,3 |
Для ремонтных работ предусмотрены два варианта ремкомплектов:
| Артикул комплекта | Состав (толщины, мм) | Характеристика | Масса, кг | Габариты упаковки, м |
|---|---|---|---|---|
| 202.1112701 ЗИ | 2,0; 1,6; 1,3; 1,2; 1,0 | Малый ремкомплект (5 шт.) | — | — |
| 202.1112701-1 ЗИ | 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1,6; 1,7; 1,8; 1,9; 2,0 | Полный ремкомплект (11 шт.) | 0,05 | 0,09 × 0,01 × 0,16 |
Материал и технические характеристики
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Производитель | АО «АЗПИ», Россия | Диапазон толщин в ряду | 1,0…2,0 мм |
| Наружный диаметр | 7,2 мм | Шаг изменения толщины | 0,1 мм |
| Толщина (арт. 202.1112701) | 2,0 мм | Материал | Прецизионный металлический сплав |
| Форма | Сплошной диск, центрируется по Ø7,2 мм |
Влияние толщины данной шайбы на давление впрыска
Толщина шайбы оказывает прямое влияние на величину предварительного сжатия пружины форсунки и, соответственно, на давление начала впрыска. Зависимость представлена ниже.
| Изменение толщины | Изменение сжатия пружины | Изменение давления впрыска |
|---|---|---|
| Увеличение | Увеличивается | Повышается |
| Уменьшение | Уменьшается | Понижается |
Конкретное изменение давления на каждые 0,1 мм толщины определяется характеристиками настраиваемой форсунки и контролируется инструментально на стенде.
Применимость
Шайбы артикульного ряда 202.1112701 применяются для настройки следующих моделей форсунок производства АО «АЗПИ»:
| Семейство | Модель форсунки | Двигатель (применение) |
|---|---|---|
| 172 | 172.1112010-11.01 | Д-245Е2, Д-260Е2 |
| 172 | 172.1112010-11.02 | Д-245Е2, Д-260Е2 |
| 172 | 172.1112010-11.05 | 3LD |
| 174 | 174.1112010-01 | Д-243 |
| 174 | 174.1112010-02 | Д-243 |
| 204 | 204.1112010-50.20 | ЯМЗ-236НЕ2 (аналог 267.1112010-11) |
| 204 | 204.1112010-50.22 | ЯМЗ Euro-3 (аналог 267.1112010-21, распылитель 069-01) |
| 204 | 204И.1112010 | А-01, А-41 |
| 204 | 204И.1112010-1 | А-01, А-41 |
| 216 | 216.1112010 А | КАМАЗ-740.31-240, -740.30-260 (распылитель 904) |
| 216 | 216.1112010-01А | КАМАЗ-740.51-320 (распылитель 905) |
| 216 | 216.1112010-02А | КАМАЗ-740.50-360 (распылитель 906) |
| 216 | 216.1112010-10 | КАМАЗ Euro-3 (распылитель 910) |
Форсунки, регулируемые данным комплектом шайб, устанавливаются на дизельные двигатели ЯМЗ (236НЕ2, 236/238/240 Евро-3), КАМАЗ (740.31-240, 740.30-260, 740.51-320, 740.50-360) и ММЗ (Д-243, Д-245, Д-260).
Правила подбора и замены
- Подбор. Требуемая толщина регулировочной шайбы определяется строго по результатам измерения фактического давления начала впрыска на специализированном стенде для диагностики и настройки топливной аппаратуры. Подбор осуществляется из размерного ряда с шагом 0,1 мм до достижения номинального давления, указанного в технической документации на конкретную форсунку.
- Замена. При проведении ремонтных работ, особенно после замены распылителя, ранее установленная шайба подлежит обязательной замене на новую. Повторное использование шайбы не обеспечивает стабильного достижения требуемых параметров давления.
- Рекомендация по оснастке. Для обеспечения возможности точной настройки при ремонте рекомендуется применение полного ремкомплекта 202.1112701-1 ЗИ (11 типоразмеров) или малого ремкомплекта 202.1112701 ЗИ (5 типоразмеров).
О бренде
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие, расположенное в г. Барнауле. Специализируется на разработке и производстве прецизионных компонентов топливной аппаратуры для дизельных двигателей. Продукция завода поставляется на конвейеры и в качестве запасных частей для двигателей ЯМЗ, КАМАЗ, ММЗ и других производителей. Реализация изделий осуществляется через сеть официальных дистрибьюторов.
