007-010-19-2-1 Кольцо уплотнительное ТНВД ЯЗРТИ 25.3111.3015
Кольцо уплотнительное 007-010-19-2-1 (25.3111.3015, 921.1110973)
Описание

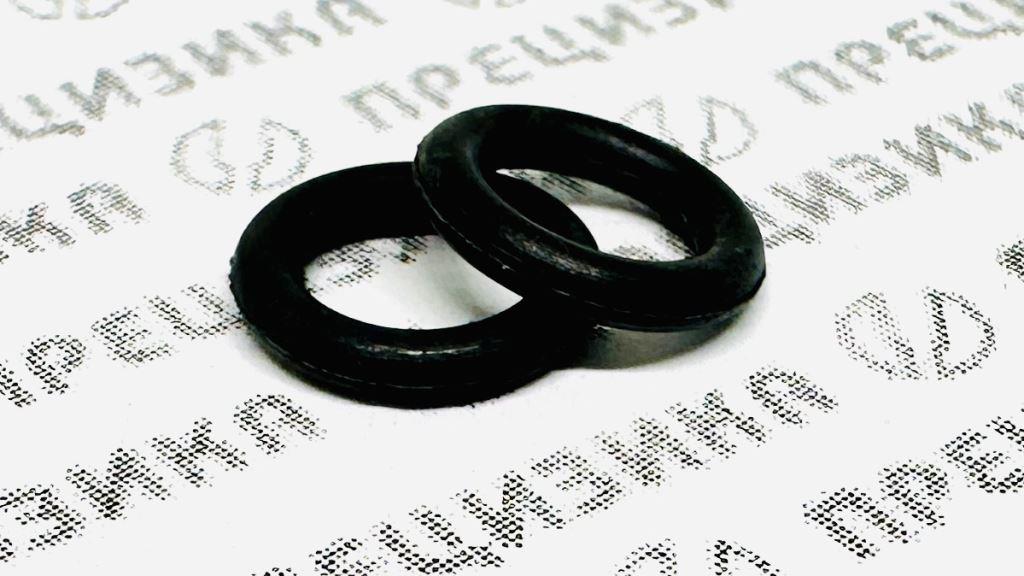

Изделие представляет собой формованное резинотехническое кольцо круглого сечения, спроектированное для обеспечения герметичности неподвижных и подвижных соединений в узлах топливной аппаратуры дизельных двигателей. Конструкция и размеры регламентированы ГОСТ 9833-73. Деталь функционирует в условиях контакта с дизельным топливом и моторными маслами, предотвращая утечки рабочей среды и подсос воздуха в системы регулирования.
Расположение
В соответствии с каталожными данными и спецификациями узлов топливных насосов высокого давления (ТНВД), данное кольцо устанавливается в корпус корректора подачи топлива по наддуву. В V-образных насосах моделей 363 и 373 деталь занимает позицию 13, обеспечивая герметизацию сопряжения втулки корректора.
Модели ТНВД
Изделие применяется в составе широкой номенклатуры ТНВД, агрегатируемых с двигателями ЯМЗ и ММЗ. Перечень охватывает следующие семейства и модификации:
| Семейство ТНВД | Модели | Применяемость (двигатель) |
|---|---|---|
| 363 | 363-40.01, 363-40.04, 363-40.04Т, 363-40.05, 363-40.09, 363-40.14, 363-41.05 | Д-260.1/С, Д-260.4/С, Д-260.5С, Д-260.9, Д-260.14, Д-265.13Е2 |
| 373 | Базовые и модификации | ЯМЗ-236 НЕ/БЕ, ЯМЗ-238, ЯМЗ-7601.10 |
| 773 | 773-01, 773-01Т, 773-02, 773-04, 773-04Э, 773-04Э2, 773-08, 773-40.09 | Д-245, Д-245.5С, Д-245.7, Д-245.16Л, Д-245.43С2 |
| 774 | 774, 774-08 | Д-442-56И, Д-442-57И, Д-442-59И |
| 776 | 776Э2 | Д-246.1, Д-246.2 |
Назначение
Основная функция — герметизация статических и динамических стыков в гидравлических и пневматических системах ТНВД. В корректоре наддува деталь предотвращает неконтролируемое перетекание топлива между полостями, что критически важно для точности дозирования подачи в зависимости от давления наддувочного воздуха. Выход из строя уплотнителя ведет к нестабильной работе двигателя на переходных режимах.
Типоразмер и обозначение
Маркировка изделия содержит закодированные геометрические параметры и класс точности согласно государственным стандартам. Расшифровка обозначения приведена в таблице.
| Обозначение | Источник / Система учета | Примечание |
|---|---|---|
| 007-010-19-2-1 | ГОСТ 9833-73 / ГОСТ 18829-73 | Основной типоразмер (диаметр штока 7 мм, цилиндра 10 мм) |
| 25.3111.3015 | Каталог производителя ТА (ЯЗДА) | Артикул для заказа на сборочных производствах |
| 921.1110973 | Каталог ЯМЗ | Код детали для сервисного обслуживания двигателей |
Группа точности «2» допускает использование как в неподвижных, так и в подвижных соединениях. Группа резины «1» или «2» (в зависимости от стандарта и партии) определяет физико-механический состав смеси.
Материал и технические характеристики
Деталь изготовлена из маслобензостойкой резины на основе синтетических каучуков, стойкой к воздействию нефтепродуктов, эмульсий и сжатого воздуха. Технические условия соответствуют ГОСТ 18829-73.
Геометрические параметры (ГОСТ 9833-73)
| Диаметр штока (посадочный) | 7,0 мм |
| Диаметр цилиндра (посадочный) | 10,0 мм |
| Внутренний диаметр | 6,7 мм (допуск -0,3 мм) |
| Диаметр сечения (толщина) | 1,9 мм (допуск ±0,1 мм) |
| Масса одного изделия | ≈ 0,098 г |
Рабочие параметры и условия эксплуатации
| Температурный диапазон | от -50°C до +130°C |
| Рабочая среда | Дизельное топливо, минеральные масла, эмульсии, сжатый воздух |
| Макс. давление (неподвижное соединение) | 50 МПа (40 МПа для воздуха) |
| Макс. давление (подвижное соединение) | 32 МПа (10 МПа для воздуха) |
| Скорость перемещения (подвижное) | до 0,5 м/с |
Применимость
Изделие предназначено для ремонта и технического обслуживания дизельных двигателей, устанавливаемых на сельскохозяйственную, дорожно-строительную, автомобильную и специальную технику, включая тракторы «Беларус» (МТЗ), автомобили МАЗ, ГАЗ (модификации с двигателями Д-245.7), комбайны «Дон», «Вектор», а также дизель-генераторные установки мощностью 30–40 кВт. Кольцо также входит в состав ремонтных комплектов для ТНВД (артикулы: 175-1111012 РК, 185-1111013(ФСИ)У).
Правила подбора и замены
Подбор осуществляется по каталожному номеру, указанному в руководстве по эксплуатации двигателя или насоса. При замене необходимо руководствоваться следующими правилами:
- Проверить соответствие типоразмера 007-010-19-2-1 (внутренний диаметр 6.7 мм, сечение 1.9 мм).
- Убедиться в отсутствии механических повреждений (трещин, заусенцев) на новом кольце.
- Монтаж производить на очищенную и обезжиренную посадочную поверхность без перекосов и скручивания.
- Рекомендуется смазывать кольцо тем же типом среды, в которой оно будет работать, для облегчения установки.
- Не допускается повторное использование демонтированных колец в ответственных узлах ввиду остаточной деформации и потери эластичности.
О производителе
Изготовитель — Акционерное общество «Ярославский завод резиновых технических изделий» (АО «ЯЗРТИ»). Предприятие специализируется на выпуске формовых и неформовых резинотехнических изделий для машиностроения, в том числе для дизелестроения. Продукция поставляется на конвейеры Ярославского моторного завода (ЯМЗ) и в качестве запасных частей в торговые сети. Производство сертифицировано и осуществляет контроль геометрии и свойств резиновых смесей на соответствие государственным стандартам. Бренд: ЯЗРТИ.
Сводная информация
| Ключевой параметр | Значение / Идентификатор |
|---|---|
| Артикул | 25.3111.3015 |
| Номер ЯМЗ | 921.1110973 |
| Типоразмер по ГОСТ | 007-010-19-2-1 |
| Производитель | АО «ЯЗРТИ» |
