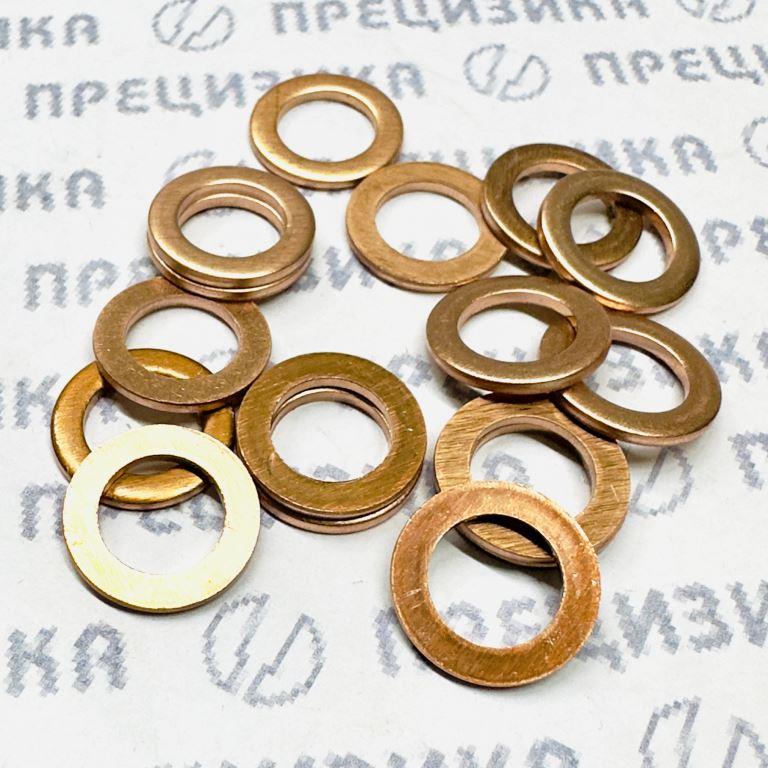

Шайба медная уплотнительная 10х16х1,5
1. Наименование изделия:
Шайба медная уплотнительная.
2. Основное назначение:
Предназначена для обеспечения герметичного соединения в гидравлических системах транспортных средств, преимущественно в тормозных системах.
3. Область применения (Специфические узлы):
Соединения дренажных штуцеров ("дренажка").
Соединения штуцеров магистрали обратного тока рабочей жидкости ("обратки").
Соединения тормозных шлангов и трубок.
4. Конструктивные параметры:
Материал: Медь.
Внутренний диаметр (d): 10,3 мм.
Наружный диаметр (D): 15,8 мм.
Толщина (S): 1,5 мм.
Форма: Плоское кольцо с параллельными опорными поверхностями.
5. Нормативно-техническая база:
Изготовлена в соответствии с требованиями ГОСТ 23358-87 "Шайбы медные для соединений трубопроводов и шлангов. Технические условия". Данный стандарт гарантирует:
Точность геометрических размеров и формы.
Требуемые механические свойства материала (пластичность, твердость).
Качество поверхности (отсутствие трещин, заусенцев, расслоений, коррозии).
Марку применяемой меди (М1, М2 или М3 по ГОСТ 859).
6. Функциональные особенности:
Принцип действия: При затяжке соединения (например, гайки шланга или штуцера) медная шайба пластически деформируется, заполняя микронеровности поверхностей контактирующих деталей (штуцера, гайки, корпуса узла), создавая тем самым надежный герметизирующий барьер.
Свойства материала: Медь обеспечивает оптимальное сочетание пластичности (для деформации и заполнения неровностей) и достаточной прочности. Обладает хорошей коррозионной стойкостью в среде тормозных жидкостей.
Тип уплотнения: Одноразовое статическое уплотнение (подлежит замене при каждом разборе соединения).
7. Производитель:
Акционерное общество "Алтайский завод прецизионных изделий". Производство соответствует требованиям ГОСТ 23358-87.
8. Преимущества:
Обеспечение высокой степени герметичности гидравлических соединений.
Надежность работы в условиях высокого давления и вибраций.
Соответствие требованиям отраслевых стандартов (ГОСТ).
Широкое применение в ремонте и обслуживании отечественной и импортной автотракторной техники.
9. Примечание:
Указанные размеры (10,3 x 15,8 x 1,5 мм) являются стандартными и предназначены для использования с соответствующими фитингами и шлангами тормозных систем, где применяются штуцера с резьбой под данный внутренний диаметр шайбы.
