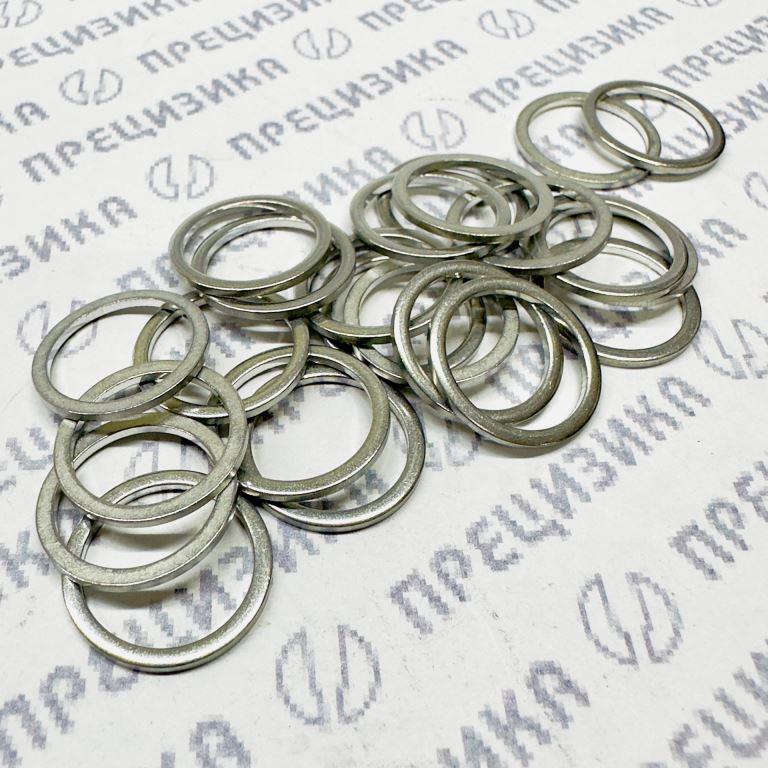

16х20х1,5 Шайба алюминиевая (АЗПИ)

Шайба алюминиевая 16,3 × 19,8 × 1,5 мм ГОСТ 21631-76 (А5М) производства АО «Алтайский завод прецизионных изделий» (АЗПИ)

1. Базовые параметры изделия

• Материал: Алюминиевый сплав А5М (высокой чистоты, соответствует ГОСТ 21631-76).

• Геометрические характеристики:

  • Внутренний диаметр: 16,3 мм,

  • Наружный диаметр: 19,8 мм,

  • Толщина: 1,5 мм.

• Стандарт: ГОСТ 21631-76 (технические условия на листы из алюминия и сплавов).

• Состояние материала: Без термической обработки или отожженное (маркировка «М»), обеспечивающее пластичность и герметизирующие свойства.

2. Применяемость в топливной аппаратуре

Шайба предназначена для систем герметизации соединений в топливной аппаратуре дизельных двигателей. Ключевые области применения:

• Форсунки и распылители АЗПИ:

  • Устанавливается в узлах форсунок моделей А-04-011-00-00-03 и А-04-011-00-00-01, используемых в двигателях ЯМЗ-6565 и ЯМЗ-6585, соответствующих экологическому стандарту Euro IV.

  • Обеспечивает герметизацию между корпусом форсунки и топливной рампой, предотвращая утечки топлива под высоким давлением.

• Топливные системы Common Rail:

  • Применяется в инжекторах и мультипликаторах давления, разработанных АЗПИ для стандартов Euro IV/Euro V.

• Импортозамещающие решения:

  • Совместима с 150+ моделями распылителей для импортной техники, адаптированных АЗПИ в рамках программы импортозамещения.

3. Ключевые свойства и преимущества

• Герметичность: Пластичность сплава А5М позволяет заполнять микронеровности поверхностей, создавая надежный барьер для топлива.

• Коррозионная стойкость: Устойчивость к окислению и агрессивным средам (дизельное топливо, масла).

• Термостойкость: Сохраняет целостность при температурах до +300°C.

• Механическая прочность: Сочетает податливость для уплотнения с устойчивостью к деформации при затяжке.

4. Технологические аспекты производства

• Стандартизация: Изготовлена из листового проката по ГОСТ 21631-76 с точностью параметров:

  • Допуск по толщине: ±0,17 мм (нормальная точность для ширины 20 мм).

  • Плакировка: Отсутствует (базовое исполнение).

• Контроль качества: Соответствие требованиям:

  • Отсутствие дефектов поверхности (трещин, расслоений, коррозии).

  • Сертификация по системе «АЗПИ-Сервис» (гарантийное обслуживание топливной аппаратуры).

5. Гарантийные обязательства

Изделие сертифицировано в системе «АЗПИ-Сервис». Гарантия распространяется на:

• Соответствие геометрических параметров ГОСТ 21631-76,

• Отсутствие дефектов материала,

• Совместимость с топливной аппаратурой АЗПИ.

Примечание: Для двигателей, эксплуатируемых в условиях экстремальных нагрузок (горная техника), рекомендуется замена шайб при каждом ТО форсунок (регламент АЗПИ — 15 000 моточасов).
