Распылитель форсунки 273-20
Распылитель 273.1112110-20 (273-20) — техническое описание
Артикул: 273-20
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
Тип товара: Восстановленная прецизионная пара (распылитель форсунки)
1. Описание и конструктивные особенности

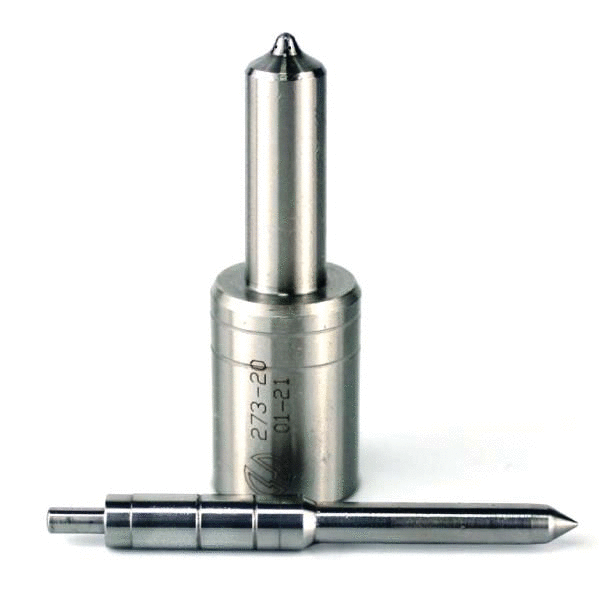

Распылитель 273.1112110-20 представляет собой восстановленную прецизионную пару (корпус + игла), предназначенную для установки в дизельные форсунки закрытого типа. Изделие относится к классической линейке топливной аппаратуры КАМАЗ экологического стандарта Евро-0.
Конструктивные особенности
- Тип конструкции: Закрытый, бесштифтовый распылитель (класс DLLA).
- Комплектность: Состоит из корпуса распылителя и запорной иглы. Пара является гидроплотной, селективно подобранной (зазор в направляющей части составляет 2–4 микрона). Раскомплектация иглы и корпуса не допускается и ведет к потере герметичности.
- Топливный факел: Многоструйный. На носке корпуса выполнены сопловые отверстия малого диаметра, обеспечивающие мелкодисперсный распыл топлива.
- Конструкция носка: Классическая «остроносая» геометрия, рассчитанная на более низкие давления впрыска по сравнению с модификациями Евро-1/2.
- Маркировка: На боковой поверхности корпуса нанесено обозначение 273-20 или 273.1112110-20.
2. Назначение
Изделие предназначено для ремонта и восстановления работоспособности дизельных форсунок типа 273.1112010 (и их модификаций), устанавливаемых на двигатели КАМАЗ экологического класса Евро-0. Распылитель отвечает за формирование факела топлива, дозирование цикловой подачи и герметичную отсечку впрыска.
3. Аналоги, кросс-номера и альтернативные обозначения
При подборе аналогов важно учитывать класс двигателя. Распылитель 273-20 не является аналогом более позднего 1379.1112110.
| Тип каталога | Номер / Обозначение | Примечание |
|---|---|---|
| Основной (АЗПИ/ЯЗДА) | 273.1112110-20 | Оригинальное обозначение (Евро-0) |
| Краткое обозначение | 273-20 или 273.20 | Торговое наименование |
| Bosch (Международный тип) | DLLA 148 P 77 | Классический аналог Bosch для старого образца |
| Bosch (Артикул) | 0 434 250 026 | Заводской номер запчасти Bosch (справочно) |
| Типоразмер | DLLA 148P | D — сопловые отверстия; L — длинный корпус; L — длинная игла; A — бесштифтовый; 148 — диаметр корпуса 14.8 мм; P — тип носка |
| Устаревший / Универсальный | 273-20У | Унифицированная версия |
| Не является аналогом | 1379.1112110 | Деталь следующего поколения (Евро-1/2). Имеет другую настройку давления и гидроплотность, несмотря на схожий посадочный размер. |
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Легированная сталь 18Х2Н4МА (цементация, закалка) |
| Материал иглы | Инструментальная сталь (тип Р6М5 или аналог) |
| Твердость поверхности | HRC 58–62 |
| Диаметр посадочный (корпус) | 14.8 мм |
| Диаметр направляющей (игла) | 6.0 мм |
| Количество сопловых отверстий | 5 (пять) |
| Диаметр сопловых отверстий | 0.32 – 0.34 мм (зависит от настройки партии) |
| Эффективное проходное сечение (ЭПС) | 0.230 – 0.250 мм² |
| Давление начала впрыска (настройка узла) | 24,0–26,5 МПа (245–270 кгс/см) |
| Ход иглы | Стандартный для серии 148 |
5. Применимость (Форсунки, Двигатели, Техника)
Распылитель 273-20 применяется только на технике с двигателями уровня Евро-0, выпускавшейся до начала 2000-х годов, а также на некоторых экспортных или ремонтных версиях.
Таблица применяемости
| Форсунки (ТНВД) | Двигатели (Евро-0) | Техника / Шасси |
|---|---|---|
| 273.1112010-30 | КАМАЗ 740.10 (210 л.с.) | Бортовые: 5320, 53212, 55102 |
| 273.1112010-30 | КАМАЗ 740.10-210 | Самосвалы: 5511, 55102 (ранние) |
| 273.1112010-30 | КАМАЗ 740.02 (180 л.с.) | Седельные тягачи: 5410, 54112 |
| 273.1112010-30 | КАМАЗ 740.06 | Шасси: 55111, 4310, 43101 |
| 273.1112010-30 | КАМАЗ 7403.10 | Спецтехника: КС-3575, КС-4572 (краны), вахтовки |
| 273.1112010-30 | КАМАЗ 7408 | Автобусы: КАвЗ, НефАЗ (ранние модели на базе 5320) |
Важно: Установка распылителя 273-20 на двигатели Евро-1/2 (740.11, 740.13, 740.30) категорически не рекомендуется. Это приведет к снижению давления впрыска, ухудшению смесеобразования, дымному выхлопу и прогару поршневой группы из-за несоответствия характеристик распыла.
6. Правила подбора и замены
При подборе восстановленного распылителя необходимо руководствоваться следующими правилами:
- Идентификация двигателя: Необходимо точно знать модель двигателя. Если на табличке двигателя указан стандарт Евро-1 или выше (модели 740.11, 740.13, 740.30, 740.50), использовать 273-20 запрещено. Для данных моторов требуется артикул 1379.1112110.
- Проверка геометрии: Перед установкой следует проверить посадочное место форсунки. Диаметр 14.8 мм одинаков для 273 и 1379 серии, что часто вводит в заблуждение механиков.
- Замена комплектом: Замена распылителей должна производиться комплектом на всю форсунку (или на весь двигатель) для обеспечения равномерности цикловой подачи по цилиндрам.
- Настройка давления: После замены распылителя обязательна регулировка форсунки на стенде (ДД-2110 или аналогичном) на давление, соответствующее конкретной модели двигателя (для 273-20 обычно 180–185 кгс/см²).
- Гидроплотность: Восстановленный распылитель должен обеспечивать падение давления в контрольной полости не быстрее, чем предусмотрено ТУ на ремонт (проверка на приборе КП-1640А).
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» — специализированное российское предприятие, занимающееся восстановлением прецизионных деталей топливной аппаратуры.
Технология восстановления и контроль качества
- Дефектация: Входной контроль корпуса и иглы на предмет усталостных трещин, сколов носка и коррозии.
- Восстановление: Перешлифовка направляющих, восстановление запирающего конуса, притирка пары.
- Стендовые испытания: 100% контроль производительности, качества распыла (форма факела, отсутствие подтекания) и герметичности запирающего конуса на специализированных стендах.
- Гарантия: На восстановленные изделия устанавливается гарантийный срок эксплуатации (стандартно 12 месяцев) при условии соблюдения правил установки и использования качественного топлива с нормированной чистотой.
Качество продукции
Применение современных методов селективной сборки и финишной доводки позволяет достичь параметров, приближенных к первичным заводским изделиям, обеспечивая надежную работу топливной системы в пределах ресурса, установленного для восстановленных деталей.
