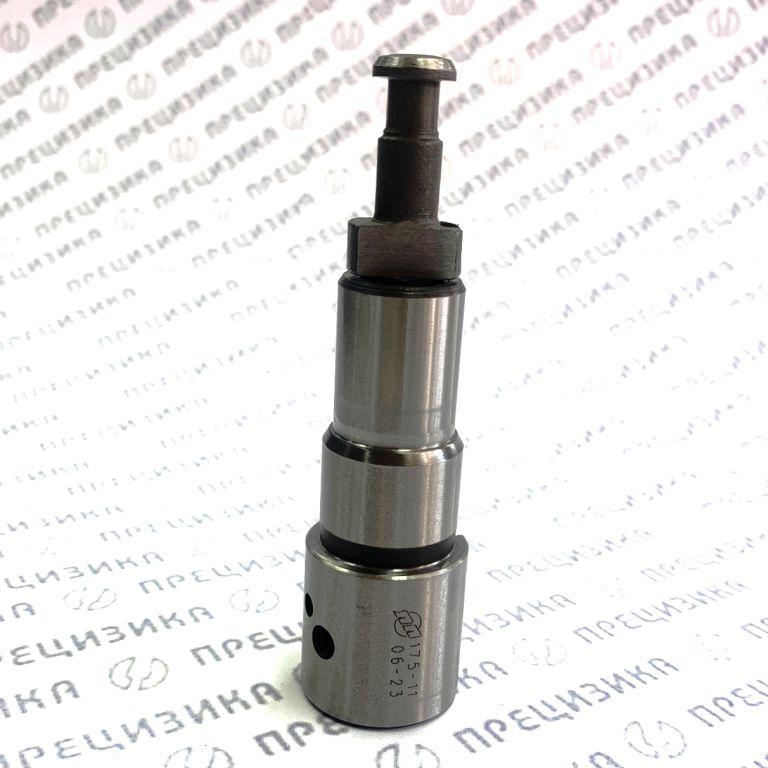

175.1111150-11 Плунжерная пара ЯЗДА 175-11
Плунжерная пара 175.1111150-11 ЯЗДА
Артикул: 175.1111150-11 | Бренд: ЯЗДА | Производитель: АО «Ярославский завод дизельной аппаратуры»
Описание
Плунжерная пара 175.1111150-11 представляет собой прецизионный узел топливного насоса высокого давления (ТНВД) золотникового типа с одной отсечной спиральной канавкой. Конструктивно состоит из плунжера и втулки, прошедших совместную притирку и поставляемых только в комплекте. Устанавливается в корпус секции ТНВД 175.1111130-04. Обеспечивает дозированную подачу топлива под высоким давлением в цилиндры дизельного двигателя за счёт изменения активного хода плунжера при его повороте.
Аналоги
В технической документации и каталогах запчастей могут использоваться следующие обозначения, эквивалентные артикулу 175.1111150-11:
| Обозначение / Код | Примечание |
|---|---|
| U5001 | Взаимозаменяемый аналог |
| 175-11 | Сокращённое условное обозначение |
| 175-1111150-11 | Оригинальное обозначение ЯЗДА |
Расположение
Плунжерная пара монтируется в корпус секции ТНВД 175.1111130-04, которая входит в состав топливного насоса высокого давления рядного типа (модели серий 133, 135, 175). Секция закрепляется на корпусе насоса, а плунжер взаимодействует с кулачковым валом через роликовый толкатель.
Модели ТНВД
Плунжерная пара 175.1111150-11 применяется при ремонте и комплектации следующих моделей ТНВД производства ЯЗДА. Допустима установка в насосы, перечисленные ниже, при условии штатного использования плунжерных пар диаметром 12 мм.
| Серия ТНВД | Совместимые модели (модификации) |
|---|---|
| 133 | 133.1111005, 133.1111005-10, 133.1111005-20, 133.1111005-30, 133.1111005-40, 133.1111005-70, 133.1111005-80 |
| 135 | 135.1111005, 135.1111005-10 |
| 175 | 175.1111005, 175.1111005-01, 175.1111005-11, 175.1111005-21, 175.1111005-30, 175.1111005-40, 175.1111005-50, 175.1111005-60, 175.1111005-70 |
Примечание: Для ТНВД серии 173 (с диаметром плунжера 10 мм) данная пара не предназначена. При подборе необходимо свериться с руководством по ремонту конкретной модели насоса.
Назначение
Основная функция — точное объёмное дозирование топлива и создание высокого давления, необходимого для качественного распыла форсункой. Характеристики пары непосредственно влияют на мощностные, экономические и экологические параметры двигателя, равномерность его работы на всех режимах, а также на пусковые свойства.
Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Диаметр плунжера | 12 мм |
| Конструктивное исполнение | Золотникового типа с одной отсечной спиральной канавкой |
| Полное обозначение по КД | 175.1111150-11 |
| Посадочное место | Секция ТНВД 175.1111130-04 |
Материал и технические характеристики
| Показатель | Описание |
|---|---|
| Материал плунжера и втулки | Легированная сталь с термической обработкой (закалка, отпуск) |
| Твёрдость рабочих поверхностей | Высокая, обеспечивающая износостойкость на всём назначенном ресурсе |
| Прецизионность | Гидроплотная пара; зазор подобран с микронной точностью, утечки минимальны |
| Вид поставки | Собранная пара (плунжер + втулка), покрытая консервационной смазкой |
| Условия хранения | В упаковке завода-изготовителя, исключающей механические повреждения и коррозию |
Применимость
Двигатели ЯМЗ
Плунжерная пара устанавливается на дизельные двигатели экологического класса Евро-2.
| Семейство двигателей | Модификации |
|---|---|
| ЯМЗ-236БЕ2 | -1, -2, -4, -6, -8, -9 |
| ЯМЗ-236НЕ2 | -1, -4, -8, -14 |
| ЯМЗ-238ДЕ2 | -1, -2, -6 |
| ЯМЗ-7511.10 | -02, -06, -10, -12 |
| ЯМЗ-7512.10 | -02, -04 |
| ЯМЗ-7513.10 | базовая модель |
| ЯМЗ-7514.10 | базовая модель |
| ЯМЗ-7601.10 | -01, -02 |
Техника и подвижной состав
| Тип техники | Модели |
|---|---|
| Грузовые автомобили и шасси | МАЗ-533602, МАЗ-533608, МАЗ-533702, МАЗ-543202, МАЗ-543203-220, МАЗ-543208, МАЗ-543302, МАЗ-543403, МАЗ-543403-220, МАЗ-544008, МАЗ-555102, МАЗ-555402, МАЗ-630308, МАЗ-631708, МАЗ-640308, МАЗ-641708, МАЗ-642208; КрАЗ-6510, КрАЗ-64431; Урал-6563 |
| Автобусы | МАЗ-152; Волжанин-5268, Волжанин-5270; МАРЗ-52661 |
| Специальная колёсная техника | МЗКТ-65151, МЗКТ-65272, МЗКТ-692340, МЗКТ-8021, МЗКТ-80211, МЗКТ-8022, МЗКТ-74181; МоАЗ-4048, МоАЗ-75051 |
| Коммунальная техника | КО-816-1 (снегоочиститель) |
| Дизель-генераторные установки | АД-200 |
Правила подбора и замены
- Подбор осуществляется строго по каталожному номеру, указанному на корпусе или в руководстве по эксплуатации ТНВД.
- Замена плунжерной пары производится только в сборе (плунжер + втулка); разукомплектовка не допускается, так как детали притёрты индивидуально.
- Монтаж должен выполняться квалифицированным персоналом в условиях, обеспечивающих чистоту (отсутствие пыли, стружки). Попадание абразивных частиц приводит к задирам и потере гидроплотности.
- Перед установкой необходимо удалить консервационную смазку чистым дизельным топливом; все сопрягаемые детали секции должны быть тщательно промыты.
- После сборки секции обязательна проверка на стенде: плавность хода, отсутствие заеданий, гидроплотность плунжерной пары и производительность насосной секции в соответствии с регулировочными параметрами ТНВД.
- Рекомендовано использование оригинальных плунжерных пар ЯЗДА. Применение аналогов, не подтверждённых одобрением завода-изготовителя ТНВД, может привести к отклонению цикловой подачи и выходу из строя смежных узлов.
О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на проектировании и серийном производстве топливных систем для дизельных двигателей. Завод выпускает ТНВД, форсунки, плунжерные пары, распылители и другую прецизионную гидравлику.
Производство сертифицировано по стандартам ISO 9001 и IATF 16949 (в части продукции для автомобильной промышленности). Технологический процесс включает многоступенчатый контроль геометрических параметров, чистоты поверхности и гидроплотности. Плунжерные пары 175.1111150-11 изготавливаются в соответствии с конструкторской документацией и проходят приёмо-сдаточные испытания, подтверждающие соответствие заданным техническим характеристикам. Система менеджмента качества обеспечивает прослеживаемость каждой партии от получения заготовки до отгрузки готового изделия.
