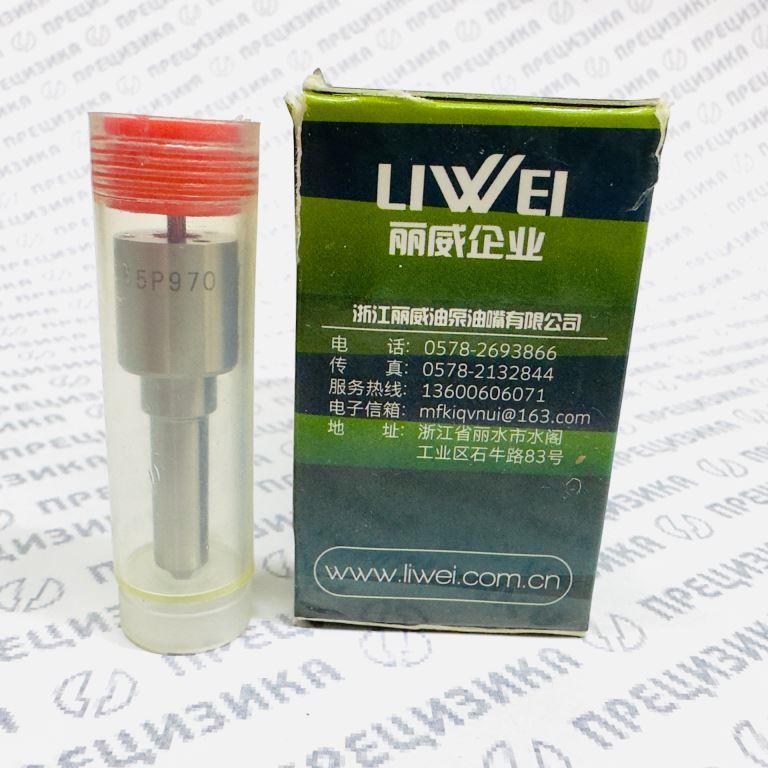

DLLA155P970 Распылитель форсунки Liwei
Распылитель топливной форсунки DENSO 093400-9700 (DLLA155P970)
Артикул: DLLA155P970
OEM номер: 093400-9700
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA155P970 (OEM 093400-9700) представляет собой сменный прецизионный элемент топливной форсунки аккумуляторной топливной системы Common Rail производства DENSO. Изделие является ключевым узлом, отвечающим за дозирование, распыление и распределение топлива в камере сгорания дизельного двигателя.
Деталь относится к типу DLLA (бесштифтовый многоструйный распылитель) и имеет следующие конструктивные особенности:
- Серия корпуса: "P". Определяет посадочные размеры, геометрию хвостовика и способ фиксации в корпусе инжектора.
- Номенклатура отверстий: 9 (девять) сопловых отверстий. Конструкция предназначена для двигателей V8 и обеспечивает равномерное заполнение факелом всего объема камеры сгорания, снижая уровень шума и эмиссии.
- Диаметр сопловых отверстий: Приблизительно 0.11 мм. Требует строгого соблюдения чистоты топлива (фильтрация 2-5 микрон) для предотвращения эрозии и закоксовки.
- Угол конуса распыла: 155°. Геометрия адаптирована под конкретную форму поршня (камеру сгорания) двигателей серии 1VD-FTV.
- Диаметр иглы: 4.0 мм. Прецизионная пара (игла-корпус) обеспечивает высокое давление впрыска при минимальных утечках в обратную магистраль (слив).
- Материал: Высококачественная легированная сталь. Рабочие поверхности подвергнуты специальной термообработке и упрочнению для работы в условиях циклических нагрузок и высоких температур.
2. Назначение
Изделие предназначено для ремонта и восстановления работоспособности топливных форсунок DENSO. Установка данного распылителя производится при наличии следующих дефектов оригинальной детали:
- Снижение давления впрыска вследствие износа направляющей поверхности иглы.
- Нарушение герметичности по запорному конусу (подтекание форсунки, "мокрый" распыл).
- Закоксовывание или эрозионный износ сопловых отверстий, приводящий к неправильному факелу распыла.
- Повышенная дымность (черный дым) или увеличенный расход топлива, вызванный некачественным смесеобразованием.
3. Аналоги, типоразмер и обозначение
Маркировка DLLA155P970 содержит зашифрованные технические параметры:
| Параметр | Код в маркировке | Значение |
|---|---|---|
| Тип конструкции | DLLA | Бесштифтовый, игольчатый |
| Угол распыла | 155 | 155° |
| Серия (типоразмер) | P | Стандартная серия |
| Код модификации | 970 | Определяет длину носика и расположение отверстий |
Кросс-номера и альтернативные обозначения:
В каталогах могут встречаться следующие варианты написания и аналоги:
- Основной OEM: 093400-9700
- Вариации написания: 0934009700, DLLA 155 P 970, Dlla155p970
- Коды производителей топливной аппаратуры: FZN2219, FZN2219FE, FZN2219LE, FZN2219LW, FZN2219LZ
- Прочие обозначения: ALLA155P970-J, BLLA155P970J, 11-120
4. Технические характеристики и материалы
| Характеристика | Значение |
|---|---|
| Производитель | Liwei Fuel Injection Co., Ltd. |
| Тип системы | Common Rail (CR) |
| Совместимость | DENSO |
| Тип распылителя | DLLA (многоструйный) |
| Количество отверстий | 9 |
| Угол распыла | 155° |
| Диаметр иглы | 4.0 мм |
| Максимальное давление | до 2200 бар (в пике) |
| Рабочая жидкость | Дизельное топливо (соответствующее стандарту EN 590) |
| Материал | Легированная сталь, термообработка, прецизионная шлифовка |
5. Применимость (Форсунки, Двигатели, Техника)
Данный распылитель используется исключительно в топливных системах дизельных двигателей V8 объемом 4.5 литра концерна Toyota.
Совместимость с форсунками в сборе:
| Наименование параметра | Перечень артикулов |
|---|---|
| Коды форсунок DENSO | 095000-6730, 095000-6731, 095000-7530, 095000-7700, 095000-7710, 095000-7711, 095000-9730, 095000-9770, 095000-9780, 095000-9781 |
| Каталожные номера | DCRI107710, DCRI109780, 9709500-977, 9709500-978 |
| Артикулы производителя техники (Toyota) | 23670-51020, 23670-51030, 23670-51031, 23670-59025, 23670-59035, 23670-59036, 23670-59037 |
Применяемость по двигателям:
| Производитель | Модель двигателя | Описание модификации |
|---|---|---|
| Toyota | 1VD-FTV | V8 4.5 D-4D, Single Turbo (мощность 182–205 л.с.) |
| Toyota | 1VD-FTV | V8 4.5 D-4D, Twin Turbo (мощность 235–286 л.с.) |
Применяемость по технике:
| Марка | Модель | Кузов/Платформа | Годы выпуска |
|---|---|---|---|
| Toyota | Land Cruiser 200 | J200 | 2007 – 2021 |
| Toyota | Land Cruiser 70 | VDJ76 / VDJ78 / VDJ79 | 2007 – наст. время |
| Lexus | LX 450d | J200 | 2015 – 2021 |
6. Правила подбора и замены
При подборе и замене распылителя необходимо строго руководствоваться следующими правилами:
- Идентификация форсунки: Перед заказом необходимо сверить маркировку на корпусе форсунки (например, 095000-9780) с перечнем совместимости. Использование распылителя на непредназначенной для него форсунке может привести к выходу из строя двигателя.
- Профессиональный монтаж: Замена распылителя должна производиться только на специализированном стенде (например, Bosch EPS или Denso Master) с использованием динамометрических ключей.
- Калибровка: После замены распылителя обязательна проверка и корректировка цикловой подачи, давления открытия и обратного слива. Топливная аппаратура Common Rail требует записи кодов коррекции (IMA/IVA кодов) в блок управления двигателем (ECU).
- Комплектующие: При установке настоятельно рекомендуется замена уплотнительных шайб (под распылитель и под форсунку), а также фильтра тонкой очистки топлива для защиты нового прецизионного узла от абразивного износа.
7. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов дизельной топливной аппаратуры. Компания специализируется на выпуске запасных частей для систем Common Rail, включая распылители, клапана и ремкомплекты.
Особенности продукции LIWEI:
- Производственные мощности ориентированы на выпуск аналогов оригинальных деталей, соответствующих геометрическим стандартам OEM.
- Технологический процесс включает этапы автоматизированной шлифовки и подбора прецизионных пар.
- Продукция является экономичной альтернативой оригинальным узлам DENSO, что делает ремонт топливной аппаратуры экономически целесообразным.
