Основные сведения
Производитель: АО "ЯЗДА" (Ярославский завод дизельной аппаратуры)
Артикул: 324.1111172-01

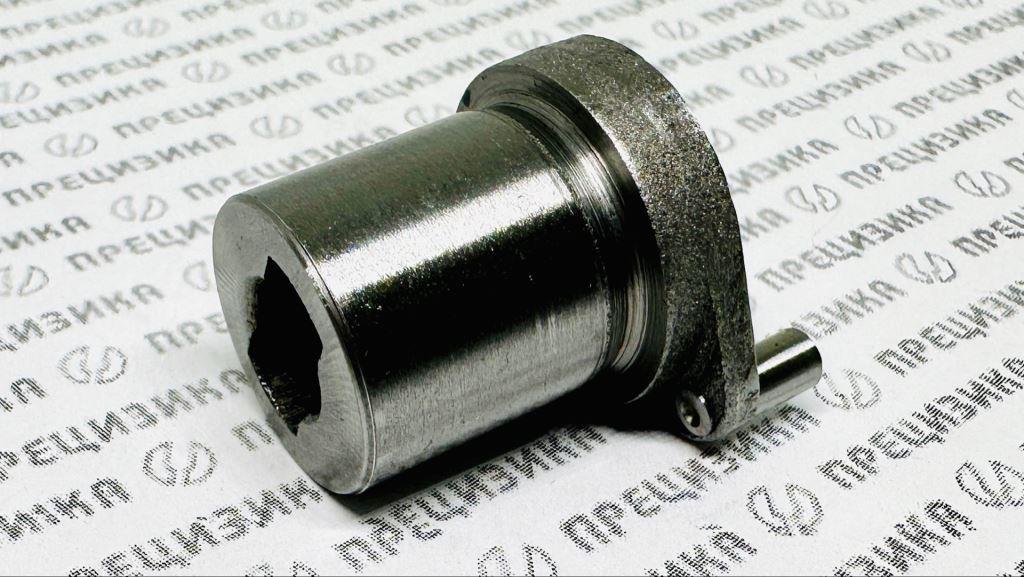

Наименование: Втулка поворотная
Применение: Используется в составе топливного насоса высокого давления (ТНВД) модели 324.1111005
Функциональное назначение
Втулка поворотная играет ключевую роль в механизме регулировки подачи топлива в дизельном двигателе. Она предназначена для изменения количества топлива, поступающего к форсункам, путем поворота плунжера. Основные функции включают:
Передача движения: Втулка передает движение от зубчатой рейки к плунжеру, обеспечивая изменение угла наклона плунжера относительно оси цилиндра.
Регулировка подачи топлива: Изменяя положение плунжера, втулка регулирует объем топлива, подаваемого в камеру сгорания двигателя.
Конструкция и взаимодействие с элементами ТНВД
Конструкция включает следующие элементы взаимодействия:
Зубчатый венец: Расположен на верхней части втулки и взаимодействует с общей зубчатой рейкой, обеспечивающей перемещение вдоль корпуса ТНВД.
Выступы плунжера: Входят в вертикальные пазы нижней части втулки, обеспечивая передачу вращательного момента.
Стопорный винт: Ограничивает ход рейки, предотвращая чрезмерное смещение механизма.
