Клапан форсунки CR Denso #504 United Diesel
Клапан форсунки CR Denso #504
Артикул: #504
Бренд: United Diesel

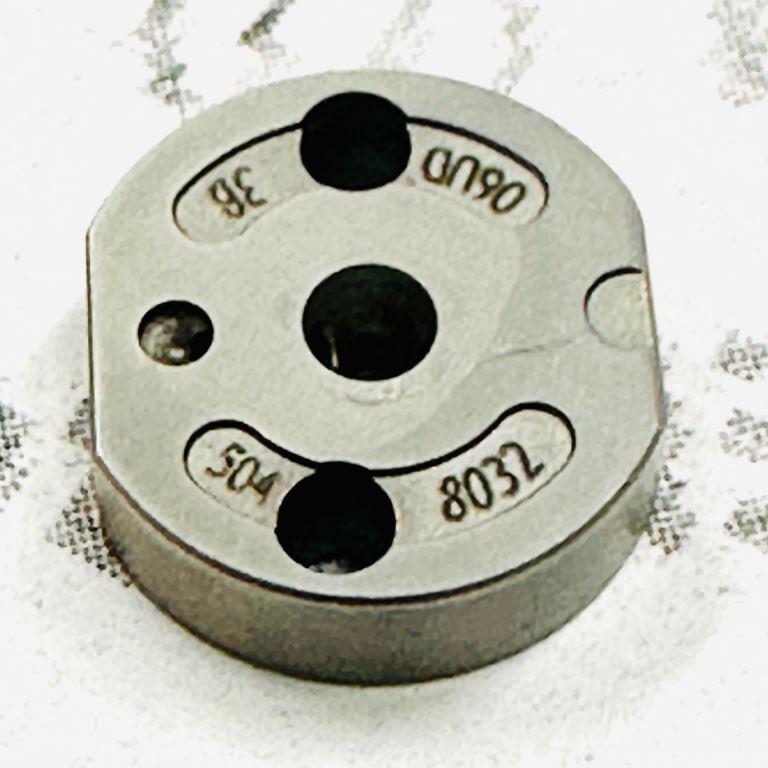

Клапан форсунки CR Denso #504 — механический управляющий компонент электромагнитных форсунок Common Rail производства Denso. Представляет собой мембрану/клапанную пластину, участвующую в управлении подачей топлива в камеру управления форсунки. Собственных электрических параметров не имеет; работа определяется конструкцией и условиями эксплуатации форсунки.
Материал и технические характеристики
| Параметр | Описание |
|---|---|
| Назначение | Управление подачей топлива в камеру управления форсунки. Обеспечение точности и стабильности впрыска, герметичности и поддержания давления в топливной системе. |
| Конструктивный тип | Управляющий клапан / мембрана / клапанная пластина для электромагнитных форсунок Denso Common Rail. |
| Материал | Базовый материал — сталь. В отдельных исполнениях применяются улучшенные износостойкие сплавы, например титановый сплав с золотым напылением. |
| Рабочее давление | Система Common Rail — до 1700 бар и более. |
| Динамическое отклонение давления | В реальном времени ограничивается в пределах ±13 бар. |
| Регулировка | В электромагнитных форсунках Denso работа клапана и объём подачи регулируются регулировочными шайбами (подкладками) разной толщины. Толщина шайбы влияет на цикловую подачу и расход топлива на управление. |
| Электрические параметры | Отсутствуют, так как деталь механическая. |
Применимость: Форсунки, Двигатели, Техника
| Форсунки | Двигатели | Техника |
|---|---|---|
| 095000-0152 | Toyota 1CD-FTV (2.0 D-4D) | Toyota Avensis, Avensis Verso, Corolla, Corolla Verso, RAV4, Previa |
| 095000-0230, 095000-0231, 095000-0232 | Hino K13C | Hino Super Dolphin, Profia (KL-SH1KDGG, 2002) |
| 095000-0321 | Isuzu 4HK1, Komatsu SAA6D114E-3 | Isuzu N (NPR, NQR), Elf; Komatsu PC350-7 |
| 095000-0352, 095000-0452, 095000-0591, 095000-0650 | — | — |
| 095000-0491, 23670-30400 | Toyota 1KD-FTV (3.0 D-4D) | Toyota HiAce, Hilux VII |
| 23670-E0040 | Hino J08E / J08C | Hino 500 (GH 18т, J08E-WB; 12т, J08E-TL) |
| — | Hino J05E | Hino 300 (721, 921) |
| — | Hino N04C | Hino 300 (616, N04C-WW) |
| 095000-0760, 095000-0761 | Isuzu 6SD1 / 6SD1-T | Fiat Hitachi EX 335, JCB 330; грузовики Isuzu |
| 095000-1290, 095000-1570, 095000-1930 | — | — |
| 095000-3490, 095000-4351, 095000-4990 | — | — |
| 095000-6021, 095000-6022, 095000-6024 | Nissan YD22 (DDTi / DDT), YD1K2 | Nissan X-Trail T30, Navara D22, Navara D40, Pathfinder R51, Cabstar F24, Caravan E26, Presage U30, Serena C24 |
| 095000-6071 | Isuzu 6HK1; Komatsu SAA6D125E | Isuzu Forward, Erga; Komatsu PC400-8 (-5A/5B/5F/5FR), PC400-7 |
| 095000-7193, 095000-7870, 095000-7880 | — | — |
| 23670-30190, 23670-0E060, 23670-0E070, 16600-ES60 | — | — |
| — | Toyota 2KD-FTV (2.5 D-4D) | Toyota Hilux VII (2004–2015) |
| — | Cummins 6CT8.3 / 6CTA8.3 | Hyundai HL760-9S, Rhino RWL, Case IH 1660, 1680, 7110, 7210, Case 721, 821, 9040 |
| — | Shanghai Diesel 6114 / D114 | Chengdu SLK6111UF6N, Foton Auman, погрузчики |
| — | Hyundai / Kia D6GA, D4GA | Различная техника |
| — | XCMG SC8DK280Q | Спецтехника XCMG |
| — | Hino J07E, E13C, P11C; Isuzu 4HK1E4NC, 4HK1E4CC, 4HK1E6C-C, 6HK1-TC; Nissan YD22DDTi, YD22DDT | Модели техники, соответствующие указанным двигателям |
Правила подбора и замены
- Подбор выполнять по OEM-номеру форсунки, маркировке клапана и данным каталога. Для сверки использовать раздел «Аналоги, кросс-номера и альтернативные обозначения».
- Убедиться, что форсунка относится к семейству Denso Common Rail, для которого предусмотрен клапан #504. Не применять деталь для форсунок Bosch, в том числе F00VC01504.
- Перед заменой провести диагностику форсунки: проверить герметичность, обратный слив, состояние распылителя, электромагнита и посадочных поверхностей.
- При сборке соблюдать методику регулировки, предусмотренную конструкцией форсунки Denso. Нарушение регулировки приводит к изменению цикловой подачи и параметров впрыска.
- Обеспечить чистоту при разборке и сборке. Не допускать загрязнения, задиров, деформации рабочих кромок и повреждения уплотнительных поверхностей.
- Затяжку элементов выполнять с регламентированным моментом. После замены проверить форсунку на стенде: производительность, герметичность, стабильность подачи и соответствие параметрам.
- При несоответствии маркировки, наличии износа или повреждений клапан не устанавливать.
- Для ответственных двигателей рекомендуется использовать оригинальные компоненты Denso или аналоги, подтверждённые производителем форсунки.
О производителе и качестве продукции
United Diesel (Китай) — бренд и производитель неоригинальных компонентов дизельной топливной аппаратуры. Клапан #504 поставляется как aftermarket-деталь для ремонта форсунок Denso Common Rail. Продукция ориентирована на ремонтный сегмент. Качество определяется точностью механической обработки, применяемым материалом, соблюдением геометрии и стабильностью характеристик от партии к партии. Ресурс детали зависит от чистоты топлива, состояния форсунки и правильности сборки.
