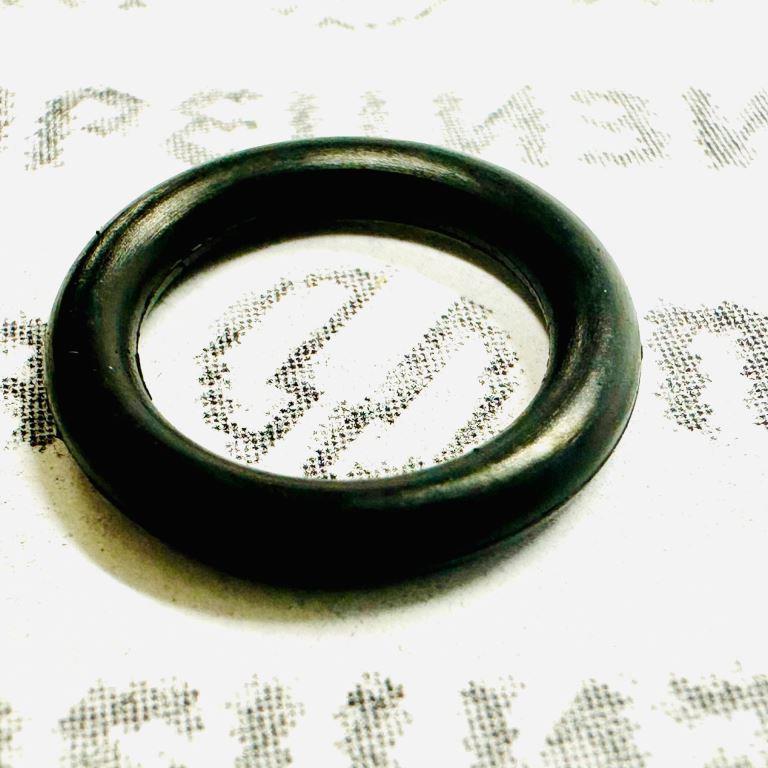

012-016-25-2-2 Кольцо уплотнительное ЯЗРТИ 33.1110949
Кольцо уплотнительное 012-016-25-2-2 (черное, REP)
Артикулы для заказа: 33.1110949, 236-1111245, 238Н.1722063
Бренд: ЯЗРТИ
Производитель: АО «Ярославский завод резиновых технических изделий»
Описание
Изделие представляет собой уплотнительное кольцо круглого сечения, изготовленное методом формования из маслобензостойкой резиновой смеси черного цвета. Кольцо предназначено для герметизации неподвижных и ограниченно подвижных соединений в узлах топливной аппаратуры дизельных двигателей. Артикулы 236-1111245, 33.1110949 и 238Н.1722063 являются взаимозаменяемыми и обозначают одно и то же изделие с единым базовым типоразмером. Различие в артикулах обусловлено включением кольца в разные ремонтные комплекты и применением в различных узлах топливных насосов.
Расположение
Место установки кольца определяется конкретным артикулом и моделью топливного насоса высокого давления (ТНВД), а также узла двигателя:
| Артикул | Место установки | Тип ТНВД / Узел |
|---|---|---|
| 236-1111245 | Винт ограничителя мощности | Рядные ТНВД серий 60, 80, 90 |
| 33.1110949 | Втулка рычага управления | V-образные ТНВД производства ЯЗДА |
| 238Н.1722063 | Цилиндр механизма переключения | Понижающая передача двигателя |
Модели ТНВД
Кольцо применяется в топливных насосах высокого давления различных серий, а также входит в состав соответствующих ремонтных комплектов.
| Модель ТНВД (серия/тип) | Применяемый ремкомплект |
|---|---|
| Рядные серий 60, 80, 90, 604, 806, 901 | Индивидуальная установка (винт ограничителя) |
| V-образные ЯЗДА | Ремкомплекты ТНВД ЯЗДА |
| Модели 33, 33-01 | Ремкомплект 33-1111012 |
| Модели 323, 324 | Ремкомплект 323-1111001 |
| Модели 334, 337-40 | Ремкомплект 337-1111000-12 |
| Модели 33-02 | Ремкомплект 33-1111000-12 |
Назначение
Изделие выполняет функцию герметизирующего элемента в системах дизельной топливной аппаратуры и смежных узлах двигателя. Конкретные функции в зависимости от артикула:
- 236-1111245: Герметизация винта регулировки ограничителя мощности в рядных ТНВД для предотвращения утечек топлива и попадания воздуха. Дополнительно используется для уплотнения клапана сцепления на автомобилях МАЗ.
- 33.1110949: Обеспечение герметичности соединения втулки рычага управления подачей топлива в V-образных ТНВД, а также верхней крышки регулятора ТНВД на автомобилях КамАЗ.
- 238Н.1722063: Герметизация цилиндра механизма переключения понижающей передачи в составе коробки передач двигателей ЯМЗ-238Н и их модификаций.
Типоразмер и обозначение
Маркировка кольца расшифрована в соответствии с требованиями ГОСТ 9833-73. Типоразмер определяет геометрические параметры, группу точности и тип материала.
Структура маркировки: 012-016-25-2-2
Расшифровка:
| Группа маркировки | Значение в маркировке | Параметр | Фактическая величина |
|---|---|---|---|
| 012 | Внутренний диаметр | d₁ | 12,0 мм |
| 016 | Наружный диаметр | d₂ | 16,0–17,0 мм (ориентировочно) |
| 25 | Диаметр сечения | d₃ | 2,5 мм (25 / 10) |
| 2 (первая) | Группа точности | – | 2 (универсальная) |
| 2 (вторая) | Группа резины | – | 2 (маслобензостойкая) |
Примечание к геометрии: В маркировке указан наружный диаметр 16 мм. Расчетная величина составляет 17 мм (12 мм + 2×2,5 мм). Расхождение объясняется особенностями стандартизации, где может указываться средний диаметр или номинальный размер с учетом степени обжатия при установке. При подборе аналога ориентируются на внутренний диаметр 12 мм и сечение 2,5 мм.
Материал и технические характеристики
Кольцо изготовлено из резиновой смеси на основе бутадиен-нитрильного каучука (БНКС, NBR/HNBR), соответствующей группе 2 по ГОСТ 9833-73. Материал оптимизирован для работы в контакте с углеводородными средами.
Усредненные технические характеристики материала и изделия:
| Характеристика | Значение |
|---|---|
| Тип материала | Маслобензостойкая резина (NBR/HNBR) |
| Твердость по Шору А | до 85 ед. |
| Рабочая среда | Дизельное топливо, моторные масла, трансмиссионные масла, антифриз, вода |
| Рабочее давление | до 30 МПа (300 бар) |
| Диапазон рабочих температур | от -45 °C до +150 °C (в зависимости от марки резины) |
| Стандарты производства | ГОСТ 9833-73, ГОСТ 18829-2017 |
| Срок службы | Не менее 5 лет или 50 000 км пробега |
Применимость
Изделие используется в топливной аппаратуре и двигателях дизельной техники, а также в коробках передач.
Применяемость по маркам и моделям техники
| Марка техники | Модели |
|---|---|
| МАЗ | 500А, 503А, 504А, 504В, 5335, 5429, 54328, 5433, 5549 |
| КамАЗ | 4326, 5315 |
| КрАЗ | Модели с двигателями ЯМЗ |
| ЛАЗ | 5252 |
Применяемость по семействам двигателей ЯМЗ
ЯМЗ-236 (все модификации, включая 236НЕ), ЯМЗ-238 (все модификации, включая 238Н, 238Л, 238НД, 238ПМ, 238ФМ), ЯМЗ-240 (все модификации, включая 240Н, 240П), ЯМЗ-530, ЯМЗ-5340, ЯМЗ-536, ЯМЗ-650, ЯМЗ-7511, ЯМЗ-840, ЯМЗ-850.
Правила подбора и замены
Подбор осуществляется по базовому типоразмеру 012-016-25-2-2. Критическими параметрами для замены являются внутренний диаметр (12 мм) и диаметр сечения (2,5 мм).
При заказе идентификация может производиться по любому из трех артикулов: 33.1110949, 236-1111245 или 238Н.1722063. Все они обозначают идентичное по геометрии и материалу изделие.
Перед монтажом необходимо убедиться в отсутствии механических дефектов на поверхности кольца и в посадочном месте. Установка производится без перекручивания. Для облегчения монтажа допускается использование технологической смазки, инертной к материалу кольца (например, чистое моторное масло). Замена изношенного или затвердевшего кольца производится на новое, вне зависимости от его внешнего состояния, при каждой разборке узла.
Параметры для проверки при подборе аналога
| Критерий проверки | Требуемое значение |
|---|---|
| Внутренний диаметр | 12,0 мм |
| Диаметр сечения | 2,5 мм |
| Группа резины по ГОСТ 9833 | 2 (маслобензостойкая) |
| Материал | NBR / HNBR |
О производителе
АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ) — один из ведущих российских производителей формовых и неформовых резинотехнических изделий. Завод специализируется на выпуске уплотнительных элементов для топливной аппаратуры, гидравлических и пневматических систем для предприятий машиностроения, в том числе для двигателестроительных заводов. Производство ведется в соответствии с требованиями ГОСТ, ТУ и конструкторской документации заказчиков. Продукция завода применяется в качестве оригинальных запчастей и компонентов для ремонтных комплектов.
