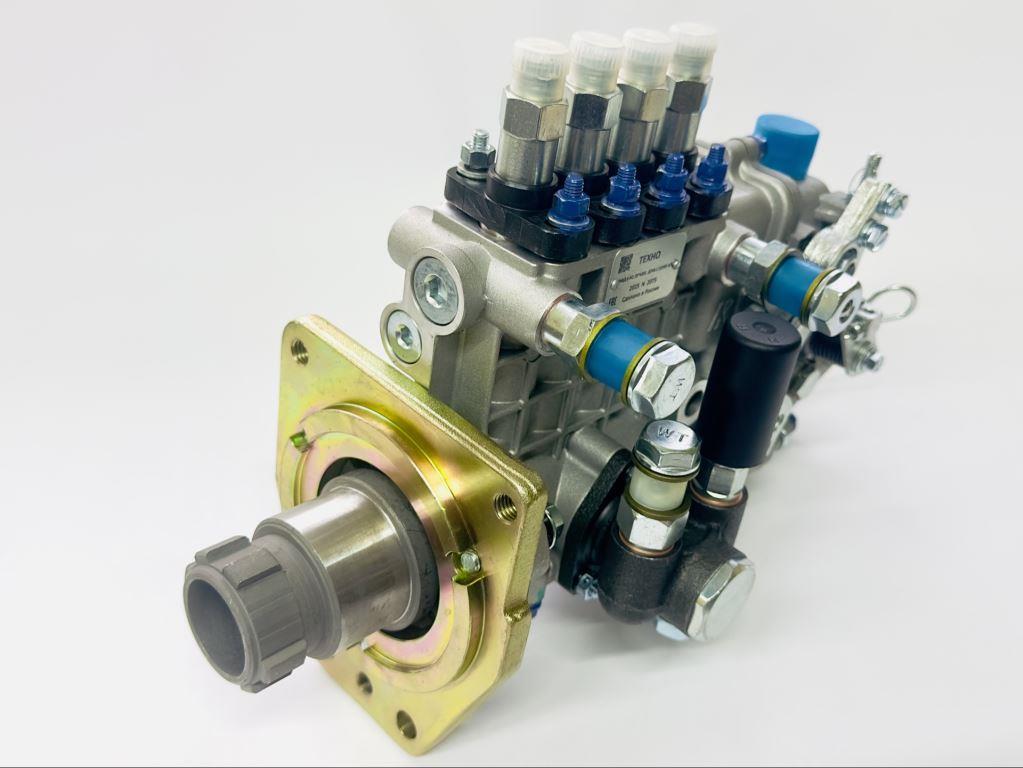

Топливный насос высокого давления 4BQ Д-243-420*3478
Производитель: ООО «ТЕХНО» (Российская Федерация)
1. Назначение и общие сведения
Топливный насос высокого давления (ТНВД) модели 4BQ Д-243-420*3478 производства компании «ТЕХНО» представляет собой качественный аналог оригинальных изделий НЗТА 4УТНИ-1111007-420, ЯЗДА 772.1111005 и Motorpal PP4M10P1f-3478. Насос предназначен для точной дозировки и подачи под высоким давлением дизельного топлива в цилиндры рядных четырёхцилиндровых двигателей Д-243. Конструкция насоса специально разработана для установки на различные модификации двигателя ММЗ Д-243С, не оснащенные турбонаддувом, что подтверждается отсутствием пневмокорректора. Изделие соответствует экологическому классу Евро-1.
2. Основные технические параметры
Тип насоса: Рядный, четырёхсекционный.
Тип привода: Беззазорный фланцевый.
Крепление: Фланцевое.
Количество секций: 4.
Межосевое расстояние между секциями: 26 мм.
Диаметр плунжера: 10 мм.
Ход плунжера: 8 мм.
Номинальная частота вращения кулачкового вала: 1100 ±5 об/мин.
Максимальная частота вращения кулачкового вала: 2200 мин⁻¹.
Номинальная цикловая подача топлива: 77 ±2,0 мм³/цикл.
Максимальная подача топлива: 176 мм³/такт.
Удельная подача топлива: 26,5 мм³/град.
Максимальное давление впрыска: 80 МПа.
Габаритные размеры (Д x Ш x В): 0,31 x 0,45 x 0,21 м.
Масса: 13,8 кг.
3. Конструктивные особенности
ТНВД выполнен по традиционной рядной схеме. Корпус насоса представляет собой моноблок, изготовленный из алюминиевого сплава методом литья под давлением, что обеспечивает высокую прочность при минимальной массе. Секции с плунжерными парами расположены в верхней части корпуса, что обеспечивает удобный доступ для проведения технического обслуживания, ремонта или замены компонентов.
Насос оснащен секциями собственной разработки производителя, которые не являются взаимозаменяемыми с секциями других производителей. Присоединение вала насоса к приводу двигателя осуществляется с помощью трёх шпилек. Управление остановкой двигателя реализовано посредством ручного привода, без использования электромагнитного клапана, что соответствует упрощенной и экономичной конструкции двигателя.
4. Область применения
ТНВД 4BQ Д-243-420*3478 предназначен для установки на двигатели Д-243, которые используются в следующей технике:
Экскаваторы ТВЭКС моделей ЕК-12 и ЕК-14.
Вилочный погрузчик ТВЭКС модели ВП-05-04.
5. Гарантийные обязательства
На топливный насос высокого давления 4BQ Д-243-420*3478 устанавливается гарантийный срок эксплуатации продолжительностью 12 месяцев с даты ввода в эксплуатацию.
ОПИСАНИЕ ПРОИЗВОДИТЕЛЯ
ООО «ТЕХНО» является ведущим российским производителем топливной аппаратуры для дизельных двигателей. С 2015 года компания поставляет на рынок высококачественную продукцию, соответствующую требованиям международных стандартов и технических регламентов, включая ГОСТ Р ИСО 9001-2015 и стандарты ЕАЭС.
Стратегия компании основана на тесной кооперации с крупными промышленными предприятиями России, такими как ООО «ВМТЗ», ООО «АМЗ» и ОАО УКХ «ММЗ». Продукция «ТЕХНО» поставляется напрямую на сборочные конвейеры этих производителей, что служит подтверждением её высокого качества, надежности и полного соответствия строгим техническим требованиям.
Конструктивные решения, заложенные в продукцию «ТЕХНО», обеспечивают её адаптацию к сложным российским условиям эксплуатации, включая работу в широком диапазоне температур от -40 °C до +55 °C. Все изделия проходят полный цикл испытаний как на производственных площадках партнёров, так и в условиях реальной эксплуатации в сервисных центрах и у конечных потребителей, что гарантирует заявленный ресурс и безотказную работу.
