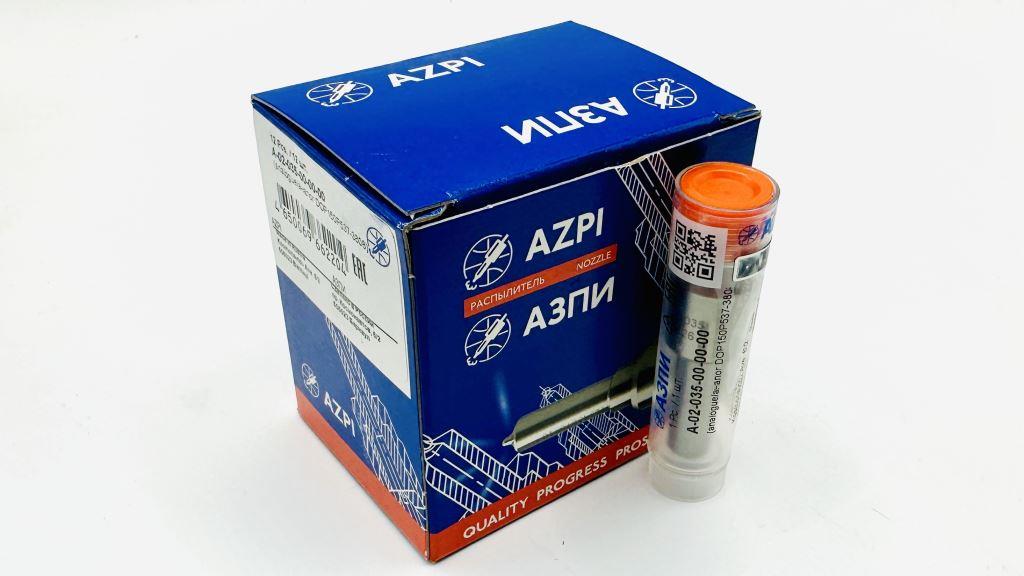

А-02-035-00-00-00 Распылитель форсунки АЗПИ
Распылитель А-02-035-00-00-00 (АЗПИ)
Артикул: А-02-035-00-00-00
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Россия)
Распылитель А-02-035-00-00-00 является прецизионным элементом дизельной топливной аппаратуры закрытого типа. Деталь предназначена для формирования многоструйного факела впрыска и герметизации камеры сгорания в момент между впрысками. Изделие относится к классу сопловых наконечников, работающих в условиях высоких динамических нагрузок и температур.
1. Конструктивные особенности
Изделие представляет собой механический узел, состоящий из корпуса распылителя и запорной иглы, образующих прецизионную пару. Герметичность пары обеспечивается высокой точностью обработки сопрягаемых поверхностей (гидроплотность).
- Тип: Закрытый, многоструйный.
- Количество сопловых отверстий: 5 (пять).
- Исполнение: Бесштифтовое (бесштыревое).
- Управление: Гидравлическое, от давления топлива, создаваемого плунжерной парой ТНВД.
- Сопряжение с форсункой: Установка в корпус форсунки через проставку, поджатие пружиной форсунки, фиксация гайкой распылителя.
2. Назначение
Распылитель предназначен для установки в форсунки дизельных двигателей. Основная функция — дозированная подача топлива в камеру сгорания в мелкодисперсном виде, обеспечение оптимального смесеобразования и полного сгорания топливной смеси. Деталь применяется при ремонте и обслуживании топливной аппаратуры мощных дизельных силовых установок.
3. Технические характеристики и материалы
Материал изготовления — легированная сталь (тип 18Х2Н4ВА или аналог), подвергнутая термической обработке для обеспечения высокой твердости и износостойкости прецизионных поверхностей.
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый |
| Количество отверстий | 5 |
| Диаметр сопловых отверстий | 0,320 мм |
| Эффективное проходное сечение (µf) | 0,305 – 0,320 мм² |
| Диаметр иглы (прецизионный) | 4 мм |
| Ход иглы | 0,25 – 0,30 мм (справочно) |
| Давление начала впрыска (ориентировочно) | 26,5 – 27,0 МПа (≈ 270 бар) |
| Масса нетто (ориентировочно) | 0,06 кг |
Примечание: Точное значение давления начала впрыска регулируется пружиной форсунки на стенде и может варьироваться в зависимости от модификации двигателя (например, 220 кгс/см² или 270 кгс/см²).
4. Аналоги, кросс-номера и альтернативные обозначения
При подборе аналогов необходимо учитывать гидравлическую плотность и пропускную способность.
| Код/Обозначение | Производитель | Тип соответствия | Примечание |
|---|---|---|---|
| DOP150P537-3808 | Motorpal (Чехия) | Прямой аналог | Полная взаимозаменяемость по геометрии и гидравлике |
| 68038-08 | Каталожный код | Альтернативное обозначение | Встречается в номенклатуре поставщиков |
| А-02-036-00-00-00 | АЗПИ (Россия) | Функциональный аналог | Имеет увеличенное сечение (0,350–0,365 мм²) и диаметр отверстий 0,342 мм (для форсированных модификаций) |
| VA148P360-2984 | Motorpal (Чехия) | Узел (форсунка в сборе) | Номер форсунки, в которую устанавливается данный распылитель |
Штрих-коды (EAN):
- 4650069662198 — индивидуальная упаковка.
- 4650069662204 — групповая упаковка.
5. Применимость
Распылитель А-02-035-00-00-00 используется в составе форсунок, устанавливаемых на дизельные двигатели большого рабочего объема, преимущественно производства Тутаевского моторного завода (ТМЗ) и Минского моторного завода (ММЗ).
| Форсунки (сборочные единицы) | Двигатели (модели) | Техника (примеры) |
|---|---|---|
| 840.1112010-35 (АЗПИ, Россия) | ТМЗ-8481.10 | Тракторы «Кировец» К-744, К-7М (350 л.с.) |
| VA148P360-2984 (Motorpal, Чехия) | ТМЗ-8481.10-02 | Тракторы «Кировец» К-739М, К-7М (390 л.с.) |
| VA148P360-2984 (Motorpal, Чехия) | ТМЗ-8481.10-04 | Тракторы «Кировец» К-742М, К-7М (420 л.с.) |
| VA148P360-2984 (Motorpal, Чехия) | ТМЗ-8481.10-11 | Тракторы «Кировец» К-730М (300 л.с.) |
| VA148P360-2984 (Motorpal, Чехия) | ТМЗ-8484.10 / ТМЗ-8486.10-04 | Промышленные и специальные шасси, тяжелая техника |
| VA148P360-2984 (Motorpal, Чехия) | Д-280 (ММЗ) | Самосвалы БелАЗ-7540С, Кормоуборочные комбайны КВК-800, «ПАЛЕССЕ FS80» |
6. Правила подбора и замены
- Проверка геометрии: Перед установкой необходимо убедиться в соответствии посадочных диаметров корпуса и длины распылителя штатной форсунке.
- Гидравлическое соответствие: Замена распылителя на аналог (например, Motorpal) допускается только при совпадении эффективного проходного сечения (µf). Установка распылителя с другим µf приведет к изменению цикловой подачи и нарушению работы двигателя (повышенная дымность, потеря мощности или прогар поршней).
- Комплектность: Замена иглы без корпуса или корпуса без иглы запрещена. Распылитель поставляется только как прецизионная пара.
- Регулировка: После установки нового распылителя обязательна регулировка давления начала впрыска (Рнд) на стенде в сборе с форсункой согласно техническим условиям конкретного двигателя.
- Чистота: Все работы по демонтажу и монтажу должны проводиться в условиях, исключающих попадание абразивных частиц в топливную магистраль.
- Опрессовка: Перед запуском двигателя необходимо проверить форсунку на качество распыла и гидроплотность (отсутствие подтекания).
7. О производителе
АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское предприятие, расположенное в г. Барнаул. Завод специализируется на выпуске компонентов топливной аппаратуры для дизельных двигателей.
Предприятие является одним из системообразующих поставщиков распылителей, форсунок и плунжерных пар для конвейеров крупнейших моторных заводов России и Республики Беларусь (ТМЗ, ЯМЗ, ММЗ). Производственные мощности завода включают полный цикл изготовления прецизионных деталей: от металлообработки до селективной сборки и испытаний на гидравлических стендах.
Продукция АЗПИ соответствует требованиям конструкторской документации двигателестроительных заводов и проходит многоступенчатый контроль качества, включая проверку герметичности и пропускной способности на автоматизированных стендах. Наличие сертификатов соответствия и применение современных методов обработки металла (хонингование, доводка) обеспечивает ресурс работы деталей, сопоставимый с ресурсом оригинальных комплектующих ведущих мировых брендов.
