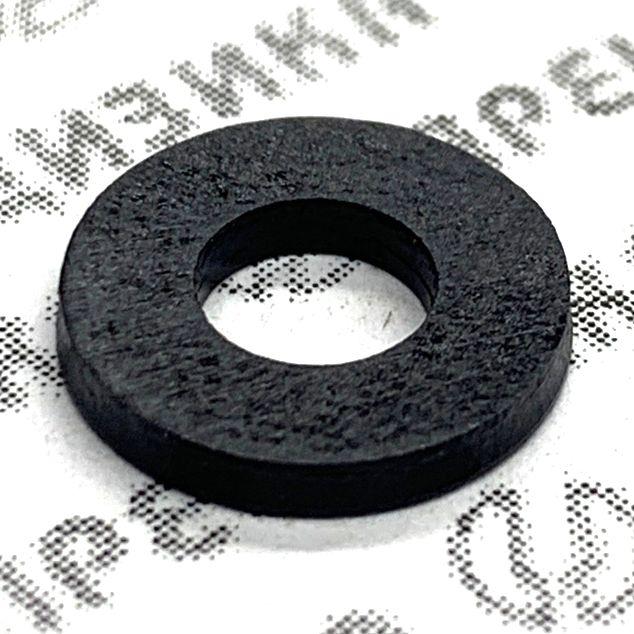

870606-П Шайба регулировочная 1,6мм ЯЗДА
Шайба регулировочная 870606-П 1,60 мм (5×11,5) — описание и характеристики
Описание
Регулировочная шайба 870606-П — прецизионное металлическое кольцо для калибровки рабочих параметров форсунок дизельных двигателей. Деталь имеет фиксированные геометрические размеры и применяется в составе топливной аппаратуры высокого давления. Номинальная толщина шайбы — 1,60 мм.
Расположение в форсунке
Шайба устанавливается в корпус форсунки между пружиной и иглой распылителя. Она выполняет функцию регулируемого упора для пружины, фиксируя положение её нижней опоры относительно корпуса распылителя.
Назначение
Основное назначение шайбы — точная настройка усилия предварительного сжатия пружины форсунки. Это усилие определяет давление начала впрыска топлива. Функции детали:
- калибровка высоты подъёма иглы распылителя внутри форсунки;
- стабилизация цикловой подачи топлива и равномерность распределения впрыска по цилиндрам;
- приведение характеристик впрыска в соответствие с заводскими спецификациями, что исключает перерасход топлива и повышенную дымность отработавших газов.
Типоразмер и обозначение
| Параметр | Артикул | Бренд | Толщина, мм | Внутренний диаметр, мм | Наружный диаметр, мм |
|---|---|---|---|---|---|
| Текущее изделие | 870606-П | ЯЗДА | 1,60 | 5,0 | 11,5 |
Линейка шайб типоразмера 5×11,5 мм включает 11 взаимозаменяемых по геометрии артикулов, отличающихся только толщиной.
| Толщина, мм | Артикул | Толщина, мм | Артикул | Толщина, мм | Артикул |
|---|---|---|---|---|---|
| 1,00 | 870601-П | 1,50 | 870604-П | 1,75 | 870608-П |
| 1,05 | 870602-П | 1,55 | 870605-П | 1,80 | 870609-П |
| 1,20 | 870603-П | 1,60 | 870606-П | 1,90 | 870610-П |
| 1,70 | 870607-П | 2,00 | 870611-П |
Материал и технические характеристики
| Параметр | Значение | Допуск / Примечание |
|---|---|---|
| Материал | Термообработанная пружинная (высокопрочная легированная) сталь | – |
| Твёрдость | 50–55 HRC | Контроль после термообработки |
| Внутренний диаметр, мм | 5,0 | – |
| Наружный диаметр, мм | 11,5 | – |
| Диапазон толщин в линейке, мм | 1,0–2,0 | Шаг градации 0,05 мм |
| Допуск по толщине, мм | ±0,01 | Прецизионная штамповка |
| Масса, кг | 0,002 | – |
| Способ изготовления | Прецизионная штамповка с контролем плоскостности | Соответствие спецификациям производителей ДВС и ТА |
Влияние толщины данной шайбы на давление впрыска
Изменение толщины шайбы прямо пропорционально изменяет усилие сжатия пружины и, как следствие, давление начала впрыска. Увеличение толщины приводит к повышению давления подъёма иглы распылителя; уменьшение толщины — к снижению.
Установлено расчётное соотношение: изменение толщины на 0,05 мм изменяет давление начала впрыска ориентировочно на 3–3,5 кгс/см². Шайба 870606-П толщиной 1,60 мм обеспечивает фиксированную ступень настройки в пределах заводского ряда градаций. Выбор конкретной толщины производится индивидуально для каждой форсунки по результатам стендовых испытаний до достижения нормативного давления, указанного в ремонтной документации на соответствующую модель.
Применимость
Регулировочные шайбы типоразмера 5×11,5 мм совместимы со следующими моделями форсунок производства ЯЗДА:
| Модель форсунки | Экологический стандарт | Применяемость по двигателям | Типовая техника (примеры) |
|---|---|---|---|
| 271.1112010-02 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ 4310, 5320, 5511, МАЗ, Урал |
| 273.1112010-20 | Евро-2 | 740.30-260, 740.31-240, 740.50-360, 740.51-320 | КАМАЗ 4350, 6520, 5410, МАЗ |
| 273.1112010-31 | Евро-1 | 740.11-240, 740.12-210, 740.17-240, 740.22-240 | КАМАЗ 43101, 53212, 55102 |
| 33.1112010-03 | Евро-0 | 740.10-20, 7403.10 | КАМАЗ 4326, 5511, МАЗ, Урал |
Перечисленные форсунки устанавливаются на дизельные двигатели автомобилей КАМАЗ, МАЗ, Урал и иных марок, использующих аналогичную топливную аппаратуру.
Правила подбора и замены
Подбор требуемой толщины шайбы осуществляется строго индивидуально для каждой форсунки по результатам замера фактического давления начала впрыска на стенде. Рекомендуемый алгоритм:
| Шаг | Действие | Контролируемый параметр / Инструмент |
|---|---|---|
| 1 | Диагностика форсунки на стенде | Фактическое давление начала впрыска |
| 2 | Сравнение с нормативным значением для данной модели | Норматив из ремонтной документации |
| 3 | Расчёт необходимой коррекции толщины | 0,05 мм ≈ 3–3,5 кгс/см² |
| 4 | Выбор шайбы соответствующего артикула из линейки 870601-П … 870611-П | Толщина по каталожному номеру |
| 5 | Установка шайбы между пружиной и иглой распылителя | Правильность посадки, отсутствие перекоса |
| 6 | Повторная проверка на стенде | Соответствие давления норме |
При подборе следует ориентироваться исключительно на оригинальные каталожные номера АО «ЯЗДА». Специализированные аналоги от сторонних производителей для данных артикулов отсутствуют. Изделия являются расходным элементом точной настройки топливной аппаратуры и подлежат замене при регламентном обслуживании либо при изменении регулировочных характеристик форсунки.
О бренде
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Номенклатура выпускаемой продукции включает форсунки, распылители, плунжерные пары, насосы высокого давления и комплектующие к ним. Изделия завода применяются в составе силовых агрегатов производства КАМАЗ, ЯМЗ, ММЗ, ЗМЗ, Алтайдизель и других моторостроительных предприятий. Юридический адрес: 150067, г. Ярославль, пр-кт Машиностроителей, д. 81.
